Λεπτομέρειες:
|
Εφαρμογές: | Αγώγιμο υγρό, διεπαφή | Τύπος ανιχνευτή: | Μονωμένα εύκαμπτα καλώδια |
---|---|---|---|
Μέτρηση της σειράς: | 0~30m | Σύνδεση διαδικασίας: | Νήμα βιδών, φλάντζα (προαιρετική), |
Βαθμός προστασίας: | Όργανο IP67, IP67 επίδειξης | Λειτουργούσα θερμοκρασία: | -40~150℃ |
Παραγωγή σημάτων: | 4-20mA/HART (δύο καλώδιο/τετρασύρματος) | Παροχή ηλεκτρικού ρεύματος: | (13-35) vDC |
Υψηλό φως: | Πομπός συνεχούς επιπέδου RF,Εύκαμπτος μονωμένος πομπός συνεχούς επιπέδου,πομπός επιπέδου διεπαφής RF |

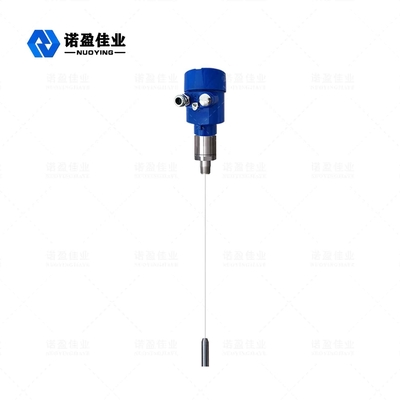

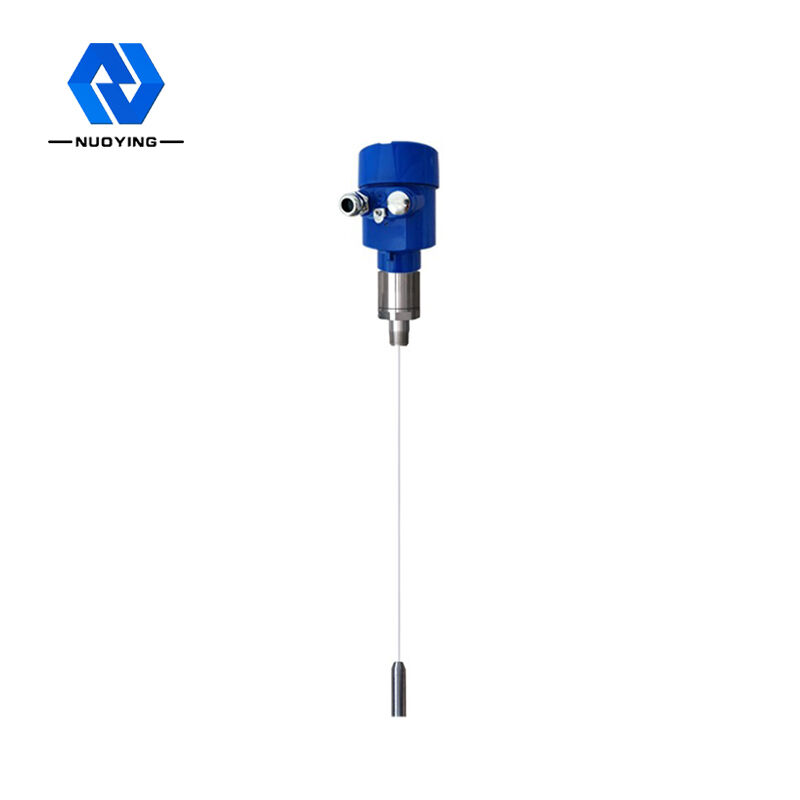

NYSP-Z19 Rf Admittance Level Meter
Ο μετρητής στάθμης εισαγωγής Rf είναι ένας γενικός μετρητής στάθμης που χρησιμοποιείται για συνεχή μέτρηση στάθμης, το προϊόν χρησιμοποιείται σε βιομηχανικές εγκαταστάσεις και εγκαταστάσεις εξόρυξης, κατάλληλος για τις περισσότερες εφαρμογές, το όργανο αποτελείται από μια μονάδα κυκλώματος, ένα σετ αντιεκρηκτικής θήκης και τύπου ράβδου ή στοιχεία αισθητήρα τύπου καλωδίου, οι αισθητήρες έχουν μια ποικιλία μοντέλων διαθέσιμα, το όργανο μπορεί να επιλεγεί ως σύνολο ή ξεχωριστή εγκατάσταση.
Επίπεδο εισδοχής Rf ΜετρητήςΤεχνική Παράμετρος
Εφαρμογές | Αγώγιμο υγρό, διεπαφή |

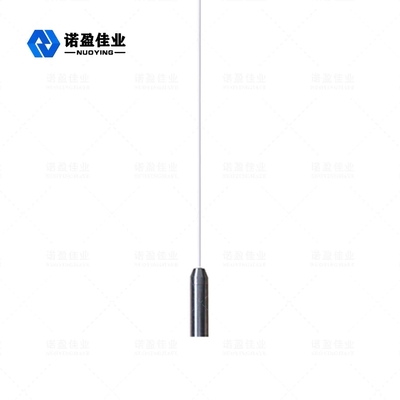

Τύπος ανιχνευτή | Μονωμένα εύκαμπτα καλώδια |
Εύρος μέτρησης | 0~6μ |
Θερμοκρασία διεργασίας | -40-150℃ |
Θερμοκρασία περιβάλλοντος | -40 ℃ ~ + 70 ℃ |
Θερμοκρασία αποθήκευσης | -20 ℃ ~ + 65 ℃ |
Πίεση διαδικασίας | -0,1~4,0MPa |
Παροχή ηλεκτρικού ρεύματος | (13-35)vDC |
Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
Σύνδεση διαδικασίας | Νήμα/Φλάντζα (επιλεκτικό) |
Κατηγορία προστασίας | IP67 |
Αντιεκρηκτική βαθμίδα | ExiaⅡCT6 (επιλεκτικό) |
Καθυστέρηση: | 0 ~ 30 s ρυθμιζόμενο |
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!
Rf Admittance Επίπεδο ΜετρητήςΛειτουργικός Αρχή
Παραδοσιακός χωρητικός μετρητής στάθμης υλικού, με τη στάθμη να αυξάνεται, ανιχνευτές καλυμμένους με υλικό, η τιμή του κυκλώματος χωρητικότητας μεταξύ του καθετήρα και του μέσου (αγώγιμο υλικό) ή μεταξύ του καθετήρα και του τοιχώματος του σωλήνα αυξάνεται η χωρητικότητα (μονωτικό υλικό). Λόγω της αλλαγής της στάθμης η ανισορροπία οδήγησε σε γέφυρα χωρητικότητας, επομένως η αλλαγή της τιμής χωρητικότητας εξαρτάται από τη διηλεκτρική σταθερά του υλικού που δοκιμάζεται. Στη συνέχεια, μέχρι την ανίχνευση σήματος, την ενίσχυση και, τέλος, την αντίστοιχη έξοδο σήματος. Μετρητής στάθμης χωρητικού υλικού, ωστόσο, υπάρχουν μερικά μειονεκτήματα, ειδικά όταν ο καθετήρας κρέμεται θα επηρεάσει σοβαρά το αποτέλεσμα της μέτρησης.
Η τεχνολογία μέτρησης εισαγωγής ραδιοσυχνοτήτων είναι η τεχνολογία μέτρησης επιπέδου έχει μοναδικά πλεονεκτήματα. Αν και με τη γενική έννοια της τεχνολογίας μέτρησης χωρητικότητας είναι παρόμοια, αλλά η τεχνολογία εισαγωγής rf στην ηλεκτρονική μονάδα εντάχθηκε στο κύκλωμα οδήγησης - ασπίδες και κοπής, έτσι μπορεί να πραγματοποιήσει μέτρηση αντίστασης και χωρητικής αντίδρασης μόνο.Μέσα από τον υπολογισμό των νόμων της φυσικής, οποιοδήποτε υλικό είναι ίσο με το μέγεθος της χωρητικής αντίστασης της σύνθετης αντίστασης, οπότε με την ανάρτηση μπορεί να μετρηθεί και η επιρροή από το κύκλωμα ταλάντωσης μετατόπισης φάσης, αφαιρέστε από τη συνολική έξοδο.
Ο αισθητήρας μετρητή στάθμης εισαγωγής Rf που είναι εγκατεστημένος στη φόρτωση της δεξαμενής, μέσω της αλλαγής στάθμης ανιχνευτή που προκαλείται από την αλλαγή του σήματος rf. Οδήγηση - οι ασπίδες του άκρου του καθετήρα μπορούν να αποτρέψουν το ρεύμα ραδιοσυχνοτήτων που σχηματίζεται από τον βρόχο ανάρτησης, διασφαλίζουν την ακρίβεια της μέτρησης του οργάνου.
Η τεχνολογία εισαγωγής Rf των αποτελεσμάτων μέτρησης υψηλής ακρίβειας και δεν επηρεάζεται από την ανάρτηση του ανιχνευτή, είναι αυτή τη στιγμή η πιο ευρέως χρησιμοποιούμενη τεχνολογία μέτρησης. Από χαμηλή θερμοκρασία σε 100 ℃ έως 800 ℃ υψηλή θερμοκρασία, από κενό έως 6,3 MPa καταστάσεις πίεσης, εξαιρετικά μικρή εμβέλεια σε μεγάλη κλίμακα, μπορεί η κανονική εφαρμογή και μπορεί να εφαρμοστεί σε διαφορετικούς τύπους υλικού.
