Λεπτομέρειες:
|
| Μέτρηση της σειράς: | 30m | Τύπος κεραιών: | υψηλής θερμοκρασίας τύπος |
|---|---|---|---|
| υλικό περίπτωσης: | θήκη από ανοξείδωτο χάλυβα | Σύνδεση διαδικασίας: | Νήμα βιδών, φλάντζα (προαιρετική), |
| Συχνότητα: | 100MHZ-1.8GHZ | Λειτουργούσα θερμοκρασία: | -40~250℃ |
| Παραγωγή σημάτων: | 4-20mA, 4-20mA/HART (δύο καλώδιο/τετρασύρματος) | Πίεση διαδικασίας: | -0.1-4MPa, -1~40BAR |
| Υψηλό φως: | 22.5mA καθοδηγημένη συσκευή αποστολής σημάτων επιπέδων ραντάρ κυμάτων,ραντάρ αισθητήρων σταθμών ύδατος 1.8GHz,συσκευή αποστολής σημάτων επιπέδων τύπων πίεσης 1.8GHz |
||

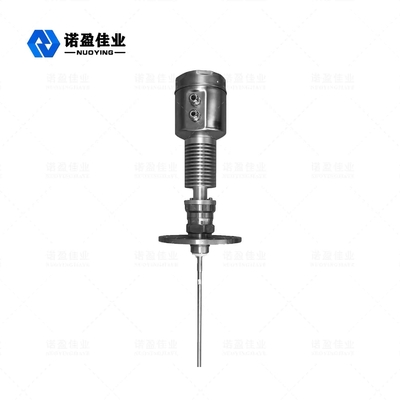

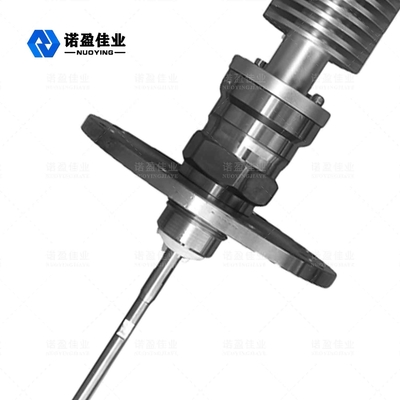

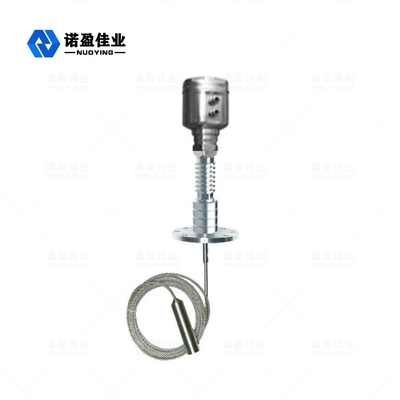

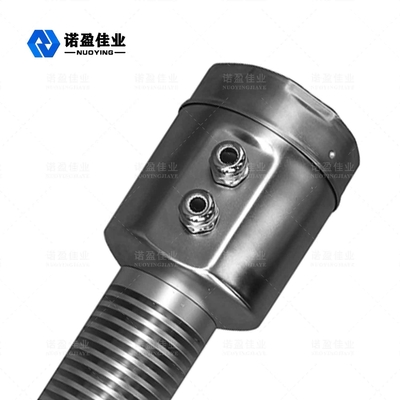

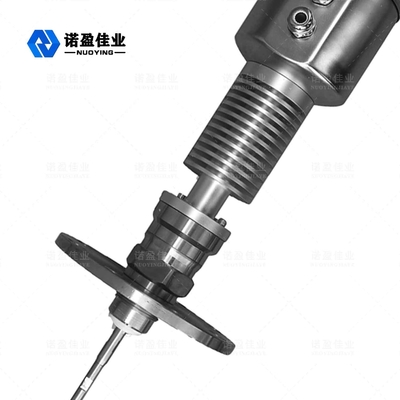

NYRD705 (Ανοξείδωτος χάλυβας) Κατευθυνόμενο κύμα 1,8 GHz Ραντάρ Επίπεδο Μετρητής
NYRD705 από ανοξείδωτο χάλυβα Υψηλής θερμοκρασίας και πίεσης τύπου 1,8 GHz με καθοδηγούμενο κύμα μετρητή επιπέδου πομπού ραντάρ
Ο μετρητής στάθμης ραντάρ κατευθυνόμενου κύματος είναι ένας μετρητής στάθμης που βασίζεται στην αρχή της ανάκλασης του πεδίου χρόνου (TDR).Ο ηλεκτρομαγνητικός παλμός του μετρητή στάθμης ραντάρ διαδίδεται κατά μήκος του χαλύβδινου καλωδίου ή του καθετήρα με την ταχύτητα του φωτός.Μέρος του παλμού του μετρητή στάθμης ανακλάται για να σχηματίσει μια ηχώ και να επιστρέψει στον πομπό παλμών κατά μήκος της ίδιας διαδρομής.Η απόσταση μεταξύ του πομπού και της επιφάνειας του μετρούμενου μέσου είναι ανάλογη του χρόνου διάδοσης του παλμού κατά τη διάρκεια αυτής της περιόδου και υπολογίζεται το ύψος της στάθμης του υγρού.
Ραντάρ Επίπεδο ΜετρητήςΤεχνική Παράμετρος
| Παράμετροι |
Συχνότητα: 100MHZ-1,8GHZ Εύρος μέτρησης:-καλώδιο:0-30m;ράβδος, ομοαξονική :0-6μ Επαναληψιμότητα: ± 3mm Ανάλυση: 1mm Δειγματοληψία: echo 55 δείγματα / s Ταχύτητα απόκρισης: 0,2 S (ανάλογα με την πραγματική χρήση) Σήμα ρεύματος εξόδου: 4-20 mA Ακρίβεια: <0,1% |
| Διεπαφή επικοινωνίας | Πρωτόκολλο επικοινωνίας HART |
| Σύνδεση διαδικασίας |
G1-1/2 Φλάντζα DN50, DN80, DN100, DN150 |
| Πίεση διαδικασίας | -1 ~ 40 bar |
| Εξουσία |
Ισχύς: 24VDC (± 10%), τάση κυματισμού: 1Vpp Κατανάλωση ρεύματος: μέγιστη 22,5 mA |
| Περιβαλλοντικές συνθήκες | θερμοκρασία -40 ℃ ~ +80 ℃ |
| Βαθμός προστασίας κατοικίας | IP68 |
| Επίπεδα έκρηξης | EXiaIICT6 |
| Τροφοδοτικό οργάνων και καλώδιο εξόδου σήματος |
Κοινή χρήση θωρακισμένου καλωδίου δύο πυρήνων Είσοδος καλωδίου: 2 M20 × 1,5 (η διάμετρος των καλωδίων 5 - 9 mm) |
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!
Μέτροστοιχείο Rάγχος
Σύμβολο εxplaέθνος:
H---- Εύρος μέτρησης
L---- Άδεια απόσταση δεξαμενής
B---- Η περιοχή των τυφλών στην κορυφή
E---- Η ελάχιστη απόσταση μεταξύ του καθετήρα και του τοιχώματος της δεξαμενής
Η τυφλή περιοχή αναφέρεται στην ελάχιστη απόσταση μεταξύ του υψηλότερου επιπέδου της επιφάνειας του υλικού και του σημείου αναφοράς μέτρησης.
Η κάτω τυφλή περιοχή αναφέρεται στην απόσταση κοντά στο κάτω μέρος του καλωδίου που δεν μπορεί να μετρηθεί με ακρίβεια.
Η αποτελεσματική απόσταση είναι αυτή μεταξύ της άνω τυφλής περιοχής και της κάτω τυφλής περιοχής.
Σημείωση:Μόνο όταν η στάθμη του υλικού βρίσκεται μεταξύ της πάνω και της κάτω τυφλής περιοχής μπορεί να είναι εγγυημένη μια αξιόπιστη μέτρηση της στάθμης υλικού.
Οδηγός εγκατάστασης
Ο ακόλουθος οδηγός εγκατάστασης είναι κατάλληλος για αυτόν των ανιχνευτών καλωδίων και ράβδων για τη μέτρηση στερεών σωματιδίων και υγρού.Ο ομοαξονικός σωληνωτός καθετήρας εφαρμόζεται μόνο στο υγρό αντικείμενο.
Θέση εγκατάστασης:
Προσπαθήστε να μείνετε μακριά από την έξοδο και την είσοδο.
Ο μετρητής δεν πρέπει να αγγίζει το εσωτερικό τοίχωμα της δεξαμενής για μεταλλικές και πλαστικές δεξαμενές.Εάν πρόκειται για μεταλλική δεξαμενή, ο μετρητής στάθμης υλικού δεν πρέπει να εγκατασταθεί στο κέντρο της δεξαμενής.
Προτείνεται η τοποθέτηση στο 1/4 της διαμέτρου του σιλό.
Οι ανιχνευτές τύπων καλωδίων ή ράβδων πρέπει να κρατούν απόσταση από το τοίχωμα της δεξαμενής τουλάχιστον 30 cm.
Ο πυθμένας του ανιχνευτή πρέπει να είναι περίπου 30 mm από τον πυθμένα της δεξαμενής.
Ο καθετήρας πρέπει να διατηρεί απόσταση τουλάχιστον 200 mm από τα εμπόδια μέσα στη δεξαμενή.
Ο αισθητήρας μπορεί να εγκατασταθεί στο κέντρο της κορυφής της δεξαμενής, εάν το κάτω μέρος του δοχείου είναι κώνος, οπότε η μέτρηση μπορεί να μεταφερθεί στον πυθμένα της δεξαμενής.
Η εικόνα στα δεξιά δείχνει το διάγραμμα εγκατάστασης ραντάρ τύπου ράβδου, που χρησιμοποιείται κυρίως για τη μέτρηση της στάθμης του υγρού.
Ραντάρ Επίπεδο ΜετρητήςΗλεκτρικές συνδέσεις
◎ Τάση τροφοδοσίας
(4 ~ 20) mA/HART (Δίσυρμα)
Το τροφοδοτικό και το σήμα ρεύματος εξόδου μοιράζονται ένα θωρακισμένο καλώδιο δύο πυρήνων.Ανατρέξτε στα τεχνικά δεδομένα για το συγκεκριμένο εύρος τάσης τροφοδοσίας.Για τον εγγενώς ασφαλή τύπο, πρέπει να προστεθεί ένα φράγμα ασφαλείας μεταξύ του τροφοδοτικού και του οργάνου.
(4~20)mA/HART(τετράσυρμα)
Το τροφοδοτικό και το σήμα ρεύματος διαχωρίζονται και το καθένα χρησιμοποιεί ένα θωρακισμένο καλώδιο δύο πυρήνων.Ανατρέξτε στα τεχνικά δεδομένα για το συγκεκριμένο εύρος τάσης τροφοδοσίας.
RS485/Modbus
Το τροφοδοτικό και το σήμα Modbus διαχωρίζονται και το καθένα χρησιμοποιεί ένα θωρακισμένο καλώδιο δύο πυρήνων.Για συγκεκριμένο εύρος τάσης τροφοδοσίας, δείτε τεχνικά στοιχεία.
