Λεπτομέρειες:
|
Μέτρηση της σειράς: | 30m | Τύπος κεραιών: | κεραία καλωδίων |
---|---|---|---|
Υλικό κεραιών: | 304,316L (προαιρετικός) | Τοποθετώντας μέθοδος: | μοντάρισμα φλαντζών ή μοντάρισμα νημάτων |
Βαθμός προστασίας: | Όργανο IP67, IP67 επίδειξης | Λειτουργούσα θερμοκρασία: | -40~130℃, - 40~250℃ |
Παραγωγή σημάτων: | 4-20mA, 4-20mA/HART (δύο καλώδιο/τετρασύρματος) | Πίεση διαδικασίας: | -0.1-4MPa, -1~40BAR |
Υψηλό φως: | Πομπός επιπέδου ραντάρ IP67 GWR,πομπός επιπέδου ραντάρ 316L GWR,αισθητήρας επιπέδου ραντάρ καθοδηγούμενος IP67 |

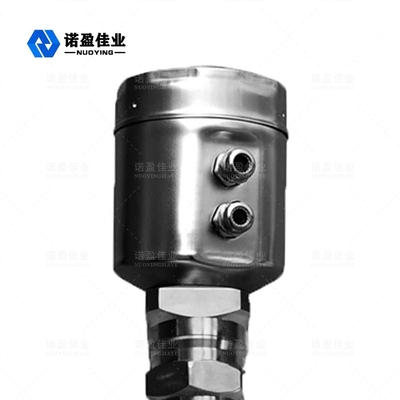

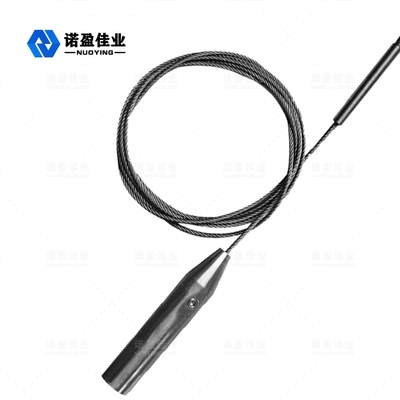

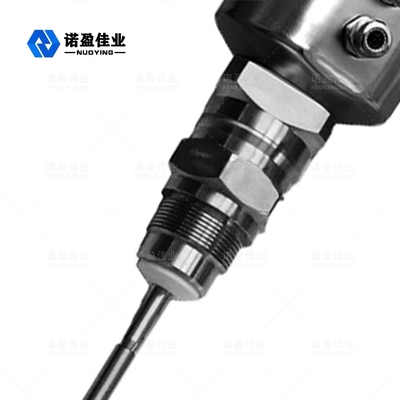

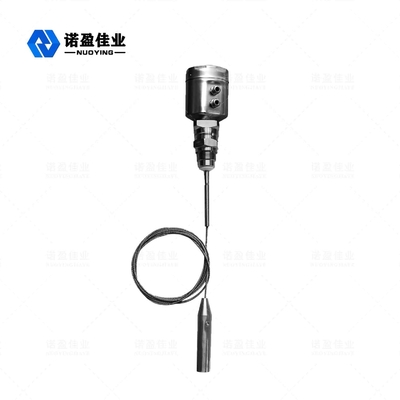

NYRD701 (Ανοξείδωτος χάλυβας) Κατευθυνόμενο κύμα 1,8 GHz Ραντάρ Επίπεδο Μετρητής
Τεχνικά πλεονεκτήματα του μετρητή στάθμης ραντάρ κατευθυνόμενων κυμάτων: μετρητής στάθμης ραντάρ για μέτρηση συνεχούς στάθμης υγρού, σωματιδίων και πολτού.Η μέτρηση του μετρητή στάθμης ραντάρ δεν επηρεάζεται από μέση αλλαγή, αλλαγή θερμοκρασίας, αδρανές αέριο και ατμό, σκόνη, αφρό κ.λπ. Η ακρίβεια του μετρητή στάθμης ραντάρ είναι 1mm, η εμβέλεια είναι 30 μέτρα, η υψηλή θερμοκρασία 250 μοίρες, 40 kg υψηλής πίεσης, ο μετρητής στάθμης ραντάρ είναι κατάλληλος για την περιοχή κινδύνου έκρηξης.
Ο μετρητής στάθμης ραντάρ καθοδηγούμενου κύματος είναι ένα είδος μετρητή στάθμης που βασίζεται στην αρχή TDR.Ο ηλεκτρομαγνητικός παλμός του μετρητή στάθμης ταξιδεύει με την ταχύτητα του φωτός κατά μήκος του καλωδίου ή του αισθητήρα.Μέρος του παλμού του μετρητή στάθμης ανακλάται για να σχηματίσει ηχώ και επιστρέφει στον πομπό παλμού κατά μήκος της ίδιας διαδρομής.Η απόσταση μεταξύ του πομπού και της επιφάνειας του μετρούμενου μέσου είναι ανάλογη του χρόνου διάδοσης του παλμού σε αυτή τη χρονική περίοδο και υπολογίζεται το ύψος της στάθμης του υγρού.
Ραντάρ Επίπεδο ΜετρητήςΤεχνική Παράμετρος
Παράμετροι |
Συχνότητα: 100MHZ-1,8GHZ |
Διεπαφή επικοινωνίας | Πρωτόκολλο επικοινωνίας HART |
Σύνδεση διαδικασίας |
G1-1/2 |
Πίεση διαδικασίας | -1 ~ 40 bar |
Εξουσία |
Ισχύς: 24VDC (± 10%), τάση κυματισμού: 1Vpp |
Περιβαλλοντικές συνθήκες | θερμοκρασία -40 ℃ ~ +80 ℃ |
Βαθμός προστασίας κατοικίας | IP68 |
Επίπεδα έκρηξης | EXiaIICT6 |
Τροφοδοτικό οργάνων και καλώδιο εξόδου σήματος |
Κοινή χρήση θωρακισμένου καλωδίου δύο πυρήνων |
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!
Ραντάρ Επίπεδο ΜετρητήςΛειτουργικός Αρχή
Το Guided Wave Radar είναι το είδος οργάνου μέτρησης που βασίζεται στην αρχή του ταξιδιού στο χρόνο.Το κύμα ραντάρ ταξιδεύει με την ταχύτητα του φωτός και ο χρόνος λειτουργίας του μπορεί να μετατραπεί σε σήμα στάθμης από τα ηλεκτρονικά εξαρτήματα.Ο αισθητήρας εκπέμπει παλμούς υψηλής συχνότητας που εξαπλώνονται κατά μήκος του καλωδίου και οι παλμοί ανακλώνται όταν συναντούν την επιφάνεια του υλικού και λαμβάνονται από τον δέκτη μέσα στο μετρητή.Στη συνέχεια, το σήμα απόστασης μετατρέπεται στο σήμα στάθμης.
Εισαγωγή
Το ανακλώμενο σήμα παλμού μεταφέρεται κατά μήκος του καλωδίου πίσω στο ηλεκτρονικό κύκλωμα του μετρητή και ο μικροεπεξεργαστής επεξεργάζεται αυτό το σήμα για να αναγνωρίσει την ηχώ που παράγεται από τους παλμούς μικροκυμάτων στην επιφάνεια του υλικού.Η αναγνώριση του σωστού σήματος ηχούς γίνεται από το έξυπνο λογισμικό.Η απόσταση D από την επιφάνεια του υλικού είναι ανάλογη με τη χρονική διαδρομή T του παλμού:
D=C×T/2
όπου C είναι η ταχύτητα του φωτός
Καθώς είναι γνωστή η απόσταση E της άδειας δεξαμενής, το επίπεδο L είναι:
L=ED
Παραγωγή
Ρυθμίστε ανάλογα το ύψος της άδειας δεξαμενής E (= το σημείο μηδέν), το ύψος της πλήρους δεξαμενής F (= η πλήρης κλίμακα) και ορισμένες παραμέτρους εφαρμογής.Οι παράμετροι εφαρμογής θα κάνουν αυτόματα το όργανο να προσαρμοστεί στο περιβάλλον μέτρησης, που αντιστοιχεί στην έξοδο 4 ~ 20 mA.
Ραντάρ Επίπεδο ΜετρητήςΧαρακτηριστικά σχεδίου
Ραντάρ Επίπεδο ΜετρητήςΑπόσταση μέτρησης
Ο παρακάτω πίνακας παραθέτει τη σχέση μεταξύ των διαφόρων κατηγοριών του μετρούμενου μέσου και της απόστασης μέτρησης.
Μεσαίος Δείκτης | DK(ε) | Στερεά Σωματίδια | Υγρό | Εύρος μέτρησης |
1 | 1.4…1.6 | -Αέριο συμπύκνωσης, π.χ. N2CO2 | 3m (Αναφέρεται μόνο στον αισθητήρα ομοαξονικής ράβδου) | |
2 | 1.6…1.9 |
- Σωματίδια πλαστικής ζώνης |
- Υγροποιημένο αέριο πετρελαίου, π.χ. προπάνιο |
25μ |
3 | 1.9…2.5 | -Συνηθισμένο τσιμέντο, σοβάς | - Ορυκτέλαιο, Καύσιμο | 30μ |
4 | 2,5…4 |
-Δημητριακά, Σπόροι |
- Βενζόλιο, Στυρόλιο, Τολουόλιο |
30μ |
5 | 4…7 |
- Υγρή πέτρα, μετάλλευμα |
- Χλωροβενζόλιο, χλωροφόρμιο |
30μ |
6 | >7 |
- Μεταλλική σκόνη |
- Υδατικά υγρά |
30μ |
