Λεπτομέρειες:
|
| Μέτρηση της σειράς: | 6m | Παροχή ηλεκτρικού ρεύματος: | 24VDC (±Power 30%) |
|---|---|---|---|
| Τύπος κεραιών: | Κεραία σωλήνων κυματοδηγού | Σύνδεση διαδικασίας: | Νήμα βιδών, φλάντζα (προαιρετική), |
| Βαθμός προστασίας: | Όργανο IP67, IP67 επίδειξης | Λειτουργούσα θερμοκρασία: | -40~130℃ |
| Παραγωγή σημάτων: | 4-20mA, 4-20mA/HART (δύο καλώδιο/τετρασύρματος) | Πίεση διαδικασίας: | -10~40bar |

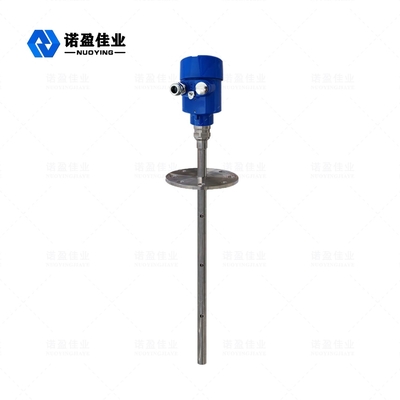

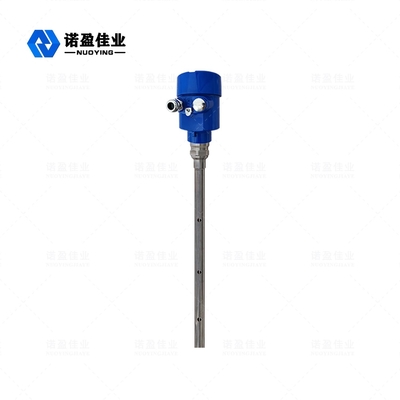

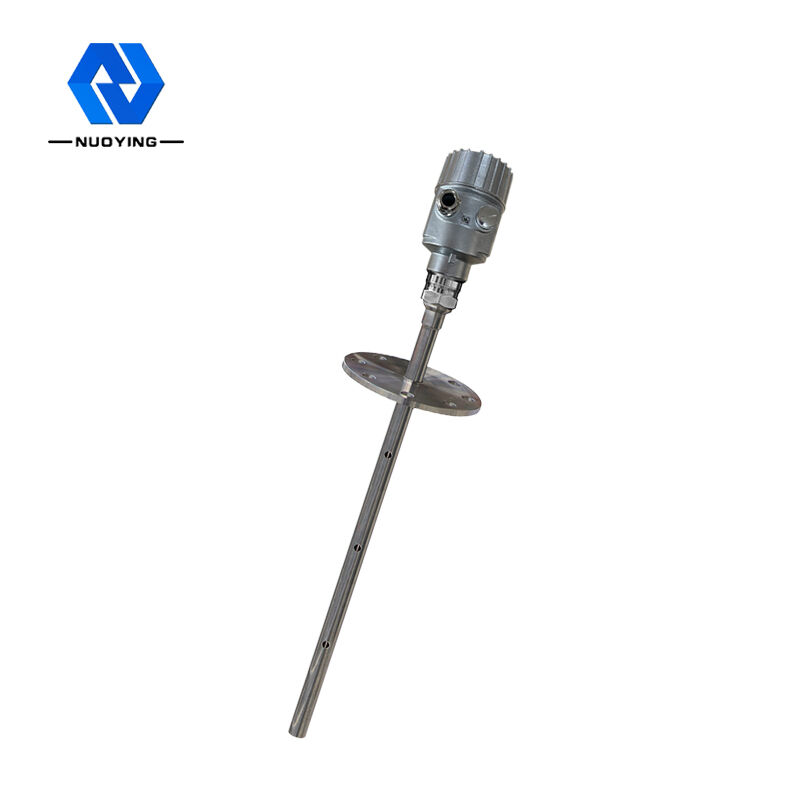

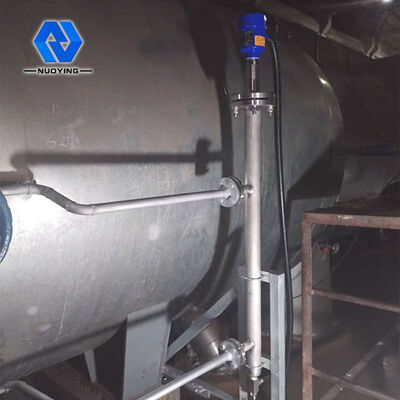

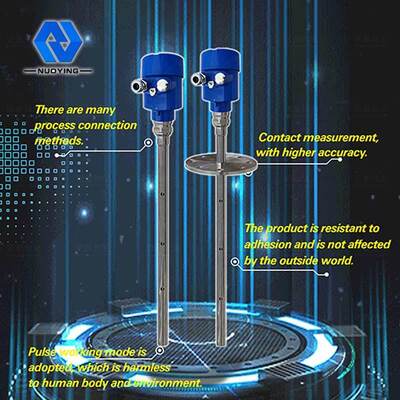

Καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων NYRD704 1.8GHz
Ο καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων είναι ένας μετρητής επιπέδων βασισμένος στην αρχή της αντανάκλασης χρονικών περιοχών (TDR). Ο ηλεκτρομαγνητικός σφυγμός του ισόπεδου μετρητή ραντάρ διαδίδει κατά μήκος του καλωδίου ή του ελέγχου χάλυβα στη ταχύτητα του φωτός. Μέρος του σφυγμού του μετρητή επιπέδων απεικονίζεται για να διαμορφώσει μια ηχώ και να επιστρέψει στη συσκευή αποστολής σημάτων σφυγμού κατά μήκος της ίδιας πορείας. Η απόσταση μεταξύ της συσκευής αποστολής σημάτων και της επιφάνειας του μετρημένου μέσου είναι ανάλογη προς το χρόνο διάδοσης του σφυγμού κατά τη διάρκεια εκείνης της περιόδου, και το υγρό ύψος επιπέδων υπολογίζεται.
Τεχνική παράμετρος μετρητών επιπέδων ραντάρ
| Χαρακτηριστική εφαρμογή | Υγρά, σκόνες, στερεά μόρια, διαβρωτικά μέσα |
| Υλικό κεραιών | Εύκαμπτο cable/304/PTFE (προαιρετικό) |
| Μέτρηση της σειράς | 6 μ |
| Ακρίβεια | ±1mm |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC (Two-wire, τετρασύρματος) |
| Μέση θερμοκρασία | -40~+130℃, - 40~+250℃ |
| Πίεση | -0.1~4.0MPa |
| Σύνδεση διαδικασίας | Νήμα, φλάντζα (προαιρετική) |
| Κατηγορία προστασίας | IP67 |
| Explosionproof βαθμός | ExiaCT6Ⅱ (προαιρετικά) |
| Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
※ Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
Λειτουργούσα αρχή μετρητών επιπέδων ραντάρ
Ο υψηλής συχνότητας σφυγμός μικροκυμάτων που εκπέμπεται από το καθοδηγημένο ραντάρ κυμάτων διαδίδει κατά μήκος του τμήματος ανίχνευσης (καλώδιο χάλυβα ή ράβδος χάλυβα), και όταν αντιμετωπίζει το μετρημένο μέσο, λόγω της ξαφνικής αλλαγής της διηλεκτρικής σταθεράς, προκαλεί την αντανάκλαση, και ένα μέρος της ενέργειας σφυγμού απεικονίζεται πίσω. Το χρονικό διάστημα μεταξύ του διαβιβασθε'ντος σφυγμού και του απεικονισμένου σφυγμού είναι ανάλογο προς την απόσταση του μετρημένου μέσου.

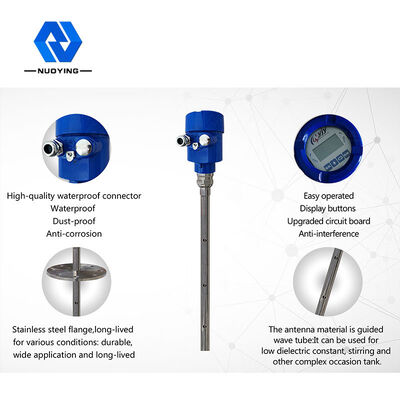

Χαρακτηριστικά σχεδιασμού μετρητών επιπέδων ραντάρ
◎Ο καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων υιοθετεί την προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και τη μοναδική τεχνολογία επεξεργασίας ηχούς ανακαλύψεων ηχούς, τη μέτρηση επαφών, την υψηλή ακρίβεια μέτρησης και την ακριβέστερη μέτρηση. Συγχρόνως, το καθοδηγημένο ραντάρ κυμάτων είναι ανθεκτικό στην προσκόλληση και δεν επηρεάζεται από το εξωτερικό περιβάλλον όπως η μέσες θερμοκρασία και η προσκόλληση.
◎Ποικίλοι μέθοδοι σύνδεσης διαδικασίας και τύποι τμημάτων ανίχνευσης κάνουν καθοδηγημένο ραντάρ κυμάτων 70X το σειρά τους ισόπεδους μετρητές κατάλληλους για τις διάφορες σύνθετες συνθήκες εργασίας και τις εφαρμογές. Όπως: υψηλής θερμοκρασίας, υψηλή πίεση και μικρό μέσο διηλεκτρικής σταθεράς.
◎Χρησιμοποιώντας τον τρόπο εργασίας σφυγμού, το προϊόν έχει εξαιρετικά - χαμηλή δύναμη εκπομπής, και μπορεί να εγκατασταθεί στο διάφορο μέταλλο και το αμέταλλο
εμπορευματοκιβώτια χωρίς ζημιά στο ανθρώπινο σώμα και το περιβάλλον.
Μετρητής Electricalconnections επιπέδων ραντάρ
◎Τάση ανεφοδιασμού
(4 ~20) mA/HART (Two-wire)
Η παροχή ηλεκτρικού ρεύματος και το σήμα ρευμάτων παραγωγής μοιράζονται ένα προστατευμένο δύο-πυρήνας καλώδιο. Αναφερθείτε στα τεχνικά στοιχεία για τη συγκεκριμένη σειρά τάσης ανεφοδιασμού. Για τον ασφαλή αφ' εαυτού τύπο, ένα εμπόδιο ασφάλειας πρέπει να προστεθεί μεταξύ της παροχής ηλεκτρικού ρεύματος και του οργάνου.
(4~20) mA/HART (τετρασύρματα)
Η παροχή ηλεκτρικού ρεύματος και το τρέχον σήμα είναι χωρισμένες, και κάθε ένας χρησιμοποιεί ένα προστατευμένο δύο-πυρήνας καλώδιο. Αναφερθείτε στα τεχνικά στοιχεία για τη συγκεκριμένη σειρά τάσης ανεφοδιασμού.
RS485/Modbus
Η παροχή ηλεκτρικού ρεύματος και το σήμα Modbus είναι χωρισμένες, και κάθε ένας χρησιμοποιεί ένα προστατευμένο δύο-πυρήνας καλώδιο. Για τη συγκεκριμένη σειρά τάσης ανεφοδιασμού δείτε τα τεχνικά στοιχεία.
◎Μέθοδος σύνδεσης
