Λεπτομέρειες:
|
Ονομαστική μέθοδος διαμέτρων (χιλ.) και σύνδεσης: | 4,6,10,15,20,25,32,40 (σύνδεση βήματος) 15,20,25,32,40 (σύνδεση βήματος και φλαντζών) 50,65,80,100,1 | Περιβαλλοντικές συνθήκες: | Θερμοκρασία: - 10~+55℃, σχετική υγρασία: 5%~90% πίεση ατμόσφαιρας: 86~106Kpa |
---|---|---|---|
Κατηγορία ακρίβειας: | Κανονική ακρίβεια ±1%R, ±0.5%R, υψηλότερη ακρίβεια ±0.2% Ρ | Γραμμή μετάδοσης σημάτων: | STVPV 3×0.3 (τρία καλώδια), 2×0.3 (δύο καλώδια) |
Ποσοστό σειράς μέτρησης: | 1:10,1:15,1:20 | Υλικό οργάνων: | ανοξείδωτο 304 316L ανοξείδωτο κ.λπ. |
Κατηγορία εκρήγνυμαι-απόδειξης: | ExdIIBT6 | Κατηγορία προστασίας: | IP65 |
Υψηλό φως: | Μετρητής ροής στροβίλου υψηλής ακρίβειας,αισθητήρας μετρητή ροής στροβίλου 1000m,μετρητής αερίου στροβίλου 1000m |

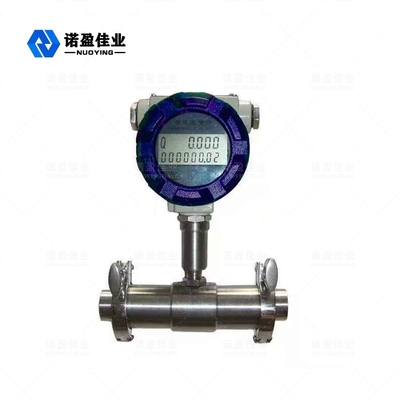

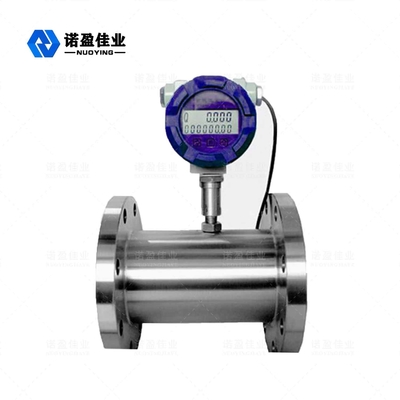

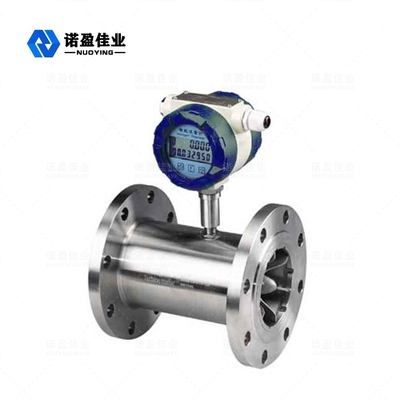

NYLDΤουρμπίνα Μετρητής ροής
Το NYLDΤο ροόμετρο στροβίλου (Συντομ. TUF) είναι ένας κύριος τύπος ροόμετρου με φτερωτή, που περιλαμβάνει επίσης το ανεμοσκόπιο και το μετρητή νερού.Το TUF αποτελείται από Sensor και Conversion-Show.Ο αισθητήρας αντιδρά στη μέση ταχύτητα του ρευστού με ρότορα πολλαπλών λεπίδων έτσι ώστε να υποθέσει την τιμή ροής και την τιμή συσσωρευμένης ροής.Η ταχύτητα (ή οι κύκλοι) του ρότορα μπορεί να ληφθεί με τον τρόπο του μηχανισμού, της ηλεκτρομαγνητικής επαγωγής, του φωτοηλεκτρισμού, πριν από την εμφάνιση και τη μετάδοση των εγγραφών με συσκευή ανάγνωσης.
Λέγεται ότι η Αμερική ανακοίνωσε το πρώτο δίπλωμα ευρεσιτεχνίας TUF στις αρχές του 1886. Το δίπλωμα ευρεσιτεχνίας το 1914 κατέγραψε ότι η τιμή ροής TUF σχετίζεται με τη συχνότητα.Το πρώτο TUF που αναπτύχθηκε το 1938 εφαρμόζεται στη μέτρηση της ροής καυσίμου στο αεροσκάφος.Τελικά επιτεύχθηκε να χρησιμοποιηθεί στη βιομηχανία μέχρι το τέλος του Β' Παγκοσμίου Πολέμου, καθώς είναι επείγον για τον κινητήρα τζετ και το υγρό καύσιμο αεριωθουμένων να απαιτούν όργανο μέτρησης ροής υψηλής ακρίβειας και γρήγορης απόκρισης.Σήμερα, μπορεί να χρησιμοποιηθεί εκτενώς στους τομείς του πετρελαίου, των χημικών, της άμυνας, της επιστήμης, της μέτρησης κ.λπ..
NYLDΗ σειρά Turbine Flowmeters αντλεί την κορυφαία τεχνολογία ενσωματώνοντας τον προηγμένο σχεδιασμό για την παραγωγή της νέας γενιάς ροόμετρου στροβίλου με τα χαρακτηριστικά της απλής δομής, του μικρού βάρους, της υψηλής ακρίβειας, της καλής επαναληψιμότητας, της ευέλικτης αντίδρασης, της βολικής εγκατάστασης/συντήρησης/εφαρμογής κ.λπ.. Είναι ευρέως εφαρμόζεται για τη μέτρηση του υγρού του οποίου το κινηματικό ιξώδες είναι κάτω από 5*10-6㎡/s και δεν έχει ακαθαρσίες από ίνες, κόκκους κ.λπ., και καμία διαβρωτική αλληλεπίδραση με τον ανοξείδωτο χάλυβα 1Cr18Ni9Ti, 2Cr13, και A12O3, και σκληρό κράμα στη σφράγιση σωλήνες.Το υγρό της κινηματικής πάνω από 5*10-6㎡/s μπορεί να μετρηθεί μετά από πραγματική βαθμονόμηση υγρού του ροόμετρου.Μπορεί να χρησιμοποιηθεί σε έλεγχο αξίας, σειρήνα όταν υπερβαίνει, εάν συντονιστεί με ειδικό όργανο οθόνης.Είναι λοιπόν το ιδανικό όργανο μέτρησης της τιμής ροής και εξοικονόμησης ενέργειας.
NYLDΤουρμπίνα Μετρητής ροής Βασικές Παράμετροι / Τεχνική Προδιαγραφή
Τεχνικές προδιαγραφές
Ονομαστική διάμετρος (mm) και μέθοδος σύνδεσης |
4,6,10,15,20,25,32,40 (σύνδεση πέλματος) 15,20,25,32,40 (σύνδεση πέλματος και φλάντζας) 50,65,80,100,125,150,200 (σύνδεση με φλάντζα) |
Κατηγορία Ακρίβειας |
Τακτική ακρίβεια ±1%R, ±0,5%R, Υψηλότερη ακρίβεια ±0,2% R |
Ρυθμός εύρους μέτρησης | 1:10,1:15,1:20 |
Υλικό οργάνου | 304 ανοξείδωτο ατσάλι;Ανοξείδωτο ατσάλι 316L.και τα λοιπά. |
Μέτρια θερμοκρασία (℃) | -20 ~ 120 ℃ |
Συνθήκες Περιβάλλοντος |
Θερμοκρασία: -10~+55℃, Σχετική Υγρασία: 5%~90% Πίεση Ατμόσφαιρας: 86 ~ 106 Kpa |
Έξοδος σήματος |
Αισθητήρας: σήμα συχνότητας παλμού, χαμηλή στάθμη≤0,8V υψηλό επίπεδο≥8V. Πομπός: τρέχον σήμα 4~20mA DC δύο καλώδια |
Τροφοδοσία ρεύματος |
Αισθητήρας: +12V DC, +24V DC (προαιρετικό) Μετατροπέας: +24V DC Μετρητής τύπου προβολής σκηνής: Κυψέλη λιθίου 3,2 V |
Γραμμή Μεταφοράς Σήματος | STVPV 3×0,3 (τρία καλώδια), 2×0,3 (δύο καλώδια) |
Απόσταση μετάδοσης | ≤1000μ |
Διεπαφή γραμμής σήματος | Εσωτερικό σπείρωμα Μ20×1,5 |
Κατηγορία αντιεκρηκτικών | ExdIIBT6 |
Κατηγορία Προστασίας | IP65 |
Εύρος μέτρησης και πίεση εργασίας για υγρό
Ονομαστικός Διάμετρος (mm) |
Τακτικός ρυθμός ροής (m3/h) |
Διεύρυνση του ρυθμού ροής (m3/h) |
Πίεση κανονικής ανοχής (Mpa) |
Ειδική πίεση ανοχής (Mpa) (σύνδεση με φλάντζα) |
DN4 | 0,04-0,25 | 0,04-0,4 | 6.3 | 12, 16, 25 |
DN6 | 0,1-0,6 | 0,06-0,6 | 6.3 | 12, 16, 25 |
DN10 | 0,2-1,2 | 0,15-1,5 | 6.3 | 12, 16, 25 |
DN15 | 0,6-6 | 0,4-8 | 6.3, 2.5 (φλάντζα) | 4,0, 6,3, 12, 16, 25 |
DN20 | 0,8-8 | 0,45-9 | 6.3, 2.5 (φλάντζα) | 4,0, 6,3, 12, 16, 25 |
DN25 | 1-10 | 0,5-10 | 6.3, 2.5 (φλάντζα) | 4,0, 6,3, 12, 16, 25 |
DN32 | 1,5-15 | 0,8-15 | 6.3, 2.5 (φλάντζα) | 4,0, 6,3, 12, 16, 25 |
DN40 | 2-20 | 1-20 | 6.3, 2.5 (φλάντζα) | 4,0, 6,3, 12, 16, 25 |
DN50 | 4-40 | 2—40 | 2.5 | 4,0, 6,3, 12, 16, 25 |
DN65 | 7-70 | 4-70 | 2.5 | 4,0, 6,3, 12, 16, 25 |
DN80 | 10-100 | 5-100 | 2.5 | 4,0, 6,3, 12, 16, 25 |
DN100 | 20-200 | 10-200 | 2.5 | 4,0, 6,3, 12, 16, 25 |
DN125 | 25—250 | 13—250 | 1.6 | 2,5, 4,0, 6,3, 12, 16 |
DN150 | 30-300 | 15—300 | 1.6 | 2,5, 4,0, 6,3, 12, 16 |
DN200 | 80--800 | 40-800 | 1.6 | 2,5, 4,0, 6,3, 12, 16 |
Εύρος μέτρησης και πίεση εργασίας για αέριο
Μοντέλο |
Διάμετρος (mm) |
Ρυθμός ροής (m3/h) |
Αρχικός ρυθμός ροής (m3/h) |
Πίεση ανοχής (Mpa) (σύνδεση με φλάντζα) |
25Α |
25 (1”)
|
0,7-7 | 0.6 | 4.0 Φλάντζα ή σπείρωμα |
25Β | 1,5-15 | 1.0 | 4.0 Φλάντζα ή σπείρωμα | |
25C | 3-30 | 2.0 | 4.0 Φλάντζα ή σπείρωμα | |
40Α | 40 (1,5") | 4-40 | 2.5 | 4.0 Φλάντζα ή σπείρωμα |
40Β | 8-80 | 3 | 4.0 Φλάντζα ή σπείρωμα | |
50Α | 50 (2”) | 10-100 | 3.5 | 4.0 Φλάντζα |
50Β | 15—150 | 4 | 4.0 Φλάντζα | |
80 | 80 (3”) | 15—300 | 4 | 1.6 Φλάντζα |
100 | 100 (4”) | 20-400 | 5 | 1.6 Φλάντζα |
150 | 150 (6”) | 50-1000 | 8 | 1.6 Φλάντζα |
200 | 200 (8”) | 100-2000 | 20 | 1.6 Φλάντζα |
250 | 250 (10") | 150-3000 | 30 | 1.6 Φλάντζα |
300 | 300 (12") | 200-4000 | 40 | 1.6 Φλάντζα |
NYLDΤουρμπίνα Μετρητής ροής Λειτουργικός Αρχή
Καθώς το μετρούμενο υγρό ρέει μέσα από τον αισθητήρα, το κινούμενο πτερύγιο αρχίζει να περιστρέφεται, η οποία ταχύτητα είναι ευθέως ανάλογη με τη μέση ροή στο σωλήνα.Η στροφή του πτερυγίου αλλάζει περιοδικά την τιμή της μαγνητικής αντίστασης του μαγνητοελαστικού μορφοτροπέα.Η μαγνητική ροή στο μαγνητικό πηνίο δοκιμής συμβαίνει να αλλάζει κυκλικά μαζί του για να παράγει περιοδική επαγόμενη τάση, είναι το παλμικό σήμα που θα σταλεί στην οθόνη για να εμφανιστεί μετά την ενίσχυση από μεγεθυντικό φακό.
Η εξίσωση ρυθμού ροής του ροόμετρου στροβίλου περιλαμβάνει τόσο πρακτική όσο και θεωρητική:
Qv=f/k
QΜ= Qvvρ
Qvαναφέρεται στην ταχύτητα ροής όγκου, (μονάδα: m3/μικρό)
QΜαναφέρεται στον ρυθμό ροής μάζας, (μονάδα ㎏/s)
f : ανατρέξτε στη συχνότητα σήματος εξόδου (μονάδα Hz)
k : ανατρέξτε στον συντελεστή ροόμετρου, (μονάδα P/m3).
Η σχετική καμπύλη του συντελεστή ροόμετρου και του ρυθμού ροής βρίσκεται στο γράφημα (Διάγραμμα: Χαρακτηριστική καμπύλη ροόμετρου στροβίλου).Όπως βλέπετε, η καμπύλη συντελεστών μπορεί να χωριστεί σε δύο μέρη της γραμμικότητας και της μη γραμμικότητας.Το γραμμικό τμήμα αντιπροσωπεύει τα δύο τρίτα ολόκληρης της καμπύλης, το οποίο χαρακτηριστικό σχετίζεται με τη δομή, το μέγεθος των αισθητήρων και το ιξώδες του ρευστού.Το χαρακτηριστικό στο μη γραμμικό μέρος επηρεάζεται από τη δύναμη τριβής από το ρουλεμάν, την αντίσταση του ιξώδους του υγρού.Όταν ο ρυθμός ροής είναι κάτω από το κατώτερο όριο του αισθητήρα, ο συντελεστής του οργάνου αυξάνεται γρήγορα μαζί του.Η τιμή της απώλειας πίεσης και ο ρυθμός ροής είναι παρόμοιες με τετράγωνες σχέσεις.Εάν ο ρυθμός ροής ξεπέρασε το ανώτερο όριο, προσέξτε να αποτρέψετε τη σπηλαίωση.Όταν τα ροόμετρα του στροβίλου έχουν παρόμοια δομή, οι καμπύλες τους έχουν παρόμοια χαρακτηριστικά αλλά έχουν διαφορετικά σφάλματα συστήματος.
Ο παράγοντας αισθητήρα μπορεί να υπολογιστεί από το όργανο βαθμονόμησης, το οποίο μπορεί να μην λαμβάνει υπόψη τον εσωτερικό μηχανισμό υγρού του αισθητήρα και μπορεί να επιβεβαιωθεί από την εισερχόμενη ταχύτητα ροής και τα εξαγόμενα σήματα παλμού συχνότητας.Έτσι μπορούμε να δούμε τον αισθητήρα ως ένα μαύρο κουτί, που είναι βολικό για εφαρμογή.Ωστόσο, σημειώστε ότι ο συντελεστής μετατροπής (ή ο συντελεστής οργάνου) θα πρέπει να συμμορφώνεται με ορισμένες προϋποθέσεις, όπου η συνθήκη βαθμονόμησης είναι η συνθήκη αναφοράς.Εάν αποκλίνει από αυτή την κατάσταση, ο παράγοντας θα αλλάξει.Οι αλλαγές θα καθοριστούν ως προς τον τύπο των αισθητήρων, την κατάσταση εγκατάστασης του σωλήνα και τις φυσικές παραμέτρους του ρευστού.
Σύμφωνα με το θεώρημα ροπής ορμής μπορεί να παρατεθεί η εξίσωση της φτερωτής κίνησης.
Jdwdt=Μ1-Μ2-Μ3-Μ4
Στη φόρμουλα,
J: ροπή αδράνειας πτερωτής.
dwdt:περιστροφική επιτάχυνση;
Μ1: Ροπή με κίνηση υγρού
Μ2: Ροπή ιξώδους αντίστασης
Μ3: Ροπή τριβής ρουλεμάν
Μ4: Μαγνητική ροπή.
Όταν η πτερωτή περιστρέφεται σύμφωνα με σταθερή ταχύτητα, Jdwdt=0 και Μ1=Μ2+Μ3+Μ4.Μέσω της θεωρητικής ανάλυσης και της επαλήθευσης στο πείραμα, μπορεί να συναχθεί ο τύπος που είναι:
n=Aqv+B-ντοqv
Στη φόρμουλα,
n: αναφέρεται στην ταχύτητα περιστροφής της πτερωτής.
qv: αναφέρεται στην ταχύτητα ροής όγκου.
Α: οι παράγοντες που σχετίζονται με τις φυσικές ιδιότητες του ρευστού (συμπεριλαμβανομένης της πυκνότητας, του ιξώδους κ.λπ.), των παραμέτρων της δομής της πτερωτής (γωνία πτερυγίου, διάμετρος πτερωτής, επιφάνεια διατομής καναλιού ροής κ.λπ.).
Β: οι παράγοντες που σχετίζονται με το διάκενο του άνω πτερυγίου και την κατανομή της ταχύτητας ροής του ρευστού.
Γ: ο συντελεστής που σχετίζεται με τη ροπή τριβής.
Οι μελετητές του εσωτερικού και του εξωτερικού έχουν προτείνει πολλές εξισώσεις ροής στη θεωρία, που εφαρμόζονται σε διάφορες δομές αισθητήρων και συνθήκες ρευστής εργασίας.Μέχρι τώρα, το υδροδυναμικό χαρακτηριστικό των οργάνων στροβίλου είναι ακόμα ασαφές, γιατί έχει πολύπλοκη σχέση με τη φυσική ιδιότητα του ρευστού και τα χαρακτηριστικά ροής.Για παράδειγμα, όταν φαίνεται να υπάρχει κατανομή ταχύτητας στροβιλισμού και ασυμμετρίας στο πεδίο ροής, τα υδροδυναμικά χαρακτηριστικά είναι πολύ περίπλοκα.
Έτσι οι παράγοντες οργάνου δεν μπορούν να συναχθούν με θεωρητικό τύπο, μπορούν να επιβεβαιωθούν με βαθμονόμηση πραγματικής ροής.Αλλά η θεωρητική φόρμουλα ήταν σημαντική στην πράξη.Μπορεί να χρησιμοποιηθεί στην οδηγία για το σχεδιασμό της παραμέτρου δομής αισθητήρα και την πρόβλεψη, και την αξιολόγηση του κανόνα αλλαγής παράγοντα οργάνου.
NYLDΤουρμπίνα Μετρητής ροής χαρακτηριστικό
NYLDΤουρμπίνα Μετρητής ροήςΚατηγορία
Η σειρά 1.NYLD μπορεί να χωριστεί σε δύο κατηγορίες ανά συνάρτηση:
2. Απεικόνιση συνάρτησης:
Αισθητήρας/πομπός ροής στροβίλου
Αυτού του είδους τα προϊόντα δεν έχουν λειτουργία προβολής σκηνής, παράγουν μόνο σήματα για μετάδοση εξόδου σε μακρινή απόσταση.Τα σήματα ροής μπορούν να χωριστούν σε σήμα παλμού ή ρεύματος (4-20ma).Αυτό το όργανο έχει χαμηλή τιμή, υψηλή συναρμολόγηση, μικρό μέγεθος, επομένως μπορεί να εφαρμοστεί για να ταιριάζει με τη δεύτερη οθόνη, το PLC, το DCS ούτω καθεξής το σύστημα ελέγχου υπολογιστή για χρήση.
Σύμφωνα με διαφορετικές εξόδους σήματος, μπορεί να χωριστεί σε τύπους NYLD-N και NYLD-A.
NYLD—N αισθητήρας
Τροφοδοτικό 12--24V DC, έξοδοι παλμών τριών καλωδίων,
υψηλό επίπεδο≥8V, χαμηλό επίπεδο≤0,8V, απόσταση μετάδοσης σήματος≤1000M.
NYLD — Ένας πομπός
Τροφοδοτικό 24V DC, έξοδος σήματος ρεύματος δύο καλωδίων (4—20mA), απόσταση μετάδοσης σήματος≤1000M.
Έξυπνος μετρητής ροής στροβίλου ενοποίησης
Υιοθετεί μια προηγμένη τεχνολογία μικροεπεξεργαστή ενός μικροεπεξεργαστή εξαιρετικά χαμηλής κατανάλωσης ενέργειας για τη δημιουργία νέου έξυπνου ροόμετρου με αισθητήρα ροής στροβίλου και ενσωμάτωση απεικόνισης αθροιστικών υπολογισμών.Έχει πολλά προφανή πλεονεκτήματα που είναι η οθόνη LCD διπλής σειράς στη σκηνή, η συμπαγής δομή, η άμεση και καθαρή ανάγνωση, η υψηλή αξιοπιστία, η καταπολέμηση των παρεμβολών από εξωτερική ισχύ, η επίθεση κατά των κεραυνών και το χαμηλό κόστος κ.λπ.
Έχει διορθώσει τα τρία σημεία των συντελεστών του οργάνου, αντιστάθμιση μη γραμμικού έξυπνου τρόπου και αναθεώρηση στη σκηνή.
Η οθόνη LCD υψηλής ευκρίνειας εμφανίζει ταυτόχρονα και τη στιγμιαία παροχή (τέσσερα έγκυρα ψηφία) και τη συσσωρευτική ταχύτητα ροής (οκτώ έγκυρα ψηφία και τη συσσωρευτική ταχύτητα ροής (οκτώ έγκυρα ψηφία με επαναφορά). Όλα τα έγκυρα δεδομένα μπορούν να διατηρηθούν για δέκα χρόνια. Αυτός ο τύπος στροβίλου Τα ροόμετρα είναι όλα αντιεκρηκτικά προϊόντα και η κατηγορία αντιεκρηκτικής προστασίας είναι ExdIIB6.
Αυτός ο τύπος ροόμετρων στροβίλου μπορεί να χωριστεί σε τύπους NYLD—B και NYLD—C όσον αφορά την ισχύ τροφοδοσίας και τις μεθόδους μετάδοσης σήματος εξ αποστάσεως.
Τύπος NYLD—B: τροφοδοσία ρεύματος 3.2V10AH (μπαταρία λιθίου) μπορεί να λειτουργεί συνεχώς για περισσότερα από τέσσερα χρόνια, αλλά χωρίς έξοδο σήματος.
Τύπος NYLD—C: τροφοδοσία ρεύματος 24 V DC έξω, εξάγει κανονικό σήμα ρεύματος δύο καλωδίων (4-20 m A) και μπορεί να προσθέσει επικοινωνία RS485 ή HART ανάλογα με τη διαφορετική ζήτηση σκηνής.
NYLDΤουρμπίνα Μετρητής ροήςΤύπος Επιλογή
Μοντέλο | Εξήγηση | ||||||||||||
NYLD- □/ □/ □/ □/ □/ □/ □ | |||||||||||||
DN (mm)
|
4 |
|
|
|
|
|
|
4mm, εύρος κανονικής ροής0,04-0,25m3/h, ευρεία περιοχή ροής 0,04-0,4 m3/h | |||||
6 | 6mm, εύρος κανονικής ροής 0,1-0,6m3/h, ευρεία περιοχή ροής 0,06-0,6 m3/h | ||||||||||||
10 | 10mm, εύρος κανονικής ροής 0,2-1,2m3/h, ευρεία περιοχή ροής 0,15-1,5 m3/h | ||||||||||||
15 | Εύρος κανονικής ροής 15mm 0,6-6m3/h, ευρεία περιοχή ροής 0,4-8m3/h | ||||||||||||
20 | Εύρος κανονικής ροής 20mm 0,8-8m3/h, ευρεία περιοχή ροής 0,4-8m3/h | ||||||||||||
25 | Εύρος κανονικής ροής 25mm 1-10m3/h, ευρεία περιοχή ροής 0,5-10 m3/h | ||||||||||||
32 | Εύρος κανονικής ροής 32mm 1,5-15m3/h, ευρεία περιοχή ροής 0,8-15 m3/h | ||||||||||||
40 | Εύρος κανονικής ροής 40mm 2-20m3/h, ευρεία περιοχή ροής 1-20 m3/h | ||||||||||||
50 | Εύρος κανονικής ροής 50mm 4-40m3/h, ευρεία περιοχή ροής 2-40 m3/h | ||||||||||||
65 | Εύρος κανονικής ροής 65mm 7-70m3/h, ευρεία περιοχή ροής 4-70 m3/h | ||||||||||||
80 | Εύρος κανονικής ροής 80mm 10-100m3/h, ευρεία περιοχή ροής 5-100 m3/h | ||||||||||||
100 | Εύρος κανονικής ροής 100mm 20-200m3/h, ευρεία περιοχή ροής 10-200 m3/h | ||||||||||||
125 | Εύρος κανονικής ροής 125mm 25-250m3/h, ευρεία περιοχή ροής 13-250 m3/h | ||||||||||||
150 | Εύρος κανονικής ροής 150mm 30-300m3/h, ευρεία περιοχή ροής 15-300m3/h | ||||||||||||
200 | Εύρος κανονικής ροής 200mm 80-800m3/h, ευρεία περιοχή ροής 40-800 m3/h | ||||||||||||
Τύπος
|
Ν | Βασικός τύπος, τροφοδοσία +12V, έξοδος παλμού, υψηλή στάθμημεγάλο≥l8V, χαμηλό επίπεδο≤0,8V | |||||||||||
ΕΝΑ | Έξοδος ρεύματος δύο καλωδίων 4—20 mA, τύπος τηλεμετάδοσης. | ||||||||||||
σι | Τροφοδοσία μπαταρίας, τύπος προβολής σκηνής. | ||||||||||||
ντο | προβολή σκηνής/4—20m Έξοδος ρεύματος δύο καλωδίων | ||||||||||||
Γ1 | Προβολή σκηνής/ Πρωτόκολλο επικοινωνίας RS485 | ||||||||||||
Γ2 | Προβολή σκηνής /Πρωτόκολλο επικοινωνίας HART | ||||||||||||
Accuracyclass | 05 | Κατηγορία ακρίβειας 0,5 | |||||||||||
10 | Κατηγορία ακρίβειας 1.0 | ||||||||||||
Εύρος μέτρησης σημάδι |
W | Στρόβιλος ευρείας περιοχής ροής | |||||||||||
μικρό | Τυπική τουρμπίνα εύρους μέτρησης | ||||||||||||
Υλικά | μικρό | 304 Ανοξείδωτο ατσάλι | |||||||||||
μεγάλο | 316(L) Ανοξείδωτο ατσάλι | ||||||||||||
Αντιεκκρηκτικοί | Ν | Χωρίς σημάδι, μη αντιεκρηκτικό | |||||||||||
μι | Αντιεκρηκτικό (ExdIIBT6) | ||||||||||||
Κατηγορία πίεσης | Ν | Κανονικό (αναφορά στην προηγούμενη εικόνα) | |||||||||||
H(x) | Υψηλή πίεση (αναφορά στην προηγούμενη εικόνα) |
Σημείωση: Το DN15—DN40 χρειάζεται σύνδεση σπειρώματος τακτικά, αλλά μπορεί να γίνει σύνδεση με φλάντζα προσθέτοντας το "FL" στην ονομαστική διάμετρο στο άκρο του.
NYLDΤουρμπίνα Μετρητής ροήςΜέγεθος εγκατάστασης
Ονομαστική διάμετρος (mm) | L(mm) | σολ | D(mm) | d (mm) | αριθμός τρύπας |
4 | 295 | G1/2 | |||
6 | 330 | G1/2 | |||
10 | 450 | G1/2 | |||
15 | 75 | G1 | φ65 | φ14 | 4 |
20 | 80 | G1 | φ75 | φ14 | 4 |
25 | 100 | G5/4 | φ85 | φ14 | 4 |
32 | 140 | G2 | φ100 | φ14 | 4 |
40 | 140 | G2 | φ110 | φ18 | 4 |
50 | 150 | φ125 | φ18 | 4 | |
65 | 170 | φ145 | φ18 | 4 | |
80 | 200 | φ160 | φ18 | 8 | |
100 | 220 | φ180 | φ18 | 8 | |
125 | 250 | φ210 | φ25 | 8 | |
150 | 300 | φ250 | φ25 | 8 | |
200 | 360 | φ295 | φ25 | 12 |
NYLDΤουρμπίνα Μετρητής ροήςΠροφυλάξεις κατά την εγκατάσταση
(1) Ο τόπος εγκατάστασης:
Ο αισθητήρας πρέπει να εγκατασταθεί σε χώρους όπου είναι βολικό να συντηρηθεί, χωρίς κραδασμούς του σωλήνα, χωρίς ισχυρές ηλεκτρομαγνητικές παρεμβολές και επιρροή θερμής ακτινοβολίας.Το τυπικό σύστημα εγκατάστασης σωλήνων του ροόμετρου στροβίλου ακολουθεί στην εικόνα.Το κάθε μέρος της διαμόρφωσης μπορεί να επιλεγεί με βάση τα αντικείμενα που μετρήθηκαν, τα οποία δεν χρειάζονται όλα.Είναι ευαίσθητο για το ροόμετρο του στροβίλου στην απόκλιση ταχύτητας και στην περιστρεφόμενη ροή, επομένως ο αισθητήρας εισόδου θα πρέπει να είναι η ροή του σωλήνα που έχει αναπτυχθεί αρκετά και να ταιριάζει με τον απαραίτητο ευθύ σωλήνα ή ανορθωτή.Εάν τα πλευρικά στοιχεία αντίστασης ροής προς τα ανάντη είναι μεταβλητά, το μήκος του αγωγού ανάντη γενικά δεν είναι μικρότερο από 20D και το μήκος του αγωγού κατάντη δεν είναι μικρότερο από 5D.Εάν ο χώρος εγκατάστασης δεν ικανοποιεί αυτές τις απαιτήσεις, ο ανορθωτής ροής μπορεί να εγκατασταθεί μεταξύ του στοιχείου της αντίστασης ροής και του αισθητήρα.Ο αισθητήρας πρέπει να εγκατασταθεί έξω όπου αποφεύγεται η άμεση ηλιοφάνεια και η βροχή.
Ανοδικοί τύποι εξαρτημάτων | Ενιαία κάμψη γωνίας 90° | Διπλές κάμψεις γωνίας 90° στο ίδιο επίπεδο | Διπλές κάμψεις γωνίας 90° σε διαφορετικό επίπεδο | Ομόκεντρος αναγωγικός σωλήνας | Ανοίξτε ολόκληρη τη βαλβίδα | Ανοίξτε τη μισή βαλβίδα | Μήκος πλευράς κατάντη |
L/DN | 20 | 25 | 40 | 15 | 20 | 50 | 5 |
(2) Οι απαιτήσεις εγκατάστασης για σύνδεση με σωλήνες:
Ο οριζόντια εγκατεστημένος αισθητήρας απαιτεί η κλίση του αγωγού να μην είναι ορατή (γενικά εντός 5°) και ο κάθετα εγκατεστημένος θα πρέπει να είναι ίδιος με αυτόν. Η θέση που απαιτείται για συνεχή λειτουργία πρέπει να εγκαταστήσει τον σωλήνα παράκαμψης και την αξιόπιστη βαλβίδα αποκοπής .Πρέπει να βεβαιωθείτε ότι ο σωλήνας παράκαμψης δεν έχει διαρροή κατά τη μέτρηση.
Η θέση του αισθητήρα σε έναν νέο αγωγό αντικαθίσταται πρώτα σε έναν κοντό σωλήνα.Αφού καθαριστεί ο εσωτερικός αγωγός, ο βραχύς σωλήνας μπορεί να αλλάξει επίσημα ξανά σε αισθητήρα.Επειδή αυτό το βήμα πάντα αγνοούνταν, ο αισθητήρας μπορεί συχνά να καταστραφεί κατά την εκκαθάριση του αγωγού.
Εάν το μετρούμενο υγρό περιλαμβάνει ακαθαρσίες, το φίλτρο θα πρέπει να εγκατασταθεί πριν από τον αισθητήρα της ανάντη πλευράς.Για τη συνεχή ροή υγρού θα πρέπει να εγκαταστήσετε δύο σετ φίλτρων που καθαρίζουν με τη σειρά τους τις ακαθαρσίες ή να επιλέξετε φίλτρο τύπου αυτόματης εκκαθάρισης.Εάν ο αέρας αναμιγνύεται στο υγρό, ο εξολκέας θα πρέπει να εγκατασταθεί στην ανάντη πλευρά.Το στόμιο του φίλτρου ή του εξολοθρευτή πρέπει να οδηγηθεί σε ασφαλές σημείο.
Εάν η θέση του αισθητήρα βρίσκεται στο κάτω σημείο του αγωγού, η βαλβίδα αποστράγγισης θα πρέπει να στερεωθεί μετά τον αισθητήρα για να εκκενώνεται τακτικά η ακαθαρσία, ώστε να αποφευχθεί η εναπόθεση κατοικιών.Εάν το υγρό που μετρήθηκε είναι εύκολο να αεριστεί, η πίεση εξόδου του αισθητήρα θα πρέπει να είναι μεγαλύτερη από το Pmin, προκειμένου να αποφευχθούν οι θύλακες αέρα που μπορεί να βλάψουν την ακρίβεια και τον χρόνο ζωής.
Pmin=2⊿P+1,25Pv Pa
Pmin: Η χαμηλότερη πίεση, Pa;
⊿P: η απώλεια πίεσης ενώ ο ρυθμός ροής του αισθητήρα είναι ο μεγαλύτερος Pa.
Pv: η τάση κορεσμού των ατμών όταν η θερμοκρασία χρήσης φτάνει στο υψηλότερο σημείο Pa.
Η βαλβίδα ελέγχου ροής θα πρέπει να είναι στερεωμένη στο κάτω μέρος του αισθητήρα και η βαλβίδα αποκοπής στην ανάντη πλευρά θα πρέπει να είναι ανοιχτή.
Οι βαλβίδες ενδέχεται να μην προκαλούν δόνηση και διαρροή προς τα έξω.Το εύρος ροής που μπορεί να κάνει την αντίστροφη ροή θα πρέπει να αποτρέψει το
αντίστροφη ροή του υγρού με τη στερέωση της βαλβίδας αντεπιστροφής.Τόσο ο αισθητήρας όσο και ο αγωγός πρέπει να είναι ομόκεντροι.Η σφραγισμένη ροδέλα
NYLDΤουρμπίνα Μετρητής ροήςΤρόπος Σύνδεσης
Αισθητήρας/πομπός ροής στροβίλου: (μοντέλο NYLD-N, μοντέλο NYLD-A)
1. Βασικός τύπος:
Τρόπος σύνδεσης μετρητή ροής στροβίλου τύπου NYLD-N
Τρόπος σύνδεσης πομπού στροβίλου τύπου NYLD-A
2. Αντιεκρηκτικός τύπος:
Τρόπος σύνδεσης αισθητήρα μετρητή ροής στροβίλου τύπου NYLD-N:
Τρόπος σύνδεσης πομπού ροής στροβίλου τύπου NYLD-A:
Έξυπνος μετρητής ροής στροβίλου ενοποίησης (μοντέλο NYLD-C)
NYLDΤουρμπίνα Μετρητής ροήςΕφαρμογή
Μετρητής ροής στροβίλου βασικού τύπου NYLD-N:
Αυτός ο αισθητήρας έχει βαθμονομηθεί και ρυθμιστεί πριν από τις πωλήσεις, επομένως δεν χρειάζεται εξέταση.
Ο αισθητήρας συνδέεται με την οθόνη: καταρχήν, έλεγχος της δυνατότητας εξόδου (το συχνό εύρος παλμών, επίπεδο, πλάτος κ.λπ.) που θα πρέπει να ταιριάζει με το χαρακτηριστικό εισόδου της οθόνης.Οι παράμετροι της οθόνης πρέπει να ορίζονται ως προς τους παράγοντες αισθητήρα.Η ισχύς, το καλώδιο και η αντίσταση του αισθητήρα πρέπει επίσης να ταιριάζουν μεταξύ τους. Επιπλέον, ο προθετικός ενισχυτής του αισθητήρα πρέπει να λαμβάνεται υπόψη ότι αποτρέπει ηλεκτρομαγνητικές παρεμβολές, για παράδειγμα, για την ανάληψη δράσης για προστασία από τη βροχή.
Πομπός ροής στροβίλου NYLD-A:
Αυτός ο πομπός θα πρέπει να ρυθμίσει το μηδενικό σημείο εξόδου του ρυθμού ροής και την τιμή πλήρους εύρους ανάλογα με τη ζήτηση του πελάτη κατά την αγορά.
Όταν το ροόμετρο λειτουργεί και το μηδενικό σημείο εξόδου του ρυθμού ροής πρέπει να ρυθμιστεί επί τόπου, η μέθοδος λειτουργίας γίνεται ως εξής:
Κλείστε τις βαλβίδες του σωλήνα του ροόμετρου, επιβεβαιώστε ότι δεν υπάρχει ρυθμός ροής στον σωλήνα.Αν βάλετε το ρεύμα, ο μετρητής ρεύματος που είναι συνδεδεμένος σε σειρά μπορεί να παρακολουθεί το ρεύμα εξόδου του ροόμετρου.ρυθμίστε ελαφρώς το ποτενσιόμετρο W502 στην πλακέτα κυκλώματος για να επανέλθει το ρεύμα εξόδου στα 4 m A.
Σημείωση: η τιμή πλήρους εύρους του ροόμετρου δεν μπόρεσε να ρυθμιστεί επί τόπου αφού λειτουργήσει.Εάν χρειάζεται, επιστρέψτε το στο εργοστάσιο για να το ολοκληρώσετε στην τυπική εγκατάσταση σύμφωνα με τις ανάγκες σας.
NYLDΤουρμπίνα Μετρητής ροήςΠροφυλάξεις κατά τη χρήση
(1) Η σειρά του διακόπτη τίθεται σε λειτουργία
※Ο αισθητήρας που δεν έχει τον σωλήνα διακλάδωσης πρέπει να ανοίξει ελαφρώς τη μισή βαλβίδα ανάντη και μετά τη βαλβίδα κατάντη.Όταν λειτουργεί για λίγο με μικρή ταχύτητα (περίπου δέκα λεπτά), ανοίξτε ολόκληρη τη βαλβίδα ανάντη και τη βαλβίδα κατάντη στην κανονική παροχή.
※Ο αισθητήρας με διακλάδωση πρέπει πρώτα να ανοίξει τη βαλβίδα του σωλήνα διακλάδωσης, τη μισή βαλβίδα ανάντη, τη βαλβίδα κατάντη, να κλείσει τη βαλβίδα διακλάδωσης σε μικρή παροχή και να λειτουργήσει για λίγο.Στη συνέχεια ανοίξτε ολόκληρη τη βαλβίδα ανάντη, κλείστε ολόκληρη τη βαλβίδα διακλάδωσης (βεβαιωθείτε ότι δεν υπάρχει διαρροή), τέλος ρυθμίστε τη βαλβίδα κατάντη στην απαιτούμενη παροχή.
(2) Το υγρό χαμηλής και υψηλής θερμοκρασίας ξεκινά
Όταν ρευστό χαμηλής θερμοκρασίας ρέει μέσω του σωλήνα, πρώτα το νερό πρέπει να αποβληθεί, στη συνέχεια να τρέξει για δεκαπέντε λεπτά με ελάχιστη ροή και σταδιακά να ανέλθει στην κανονική ροή.Όταν σταματήσει η ροή, θα πρέπει επίσης να μειωθεί σταδιακά στην προσέγγιση της θερμοκρασίας του σωλήνα και της θερμοκρασίας περιβάλλοντος.
Η λειτουργία του υγρού υψηλής θερμοκρασίας είναι παρόμοια με αυτή της χαμηλής.
(3) Άλλες σημειώσεις:
1) Το άνοιγμα και το κλείσιμο της βαλβίδας πρέπει να είναι αργό.Εάν εγκριθεί ο διακόπτης αυτόματου ελέγχου, είναι καλύτερο να χρησιμοποιήσετε τον τρόπο "δύο ανοιχτά, δύο κλειστά" για να αποτρέψετε την καταστροφή του υγρού στον τροχό του πτερυγίου.
2) Ελέγξτε την κατάντη πίεση του αισθητήρα για να λάβετε μέτρα για την πρόληψη της σπηλαίωσης.
3) Για τους παράγοντες αισθητήρα που μπορεί να φαίνεται ότι αλλάζουν, θα πρέπει να βαθμονομούνται τακτικά μακριά από τη γραμμή σωλήνων.Εάν η ροή δεν είναι εντός του επιτρεπόμενου εύρους, ο αισθητήρας πρέπει να αλλάξει.
4) Ο καθαρισμός του σωλήνα πρέπει να επιβεβαιώσει τα πρότυπα της χρησιμοποιούμενης κατεύθυνσης ροής, τιμής, πίεσης και θερμοκρασίας κ.λπ., διαφορετικά μπορεί να προκαλέσει πτώση της ακρίβειας, ακόμη και ζημιά.
5) Ενισχύστε τον έλεγχο για αισθητήρα για να διασφαλίσετε τη μακροχρόνια κανονική λειτουργία.Ως εύρεση του μη φυσιολογικού, το μέτρο θα πρέπει να ληφθεί.Για παράδειγμα, ακούγοντας την ασυνήθιστη φωνή ως παρακολούθηση της περιστροφής του τροχού του πτερυγίου.
NYLDΤουρμπίνα Μετρητής ροήςΠρόβλημα και Λύση
πρόβλημα | Πιθανή αιτία | λύση |
Δεν εμφανίζεται ή δεν υπάρχει συνολική προσθήκη όταν το υγρό ρέει κανονικά. |
Ελεγχος: 1) ανοιχτό κύκλωμα.χαλαρή επαφή (σύρμα τροφοδοσίας coilPCB) 2) ο τροχός πτερυγίων δεν έχει περιστροφή |
1)βρείτε το πρόβλημα με τον ηλεκτρικό μετρητή ή αντικαταστήστε αυτήν την πλακέτα κυκλώματος με εφεδρική. 2) Καθαρίστε ή αντικαταστήστε τον τροχό πτερυγίων και βεβαιωθείτε ότι δεν τρίβεται με τα γειτονικά μέρη του. |
Η ροή που δείχνει σταδιακά πέφτει. |
1) μπλοκάρει το φίλτρο 2) Η βαλβίδα στο σωλήνα είναι χαλαρή μέχρι τον πυρήνα 3) Ο τροχός του πτερυγίου έχει ακαθαρσίες |
1) Καθαρίστε το φίλτρο 2) επισκευάστε ή αντικαταστήστε τη βαλβίδα 3) Καθαρίστε τον αισθητήρα και μετά πρέπει να βαθμονομήσετε ξανά |
Η οθόνη του έχει ακόμα ροή που δείχνει όταν το υγρό δεν έχει ροή |
1) το καλώδιο δεν έχει καλό σύρμα γείωσης με την εξωτερική παρεμβολή. 2) ο σωλήνας με δόνηση για να παράγει σήμα σφάλματος 3) η βαλβίδα αποκοπής έχει διαρροή με διαρροή ροής 4) το εσωτερικό κύκλωμα ή το εξάρτημα της οθόνης έχει καταστραφεί για να προκαλέσει παρεμβολές |
1) επισκευάστε ή αντικαταστήστε για να έχετε ένα καλό καλώδιο γείωσης. 2) Ενισχύστε τη γραμμή του σωλήνα ή εγκαταστήστε μαύρη επιφάνεια για να αποτρέψετε τους κραδασμούς. 3) συντηρήστε ή αντικαταστήστε τη βαλβίδα 4) σταδιακά ελέγξτε και καθαρίστε την πηγή παρεμβολής. |
Η τιμή εμφάνισης έχει εμφανή διαφορά με την εκτίμηση εμπειρίας |
1) Λάθος το εσωτερικό τούνελ του αισθητήρα. 2) Το εσωτερικό του αισθητήρα φαίνεται σπηλαίωση. 3) Η ροή στο εσωτερικό του σωλήνα προκαλεί προβλήματα 4) Το εσωτερικό της οθόνης είναι λάθος 5) Η επίδραση του υλικού μόνιμου μαγνήτη είναι όλο και πιο αδύναμη 6) Η πραγματική ροή δεν είναι εντός του κανονικού της εύρους |
1)-4) πρέπει πρώτα να βρείτε την αιτία, ώστε να χρησιμοποιήσετε τις σωστές μεθόδους. 5) αντικαταστήστε το υλικό μαγνήτη 6) επιλέξτε τον κατάλληλο αισθητήρα |
NYLDΤουρμπίνα Μετρητής ροήςΜεταφορά και αποθήκευση
Ο αισθητήρας πρέπει να τοποθετηθεί στο συμπαγές ξύλινο κουτί (οι μικρές διαμέτρους μπορούν να τοποθετηθούν σε χαρτοκιβώτιο) και δεν μπορεί να ταλαντεύεται ελεύθερα στο κουτί.Κατά τη μεταφορά, πρέπει να προσέχετε να το αφήνετε κάτω και να αρνείται να το φορτώσετε ή να το ξεφορτώσετε με κρούστα.
Η τοποθεσία της κράτησης θα πρέπει να επιβεβαιωθεί σύμφωνα με τις ακόλουθες προϋποθέσεις:
1.αποφύγετε τη βροχή και την υγρασία.
2.αποφύγετε μηχανικούς κραδασμούς και χτυπήματα.
3. εύρος θερμοκρασίας: -20℃--+55℃;
4.σχετική υγρασία: όχι περισσότερο από 80%.
5.περιβάλλον περιβάλλοντος δεν περιλαμβάνει διαβρωτικό αέριο.
Προσοχή στην αποσυσκευασία
Όταν ανοίγετε το κουτί, τα αρχεία και το αξεσουάρ πρέπει να είναι πλήρη.Τα αρχεία στο κουτί περιλαμβάνουν ένα εγχειρίδιο χρήστη, ένα κομμάτι πιστοποιητικού δοκιμής και ένα κομμάτι λίστας συσκευασίας.Ο αισθητήρας θα πρέπει να παρακολουθείται εάν συμβαίνει ζημιά κατά τη μεταφορά, ώστε να τον αντιμετωπίζετε καλά.Οι χρήστες πρέπει να προστατεύουν το πιστοποιητικό από απώλεια, διαφορετικά δεν μπορούν να οριστούν οι συντελεστές του οργάνου.
Απαραίτητες γνώσεις κατόπιν παραγγελίας
Ο χρήστης θα πρέπει να προσέξει ότι όταν παραγγέλνει ροόμετρο στροβίλου, η κατάλληλη προδιαγραφή μοντέλου θα πρέπει να επιλέγεται σύμφωνα με την ονομαστική διάμετρο του υγρού, την πίεση λειτουργίας, τη θερμοκρασία λειτουργίας, το εύρος ροής, την κατηγορία υγρού και την περιβάλλουσα κατάσταση.Ο αντιεκρηκτικός αισθητήρας θα πρέπει να επιλέγεται όταν υπάρχει απαίτηση αντιεκρηκτικής προστασίας και παρατηρούνται αυστηρά οι αντιεκρηκτικές κατηγορίες.
Όταν το όργανο οθόνης ταιριάζει από την εταιρεία μας, ανατρέξτε στις σχετικές οδηγίες για να επιλέξετε το κατάλληλο μοντέλο ή χρησιμοποιήστε το σχέδιο του τεχνολόγου μηχανικού για την επιλογή σας όσον αφορά την προσφορά πληροφοριών σας.Το καλώδιο που χρησιμοποιεί για την αποστολή του σήματος που θέλετε θα πρέπει να παρέχει το μήκος και τις προδιαγραφές.
Έξυπνη ενσωμάτωση ροόμετρου στροβίλου (NYLD-B/C NYLD-B/C)
Χαρακτηριστικά | Όνομα τερματικού | Σύνδεση |
Δισύρματα 4-20MA | V+ | Δισύρματα 4-20MA Άνοδος |
V- | Δύο καλώδια 4-20MA Αρνητικό ηλεκτρόδιο | |
Έξοδος παλμού | V+ | 12/24V Power Positive |
V- | 12/24V Αρνητικό ρεύμα | |
Έξοδος παλμού | Έξοδος παλμού | |
485 Έξοδος | ΕΝΑ | 485 Ένα τέλος |
σι | 485 Β Τέλος | |
Έξοδος 1-5V | V+ | 24V Power Positive |
V- | 24V Αρνητικό ρεύμα | |
ΕΝΑ | Έξοδος 1-5V + | |
σι | Έξοδος 1-5V - | |
Ακροδέκτες που λειτουργούν με μπαταρίες | T+ | Μπαταρία 3,6V Θετική |
T- | 3,6V Μπαταρία αρνητικό |
Κατάσταση λειτουργίας Πατήστε ">",Εισαγωγή στη διεπαφή εισαγωγής κωδικού πρόσβασης, Πατήστε "<"bond, Περίπου 1,2 δευτερόλεπτα Ξεκινήστε να πληκτρολογείτε τον κωδικό πρόσβασης.
Ορίστε έναν κωδικό πρόσβασης για το 2010 (Λειτουργία Μηχανικού) Εικόνα 2
Περιγραφή κλειδιού:
Πατήστε το κουμπί «<» (Πατήστε το κουμπί «<» Περίπου 1,2 δευτερόλεπτα Αντιπροσωπεύει επιβεβαίωση)
Πατήστε το κουμπί "+" (Πατήστε το κουμπί "<" Περίπου 1,2 δευτερόλεπτα Σημαίνει έξοδο)
Πατήστε το κουμπί «+» Στην κατάσταση εισαγωγής Κύκλος για να αλλάξετε την τιμή στον κέρσορα
Πατήστε το κουμπί "<" Μετακίνηση της τρέχουσας εισόδου θέσης του δρομέα
Πατήστε την κατάσταση εισαγωγής "<", Κωδικοί πρόσβασης Το δικαίωμα για είσοδο στο μενού , Λάθος Επιστροφή στην είσοδο αρχικής κατάστασης
Οδηγίες λειτουργίας πίνακα οργάνων
Αριθμός υπομενού | Εμφάνιση μενού | Εννοια | Επιλέξτε το στοιχείο ή το εύρος τιμών |
1 | Επιλογή μονάδας ροής | Επιλογή μονάδας ροής (Προεπιλογή 0) |
0:m³/h 1:m³/h 2:l/h 3:l/m 4:+/h 5:+/h 6:kg/h 7:kg/m |
2 | Επιλογή αλγορίθμου | Επιλογή αλγορίθμου (Προεπιλογή 0) | 00: Συμβατική ροή όγκου, 01: Συμβατική ροή μάζας, 02: Συμβατική ροή όγκου αερίου, 03: Συμβατική ροή μάζας αερίου |
3 | Συντελεστής ροής | Συντελεστής ροής (Προεπιλογή 3600) | Ρυθμίστε τον συντελεστή μετρητή, UnitsP/m³ |
4 | Ροή εξόδου πλήρους κλίμακας | Ροή εξόδου πλήρους κλίμακας (Προεπιλογή 1000) | Όταν η έξοδος του οργάνου 4-20MA αναλογικά σήματα Η τιμή πρέπει να ρυθμιστεί, Όχι σε 0 μονάδες και σταθερές μονάδες ροής |
5 | Ρύθμιση πυκνότητας | Ρύθμιση πυκνότητας (Προεπιλογή 1.0) | Όταν ο αλγόριθμος για την επιλογή της ροής μάζας(01. 03),Αυτό πρέπει να οριστεί,Μονάδες:KG/m³ |
6 | Ρυθμίσεις θερμοκρασίας | Ρυθμίσεις θερμοκρασίας (Προεπιλογή 0.0) | Ρυθμίστε την τιμή θερμοκρασίας, επιλέξτε 02. 03 Αλγόριθμος, Αυτό πρέπει να ρυθμιστεί ,Μονάδες:℃ |
7 | Ρυθμίσεις απόλυτης πίεσης | Ρύθμιση απόλυτης πίεσης αερίου | --- |
8 | Η χαμηλότερη περικοπή κυκλοφορίας | Ορίστε την αφαίρεση ποσοστού εισόδου παλμού | Όταν η τιμή % της κατάργησης κυκλοφορίας σε πλήρη κλίμακα είναι 0-100 , Χρησιμοποιήστε αυτήν την τρέχουσα λειτουργία και το εύρος τύπου παλμού θα πρέπει να ρυθμιστεί σωστά |
9 | 485 Διεύθυνση | Ρύθμιση σειριακής επικοινωνίας RS485 | Πεδίο εφαρμογής:0-255 |
10 | Χρόνος απόσβεσης | Ρύθμιση του χρόνου απόσβεσης εξόδου οθόνης (Προεπιλογή 4S) | Ρυθμίστε την έξοδο ρεύματος και τον χρόνο απόσβεσης οθόνης, Για να αποφύγετε το ρεύμα εξόδου με τις διακυμάνσεις ροής και να εμφανίσετε το εύρος: 2-32 |
11 | Διαγράψτε τη συνολική ροή | Διαγράψτε τη συνολική ροή | Διαγραφή της συνολικής ροής Επιλέξτε «ΝΑΙ», Πατήστε «Ε» |
Υπεύθυνος Επικοινωνίας: Gao
Τηλ.:: 18792851016
