Λεπτομέρειες:
|
| Όριο ροής: | 0~20~1600 m3/h | Ονομαστική πίεση: | 1.0MPa, 1.6MPa |
|---|---|---|---|
| Ακρίβεια: | ±1.0%R, ±1.5%R | Υλικό: | Αργίλιο allo, αργίλιο |
| Ονομαστική διάμετρος: | DN20~DN200 | Μετρημένη μέση θερμοκρασία: | -20℃~60℃ |
| Explosionproof βαθμός: | ExdIIBT6 | Βαθμός προστασίας: | IP65 |
| Υψηλό φως: | 1Mpa μετρητής ροής στροβίλων ριζών,Μετρητής ροής ριζών αργιλίου,1Mpa συσκευή αποστολής σημάτων ροής στροβίλων |
||

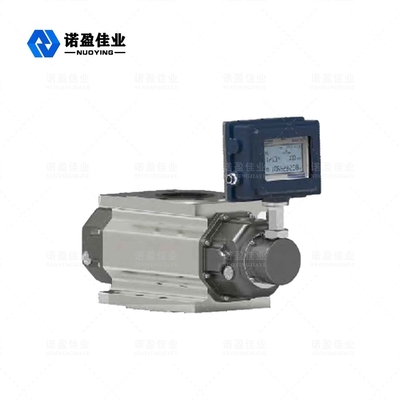

Nyld-LGQ Flowmeter ριζών αερίου
Τα nyld-LGQ δηλητηριάζουν με αέρια flowmeter ριζών έχουν χρησιμοποιηθεί ως ογκομετρικός μετρητής για περισσότερο από 100 έτη. Με τα χαρακτηριστικά γνωρίσματα όπως η υψηλή ακρίβεια, το ευρύ φάσμα, ο μικρός όγκος, η ελαφριά, κατάλληλη συντήρησης, αξιόπιστης και ανθεκτικής υπηρεσιών ζωή εγκαταστάσεων και, χρησιμοποιείται ευρέως στο φυσικό αέριο, το αέριο άνθρακα, τον αέρα και άλλα flowmeters αερίου. Είναι μια ιδανική flowmeter συσκευή για το αστικό αέριο, τη χημική ουσία πετρελαιοφόρων περιοχών, τη επιστημονική έρευνα και άλλα τμήματα στο εσωτερικό και στο εξωτερικό.
Nyld-LGQ Flowmeter ριζών αερίου τεχνικές παράμετροι
| Πρότυπη προδιαγραφή |
Ονομαστικός diameterDN χιλ.) |
Όριο ροής (m3/h) |
Αρχική ροή m3/h |
Πίεση απώλεια σε Qmax |
Ονομαστική πίεση MPA |
Ακρίβεια % |
Σειρά |
Υλικό |
| Nyld-lgq-20A | 25 | 20 | 0,05 | 100 |
1.0 1.6 |
1.0 1.5 |
20:1 | Αργίλιο allo |
| Nyld-lgq-40A | 40 | 30 | 0,07 | 100 | 30:1 | |||
| Nyld-lgq-40B | 40 | 40 | 0,07 | 140 | 40:1 | |||
| Nyld-lgq-50A | 50 | 60 | 0,1 | 100 | 65:1 | |||
| Nyld-lgq-50B | 50 | 80 | 0,1 | 140 | 70:1 | |||
| Nyld-lgq-80A | 80 | 100 | 0,1 | 110 | 70:1 | |||
| Nyld-lgq-80B | 80 | 150 | 0,12 | 150 | 120:1 | |||
| Nyld-lgq-80C | 80 | 200 | 0,15 | 180 | 70:1 | |||
| Nyld-lgq-100A | 100 | 250 | 0,11 | 180 | 80:1 | |||
| Nyld-lgq-100B | 100 | 300 | 0,11 | 130 | 110:1 | |||
| Nyld-lgq-100C | 100 | 450 | 0,1 | 200 | 110:1 | |||
| Nyld-lgq-150A | 150 | 650 | 0,65 | 350 | 80:1 | Αργίλιο | ||
| Nyld-lgq-150B | 150 | 1000 | 0,76 | 450 | 90:1 | |||
| Nyld-lgq-200A | 200 | 1600 | 1.15 | 500 | 53:1 |
Nyld-LGQ Flowmeter ριζών αερίου λειτουργούσα αρχή
(1).The flowmeter αποτελείται από 5 μέρη (δείτε το σχήμα 1)
(2).Intelligent δηλητηριάζουν με αέρια flowmeter ριζών την αρχή εργασίας (δείτε το σχήμα 2)
Ευφυές flowmeter ριζών αερίου αποτελείται από μια κατοικία, έναν συζευγμένο στροφέα και ευφυές totalizer ροής. Στο πλαίσιο της δράσης της διαφοράς πίεσης μεταξύ του κολπίσκου και της εξόδου του κυκλοφορώντας αερίου (inlet>P>outlet Π), το ζευγάρι της κλίσης διατηρεί τη σωστή σχετική θέση του στροφέα μέσω του ακρίβεια-επεξεργασμένου στη μηχανή εργαλείου ρύθμισης. Το βέλτιστο χάσμα εργασίας μεταξύ του στροφέα, του στροφέα και της κατοικίας, και του στροφέα και του πιάτου τοίχων επιτυγχάνει μια συνεχή σφραγίδα μη-επαφών.
Για κάθε επανάσταση του στροφέα, αποτελέσματα τέσσερις φορές theeffective όγκος της μετρώντας αίθουσας, και του αριθμού επαναστάσεων του στροφέα διαβιβάζεται ευφυές totalizer ροής μέσω της μαγνητικής σφραγίζοντας συσκευής συζεύξεων και της ταχύτητας που μειώνουν το μηχανισμό, για να επιδείξει το συσσωρευτικό όγκο του αερίου παραγωγής. (Ο αριθμός παρουσιάζει μόνο κύκλο τετάρτων).
(3).Intelligent totalizer ροής αρχή εργασίας
Ευφυές totalizer ροής αποτελείται από το αναλογικό κανάλι ανίχνευσης θερμοκρασίας και πίεσης, το κανάλι αισθητήρων ροής και τη μονάδα μικροεπεξεργαστών, και είναι εξοπλισμένο με μια εξωτερική διεπαφή σημάτων στα διάφορα σήματα παραγωγής. Ο μικροεπεξεργαστής ευφυές totalizer ροής εκτελεί τη διόρθωση παράγοντα θερμοκρασίας και αποζημιώσεων και συμπίεσης πίεσης σύμφωνα με την εξίσωση αερίου. Η εξίσωση αερίου είναι η ακόλουθη:
Όπου:
Qn: ποσοστό ροής όγκου υπό τον τυποποιημένο όρο (m3/h)
Qg: ποσοστό ροής όγκου υπό τις συνθήκες εργασίας (m3/h)
PG: πίεση μετρητών στο flowmeter σημείο ανίχνευσης πίεσης (KPa)
PA: τοπική ατμοσφαιρική πίεση (KPa)
Tg: απόλυτη θερμοκρασία (273,15 + τ) (κ) του μέσου
τ: μετρημένη μέση θερμοκρασία (°C)
ZN: παράγοντας συμπίεσης υπό τον τυποποιημένο όρο
Zg: παράγοντας συμπίεσης υπό τις συνθήκες εργασίας
TN: απόλυτη θερμοκρασία (273.15+20) (κ) κάτω από το τυποποιημένο κράτος
PA: τοπική ατμοσφαιρική πίεση (KPa)
PN: τυποποιημένη ατμοσφαιρική πίεση (101.325KPa)
Π: Π = PA + PG.
Σημείωση: Για το φυσικό αέριο Zn/Zg=Fz2, Fz καλείται έξοχο παράγοντα συμπίεσης. Αυτό το προϊόν υπολογίζεται σύμφωνα με τον τύπο SY/T6143-1996 των προτύπων CNPC.
