Λεπτομέρειες:
|
| Απόσταση μετάδοσης: | ≤1000m | Αναλογία σειράς: | 1:10,1:20 |
|---|---|---|---|
| Βαθμός ακρίβειας: | ±1.5%R, ±1.%R | Παραγωγή επικοινωνίας: | Rs485 πρωτόκολλο επικοινωνίας MODBUS, διεπαφή επικοινωνίας ΑΡΣΕΝΙΚΏΝ ΕΛΑΦΙΏΝ |
| Περιβαλλοντική υγρασία: | 5%~90% | Μετρημένη μέση θερμοκρασία: | -30℃~80℃ |
| Σήμα παραγωγής: | Παραγωγή σημάτων συχνότητας σφυγμού: Το χαμηλό επίπεδο είναι κάτω από 0.8V, το υψηλό επίπεδο είναι T | Παροχή ηλεκτρικού ρεύματος: | Εξωτερική παροχή ηλεκτρικού ρεύματος: 24VDC εσωτερική παροχή ηλεκτρικού ρεύματος: 3.6V μπαταρία λίθι |
| Υψηλό φως: | τριών καλωδίων explosionproof μετρητής ροής,24VDC μετρητής ροής 4-20mA,24VDC μετρητής ροής του νερού τύπων στροβίλων |
||

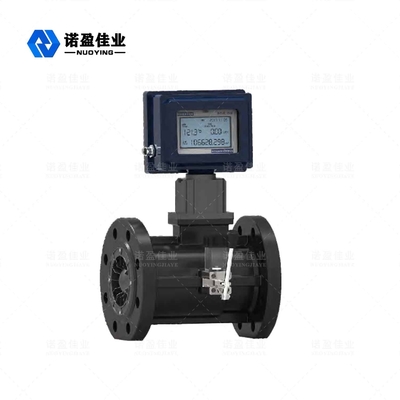

Nyld-GZ FLOWMETER στροβίλων αερίου τύπων ασφάλεια - explosionproof υψηλή ακρίβεια
Nyld-GZ Flowmeter Eletromagnetic στροβίλων αερίου τύπων
Flowmeter στροβίλων αερίου τύπων nyld-GZ ενσωματώνει τον αισθητήρα ροής στροβίλων αερίου και τον ηλεκτρονικό διορθωτή όγκου. Μπορεί να ανιχνεύσει και να επιδείξει τη ροή συνθηκών εργασίας και το συνολικό όγκο. Η τεχνική απόδοση είναι στο εσωτερικό προηγμένο επίπεδο, συμμορφώνεται με τα πρότυπα GB/T18940/IS09951, τα οποία χρησιμοποιούνται ευρέως στο αέριο που μετρά και που εξετάζει στις βιομηχανίες όπως ο ατμός και ο συμπιεσμένος αέρας.
Nyld-GZ Flowmeter Eletromagnetic στροβίλων αερίου τύπων διαμόρφωση
| Nyld-GZ | Ευφυής μετρητής ροής στροβίλων αερίου (τυποποιημένος τύπος όγκου όρου, με τη θερμοκρασία, την αποζημίωση πίεσης) | |
| Ευφυής συσκευή αποστολής σημάτων στροβίλων αερίου (τύπος όγκου συνθηκών εργασίας) | ||
|
Caliber |
25 40 50 65 80 100 125 150 200 250 300 |
DN 25mm (μεταβλητή, μεγάλη περίοδος διαταγής) DN 40mm (μεταβλητή, μεγάλη περίοδος διαταγής) DN 50mm DN 65mm (μεταβλητή, μεγάλη περίοδος διαταγής) DN 80mm DN 100mm DN 125mm (μεταβλητή, μεγάλη περίοδος διαταγής) DN 150mm DN 200mm DN 250mm (μεταβλητή, μεγάλη περίοδος διαταγής) DN 300mm |
|
Σειρά |
Α Β Γ |
Τυποποιημένη σειρά Σειρά επέκτασης Σειρά επέκτασης |
| Βαθμός ακρίβειας |
01 02 |
1.5 βαθμός 1.0 βαθμός |
|
Πρότυπο παραγωγής |
Α Β Γ |
Παραγωγή σφυγμού, παραγωγή σφυγμού καρτών ολοκληρωμένου κυκλώματος, παραγωγή συναγερμών 4-20mA ρεύμα, παραγωγή σφυγμού, παραγωγή καρτών ολοκληρωμένου κυκλώματος, ρεύμα παραγωγής 4-20mA συναγερμών, παραγωγή σφυγμού, παραγωγή καρτών ολοκληρωμένου κυκλώματος, παραγωγή συναγερμών, επικοινωνία RS485 |
| Explosionproof βαθμός |
Ν Ε |
Σταθεράς μορφής, μη explosionproof Explosionproof τύπος, ExdCT6Ⅱ |
Nyld-GZ Flowmeter Eletromagnetic στροβίλων αερίου τύπων λειτουργούσα αρχή
Όταν το ρευστό περνά μέσω flowmeter, αποκαθίσταται και επιταχύνεται από τη δράση vane οδηγών (ή του διορθωτή). Δεδομένου ότι το στροφείο είναι διαγωνίως στη ρευστή κατεύθυνση ροής, αυτή τη στιγμή, ο στρόβιλος παράγει μια περιστροφική στιγμή. Μετά από να υπερνικήσει τη ροπή τριβής και τη ρευστή ροπή αντίστασης, ο στρόβιλος αρχίζει να περιστρέφεται. Σε μια ορισμένη σειρά ροής, η γωνιακή ταχύτητα της περιστροφής στροβίλων είναι ανάλογη προς το ποσοστό ροής όγκου του ρευστού. Σύμφωνα με την αρχή της ηλεκτρομαγνητικής επαγωγής, ένας μαγνητικός ευαίσθητος αισθητήρας χρησιμοποιείται για να προκαλέσει ένα σήμα σφυγμού ανάλογο προς τη ροή όγκου του ρευστού από το συγχρόνως περιστρεφόμενο πιάτο επικοινωνίας. Αυτό το σήμα στέλνεται στο διορθωτή όγκου και υποβάλλεται σε επεξεργασία μαζί με τα σήματα όπως η θερμοκρασία και η πίεση, και επιδεικνύεται στην οθόνη LCD. Η αρχή δομών της παρουσιάζεται στο σχήμα 1.
4.2Volume αρχή εργασίας διορθωτών
Ο διορθωτής όγκου αποτελείται από τη θερμοκρασία, το αναλογικό κανάλι ανίχνευσης πίεσης, το ψηφιακό κανάλι ανίχνευσης ροής, τη μονάδα επεξεργασίας μικροϋπολογιστών, το υγρό κύκλωμα κίνησης κρυστάλλου και άλλα βοηθητικά κυκλώματα, και είναι εξοπλισμένο με μια εξωτερική διεπαφή σημάτων. Μετά από να μετατρέψουν και να επεξεργαστούν τα πολυδιαυλικά σήματα που στέλνονται από κάθε αισθητήρα, τα σήματα παρουσιάζονται στον τύπο για τη λειτουργία σύμφωνα με την εξίσωση αερίου για να πραγματοποιήσουν την τοπική επίδειξη και τη μακρινή μετάδοση των διάφορων σημάτων.
Η εξίσωση αερίου μπορεί να γραφτεί όπως
Όπου:
Vo — ο όγκος unde3r ο τυποποιημένος όρος (μ3)
Β — ο όγκος υπό τις συνθήκες εργασίας the3 (μ3)
P=Pa+Pg — η απόλυτη πίεση (kPa) στο flowmeter σημείο ανίχνευσης πίεσης
PA — τοπική ατμοσφαιρική πίεση (kPa)
Η pg-πίεση μετρητών (kPa) του flowmeter σημείου ανίχνευσης πίεσης
P0 — η τυποποιημένη ατμοσφαιρική πίεση (101.325kPa)
T0 — η απόλυτη θερμοκρασία υπό τον τυποποιημένο όρο (293.15K, το οποίο μπορεί να είναι 273.15K σύμφωνα με τις απαιτήσεις χρηστών)
Τ — η απόλυτη θερμοκρασία του μετρημένου μέσου Κ (27315+t)
τ — η θερμοκρασία του μετρημένου μέσου (°C)
Συντελεστής συμπίεσης fz-αερίου
ZN — ο συντελεστής συμπίεσης αερίου κάτω από τα πρότυπα sate
Zg — ο συντελεστής συμπίεσης αερίου υπό τις συνθήκες εργασίας
