Λεπτομέρειες:
|
Απόσταση μετάδοσης: | ≤1000m | Αναλογία σειράς: | 1:10,1:20 |
---|---|---|---|
Βαθμός ακρίβειας: | ±1.5%R, ±1.%R | Παραγωγή επικοινωνίας: | Rs485 πρωτόκολλο επικοινωνίας MODBUS, διεπαφή επικοινωνίας ΑΡΣΕΝΙΚΏΝ ΕΛΑΦΙΏΝ |
Περιβαλλοντική υγρασία: | 5%~90% | Μετρημένη μέση θερμοκρασία: | -30~80℃ |
Σήμα παραγωγής: | Παραγωγή σημάτων συχνότητας σφυγμού: Το χαμηλό επίπεδο είναι κάτω από 0.8V, το υψηλό επίπεδο είναι T | Παροχή ηλεκτρικού ρεύματος: | 24VDC, 220VAC (προαιρετικό) |
Υψηλό φως: | Συσκευή αποστολής σημάτων ροής στροβίλων υψηλής ακρίβειας,Συσκευή αποστολής σημάτων ροής στροβίλων explosionproof,220VAC αισθητήρας ροής στροβίλων |

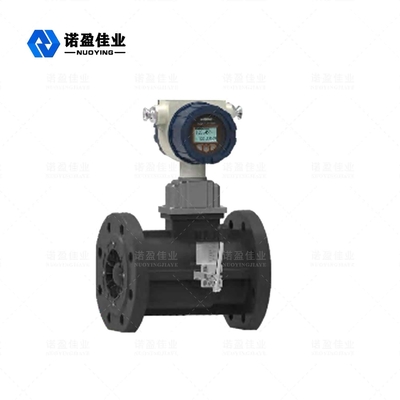

Nyld-γ Flowmeter Eletromagnetic αερίου
Flowmeter στροβίλων αερίου nyld-γ είναι μια νέα γενιά της υψηλής ακρίβειας, υψηλή ακρίβεια αερίου αξιοπιστίας που μετρά τη θερμοκρασία ενσωμάτωσης μετρητών, την πίεση, τον αισθητήρα ροής και ευφυές totalizer ροής που αναπτύσσονται από τη προηγμένη τεχνολογία του μετρητή ροής στο εσωτερικό και στο εξωτερικό, που βελτιστοποιείται από θεωρία των μηχανικών αερίου, ρευστοί μηχανικοί και electromagnetics, το οποίο έχει την άριστη απόδοση δοσολογίας χαμηλής πίεσης και υψηλής πίεσης.
Έχει ποικίλους τρόπους παραγωγής σημάτων και χαμηλή ευαισθησία στις ρευστές διαταραχές, και χρησιμοποιείται ευρέως στη μέτρηση του φυσικού αερίου, αέριο άνθρακα, υγροποιημένο αέριο, ελαφρύ αέριο υδρογονανθράκων.
Αυτός ο τύπος flowmeter στροβίλων είναι ένα explosionproof προϊόν με μια explosionproof εκτίμηση: ExdIICT6
Nyld-γ Flowmeter Eletromagnetic αερίου τεχνικές παράμετροι
Βασικές παράμετροι
Τρόπος andconnection Metercaliber (χιλ.) |
DN50, DN80, DN100, DN150, DN200, DN250, DN300mm caliber με τη σύνδεση φλαντζών DN25, DN40, DN65, DN125mm μπορεί να προσαρμοστεί |
Βαθμός ακρίβειας | ±1.5%R, ±1.%R |
Αναλογία σειράς | 1:10,1:20 |
Materia μετρητών | Σώμα: χυτό αργίλιο ή ανοξείδωτο 304 στροφείο: υψηλός - κράμα ποιοτικού αργιλίου επίδειξη: χυτό αργίλιο |
Μετρημένη μέση θερμοκρασία | -30 ° Γ ~ +80 ° Γ, |
Περιβαλλοντική συνθήκη | Θερμοκρασία: -20 ° Γ ~ +60 ° Γ, σχετική ατμοσφαιρική πίεση υγρασίας 5%~90%. |
Παροχή ηλεκτρικού ρεύματος |
Εξωτερική παροχή ηλεκτρικού ρεύματος: 24VDC Εσωτερική παροχή ηλεκτρικού ρεύματος: 3.6Vlithium μπαταρία |
Σήμα παραγωγής |
Παραγωγή σημάτων συχνότητας σφυγμού: χαμηλός το επίπεδο είναι κάτω από 0.8V, το υψηλό επίπεδο είναι 8V Two-wire, τριών καλωδίων τρέχουσα παραγωγή 4-20mA |
Μετάδοση απόσταση |
≤1000m |
Καλώδιο σημάτων διεπαφή |
Εσωτερικό νήμα M20×1.5 |
Βαθμός προστασίας | IP65 |
Explosionproof βαθμός |
Exd ΙΙ CT6 |
Τεχνικές παράμετροι
Πρότυπη σειρά προδιαγραφών |
Ονομαστικός διάμετρος DN |
Σειρά m3/h ροής |
Ονομαστικός MPA πίεσης |
Ακρίβεια |
Απώλεια πίεσης kPa σε Qmax |
NYLD-Γ-25 Α | 25 | 2.5 ~25 |
1.6 2.5 4.0 |
1. 5grade (Qmin ~qtx ±3% qtx~Qmax ±1.5%) 1.0grade (Qmin ~qtx ±2% qtx~Qmax ±1.0%) |
0,5 0,8 |
NYLD-Γ-40 Α | 40 | 5 ~ 50 | |||
NYLD-Γ-50 Α Β |
50 |
6~65 10~100 |
|||
NYLD-Γ-65 Α | 65 | 15~200 |
0,8 1.2 2.2 |
||
NYLD-Γ -80 Α Β |
80 |
13~250 20~400 |
|||
NYLD-Γ -100 Α Β NYLD-Γ -125 Α |
100
125 |
20 ~400 32~650 25~700 |
0,3 0,7 1.9 |
||
NYLD-Γ -150 Α Β Γ |
150 |
32 ~650 50~1000 80~1600 |
1.6 2.5 |
0,6 1.0 1.7 |
|
NYLD-Γ -200 Α Β Γ |
200 |
50 ~ 1000 80~1600 130~2500 |
0,3 0,6 1.5 |
||
NYLD-Γ -250 Α Β Γ |
250 |
80 ~ 1600 130~2500 200~4000 |
0,4 0,6 2.0 |
||
NYLD-Γ -300 Α Β Γ |
300 |
130 ~2500 200~4000 320~6500 |
0,4 1.0 2.4 |
Σημείωση: η απώλεια πίεσης στο μέγιστο ποσοστό ροής (π) είναι η αξία που μετριέται με τον ξηρό αέρα (η πυκνότητα είναι περίπου 1,2 kg/m) διά την κανονική πίεση, qt = 0.2Qmax.
Nyld-γ Flowmeter Eletromagnetic αερίου λειτουργούσα αρχή
Όταν το ρευστό περνά μέσω flowmeter, αποκαθίσταται και επιταχύνεται από τη δράση vane οδηγών (ή του διορθωτή). Δεδομένου ότι το στροφείο είναι διαγωνίως στη ρευστή κατεύθυνση ροής, αυτή τη στιγμή, ο στρόβιλος παράγει μια περιστροφική στιγμή. Μετά από να υπερνικήσει τη ροπή τριβής και τη ρευστή ροπή αντίστασης, ο στρόβιλος αρχίζει να περιστρέφεται. Σε μια ορισμένη σειρά ροής, η γωνιακή ταχύτητα της περιστροφής στροβίλων είναι ανάλογη προς το ποσοστό ροής όγκου του ρευστού. Σύμφωνα με την αρχή της ηλεκτρομαγνητικής επαγωγής, ένας μαγνητικός ευαίσθητος αισθητήρας χρησιμοποιείται για να προκαλέσει ένα σήμα σφυγμού ανάλογο προς τη ροή όγκου του ρευστού από το συγχρόνως περιστρεφόμενο πιάτο επικοινωνίας. Αυτό το σήμα στέλνεται στο διορθωτή όγκου και υποβάλλεται σε επεξεργασία μαζί με τα σήματα όπως η θερμοκρασία και η πίεση, και επιδεικνύεται στην οθόνη LCD. Η αρχή δομών της παρουσιάζεται στο σχήμα 1.
4.2Volume αρχή εργασίας διορθωτών
Ο διορθωτής όγκου αποτελείται από τη θερμοκρασία, το αναλογικό κανάλι ανίχνευσης πίεσης, το ψηφιακό κανάλι ανίχνευσης ροής, τη μονάδα επεξεργασίας μικροϋπολογιστών, το υγρό κύκλωμα κίνησης κρυστάλλου και άλλα βοηθητικά κυκλώματα, και είναι εξοπλισμένο με μια εξωτερική διεπαφή σημάτων. Μετά από να μετατρέψουν και να επεξεργαστούν τα πολυδιαυλικά σήματα που στέλνονται από κάθε αισθητήρα, τα σήματα παρουσιάζονται στον τύπο για τη λειτουργία σύμφωνα με την εξίσωση αερίου για να πραγματοποιήσουν την τοπική επίδειξη και τη μακρινή μετάδοση των διάφορων σημάτων.
Η εξίσωση αερίου μπορεί να γραφτεί όπως
Όπου:
Vo — ο όγκος unde3r ο τυποποιημένος όρος (μ3)
Β — ο όγκος υπό τις συνθήκες εργασίας the3 (μ3)
P=Pa+Pg — η απόλυτη πίεση (kPa) στο flowmeter σημείο ανίχνευσης πίεσης
PA — τοπική ατμοσφαιρική πίεση (kPa)
Η pg-πίεση μετρητών (kPa) του flowmeter σημείου ανίχνευσης πίεσης
P0 — η τυποποιημένη ατμοσφαιρική πίεση (101.325kPa)
T0 — η απόλυτη θερμοκρασία υπό τον τυποποιημένο όρο (293.15K, το οποίο μπορεί να είναι 273.15K σύμφωνα με τις απαιτήσεις χρηστών)
Τ — η απόλυτη θερμοκρασία του μετρημένου μέσου Κ (27315+t)
τ — η θερμοκρασία του μετρημένου μέσου (°C)
Συντελεστής συμπίεσης fz-αερίου
ZN — ο συντελεστής συμπίεσης αερίου κάτω από τα πρότυπα sate
Zg — ο συντελεστής συμπίεσης αερίου υπό τις συνθήκες εργασίας
Nyld-γ Flowmeter Eletromagnetic αερίου χαρακτηριστικά σχεδιασμού
■Υψηλή ακρίβεια, καλή επανάληψη και αναλογία ευρέος φάσματος, μέχρι 1:20 (ή ευρύτερος)
■Ενσωματωμένος ο χρήση νέος διορθωτής τύπων, οι απαιτήσεις για τα μπροστινό και πίσω μέρος ευθέα τμήματα σωλήνων είναι χαμηλότερος (μπροστινό ≧5DN, οπίσθιο ≧3DN)
■Χρησιμοποιήστε μια προσεκτικά σχεδιασμένη dust-proof δομή για να εξασφαλίσετε την αξιοπιστία της μακροπρόθεσμης φέρουσας λειτουργίας
■Σχεδιασμένος με ένα μοναδικό τροφοδοτώντας με καύσιμα σύστημα για να εξασφαλίσει την αξιόπιστη τροφοδότηση με καύσιμα, την εύκολη συντήρηση και την όμορφη εμφάνιση
■Οι δείκτες Thetechnical καλύπτουν τις απαιτήσεις I509951-1993, το μήκος του σώματος είναι 3DN, και ολόκληρη η μηχανή έχει φθάσει στο διεθνές προηγμένο επίπεδο
■Ο διορθωτής Thevolume flowmeter μπορεί να περιστραφεί ελεύθερα από περίπου 350 βαθμούς, οι οποίοι μπορούν να διαβαστούν εύκολα στους διάφορους τρόπους εγκαταστάσεων.
■Αργόστροφη, υψηλή ζωή, απώλεια χαμηλής πίεσης, υψηλή ακρίβεια
■Ενσωματώνει τη μεγάλης ακρίβειας θερμοκρασία, την πίεση, τον αισθητήρα ροής και το διορθωτή όγκου, οι οποίοι μπορούν να ανιχνεύσουν τη θερμοκρασία, την πίεση και τη ροή του μετρημένου αερίου, και αυτόματα τη διαδρομή και να αντισταθμίσουν τη ροή και να διορθώσουν το συντελεστή συμπίεσης. Ο μετρητής έχει το σε πραγματικό χρόνο δίκτυο ανάγνωσης βάσεων δεδομένων και διεπαφών και μετρητών communicatesvia RS485 για να διευκολύνει τη συγκεντρωμένη συλλογή δεδομένων και τη σε πραγματικό χρόνο διαχείριση
■Ο υψηλής απόδοσης μικροεπεξεργαστής χρήσης και η σύγχρονη ψηφιακή τεχνολογία φιλτραρίσματος, με το ισχυρό λογισμικό λειτουργούν και ανώτερη απόδοση
■Ο υπολογισμός κινητής υποδιαστολής χρήσης και η αυτόματη διόρθωση του πέντε-τμήματος μετρούν το συντελεστή, και έχουν το ελάττωμα λειτουργία αυτοδιάγνωσης και συναγερμών
■Micro-power χρήσης υψηλή τεχνολογία, με την εσωτερική και εξωτερική παροχή ηλεκτρικού ρεύματος, και χαμηλής ισχύος κατανάλωση
■Τοπική αξία ροής επίδειξης με τις πολλαπλάσιες λειτουργίες παραγωγής σημάτων
■Χρησιμοποιήστε μια επίδειξη τρεις-γραμμών LCD υψηλός-αντίθεσης, μπορεί να επιδείξει την τυποποιημένη συσσωρευτική ροή, την τυποποιημένη ροή όγκου, τη ροή όγκου εργασίας, τη μέση θερμοκρασία, την αξία πίεσης και το ποσοστό ικανότητας μπαταριών με την κινεζική υπαγόρευση
■Με τη σε πραγματικό χρόνο λειτουργία αποθήκευσης στοιχείων, μπορεί να αποτρέψει την απώλεια στοιχείων όταν αντικαθίσταται η μπαταρία ή ξαφνικά δύναμη κάτω. Ρυθμίστε δύναμη-μακριά, οι εσωτερικές παράμετροι μπορούν να σωθούν μόνιμα.
■Με τη explosionproof λειτουργία, το explosionproof σημάδι είναι ExdIIC6.
