Λεπτομέρειες:
|
Μέτρηση της σειράς: | 0~6m | Υλικό: | 304,316L (προαιρετικός) |
---|---|---|---|
Σύνδεση διαδικασίας: | Εγκατάσταση φλαντζών (προαιρετική) | Βαθμός προστασίας: | Όργανο IP67, IP67 επίδειξης |
Λειτουργούσα θερμοκρασία: | -40~130℃, - 50~350℃ | Πίεση διαδικασίας: | Ατμοσφαιρική πίεση, 0-16MPa |
Explosionproof βαθμός: | Exia IICT6 (προαιρετικό) | Ποσοστό διαφοροποίησης: | ±lmm |
Υψηλό φως: | Μαγνητικός πομπός στάθμης πλάκας,πομπός μαγνητικού επιπέδου 6m,220VAC 1A μαγνητικός δείκτης στάθμης πλωτήρα |

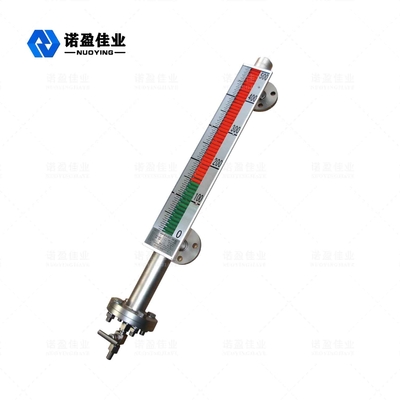

Μετρητής στάθμης μαγνητικής πλάκας
Μαγνητική πλάκαΕπίπεδο ΜετρητήςΛειτουργικός Αρχή
Ο μετρητής στάθμης μαγνητικής πλάκας μπορεί να χρησιμοποιηθεί για την ανίχνευση μεσαίου επιπέδου υγρού όλων των ειδών πύργων, δεξαμενών, σφαιρικών δοχείων και λεβήτων και ούτω καθεξής.Ο μαγνητικός μετρητής στάθμης αναδιπλούμενης πλάκας μπορεί να χρησιμοποιηθεί για υψηλή στεγανοποίηση, πρόληψη διαρροών και υψηλή θερμοκρασία, υψηλή πίεση και αντοχή στη διάβρωση.
Το μαγνητόμετρο έχει έναν θάλαμο (που ονομάζεται σωλήνας μέτρησης ή σωλήνας σώματος) που συγκρατεί μια αιωρούμενη μπάλα και η κοιλότητα συνδέεται με το δοχείο με φλάντζα ή άλλη κατάλληλη σύνδεση.Σύμφωνα με την αρχή των συνδετήρων, με την αλλαγή της στάθμης του υγρού στο δοχείο, η στάθμη του υγρού στην κοιλότητα είναι ίδια με τη στάθμη του υγρού στο δοχείο, έτσι η αιωρούμενη μπάλα στον θάλαμο οδηγείται πάνω-κάτω, και πάνω και κάτω με την άνοδο και την πτώση της στάθμης του υγρού στο δοχείο.Σε αυτό το σημείο, δεν μπορούμε να δούμε τη στάθμη του υγρού, επομένως έχουμε μια μαγνητική αναδιπλούμενη οθόνη στήλης στο εξωτερικό της κοιλότητας.

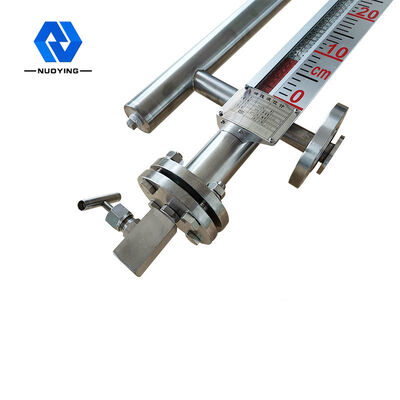

Ο μόνιμος μαγνητικός χάλυβας εγκαθίσταται στη διασταύρωση μεταξύ του αιωρούμενου υγρού βυθίσματος σφαιρών και του πλωτού τμήματος και όταν η στάθμη του υγρού στο μετρούμενο δοχείο ανεβαίνει και πέφτει, το ίδιο συμβαίνει και με τον μαγνητικό πλωτήρα στον σωλήνα σώματος του μετρητή στάθμης υγρού.Ο μόνιμος μαγνητικός χάλυβας στον πλωτήρα μεταδίδεται στον δείκτη μαγνητικής στήλης με μαγνητική σύζευξη, οδηγώντας τους ερυθρόλευκους κυλίνδρους να αναστρέψουν κατά 180°.Όταν η στάθμη του υγρού αυξάνεται, η αναποδογυρισμένη στήλη αλλάζει από λευκή σε κόκκινη και όταν πέφτει η στάθμη του υγρού, η στήλη αναστροφής αλλάζει από κόκκινη σε λευκή.Η κόκκινη και λευκή διασταύρωση του δείκτη είναι το πραγματικό ύψος της στάθμης του υγρού μέσα στο δοχείο, πραγματοποιώντας έτσι σαφή ένδειξη της στάθμης του υγρού.
Μαγνητική πλάκαΕπίπεδοΜετρητήςΤεχνική Παράμετρος
Εύρος μέτρησης | 0-6μ |
Ακρίβεια μέτρησης | ±3mm |
Μέτρια πυκνότητα | 0,425 g/cm3 |
Διαφορά πυκνότητας | 0,1 g/cm3 |
Μεσαίο ιξώδες | W 0,4Pa.S |
Έλεγχος εξόδου | 220VAC, 1A |

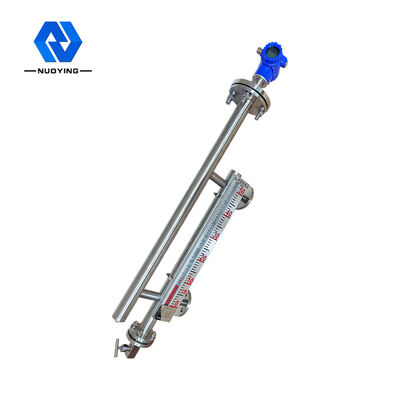

Έξοδος μετάδοσης | 4~20mA (τροφοδοτικό 24VDC) |
Θερμοκρασία διεργασίας | -50 ~ 350 °C |
Πίεση διαδικασίας | 0~ 16MPa |
Ποσοστό διαφοροποίησης | ±lmm |

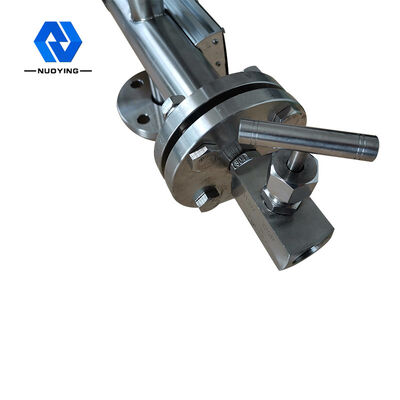

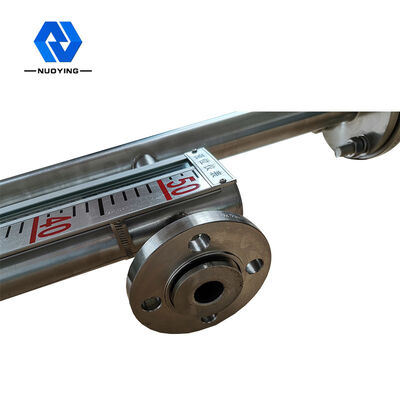

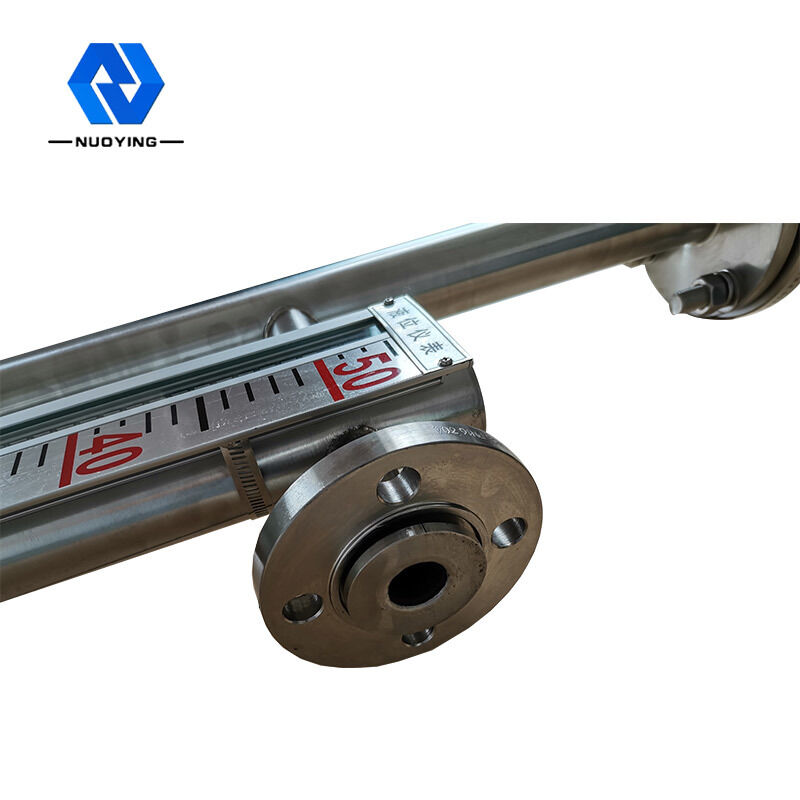

Σύνδεση διαδικασίας | Τοποθέτηση φλάντζας (προαιρετικό) |
Βαθμός προστασίας | IP67 |
Βαθμός αντιεκρηκτικής προστασίας: | Exia IICT6 (προαιρετικό) |
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!
Μαγνητική πλάκα Επίπεδο ΜετρητήςΧαρακτηριστικά σχεδίου
◎Απλή δομή, σταθερή και αξιόπιστη, σταθερή λειτουργία
◎Η κλίμακα προβολής σκηνής είναι καθαρή, εντυπωσιακή και ευανάγνωστη.
◎ Επίπεδα υγρών που μπορούν να μετρηθούν και να υποδεικνύονται ότι είναι διαβρωτικά, εύφλεκτα, τοξικά, υψηλής θερμοκρασίας, αναταράξεις και μολυσμένα

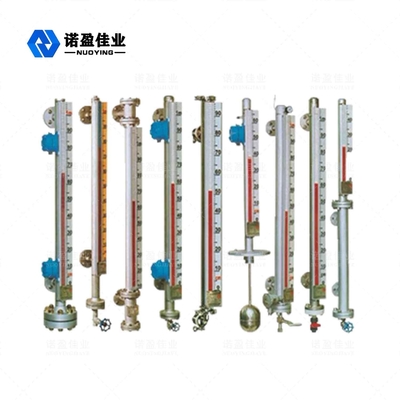

◎Πολλαπλές φόρμες εγκατάστασης, μπορούν να επιλεγούν πολλαπλές φόρμες σύνδεσης
◎Εύρος πίεσης σχεδιασμού από πλήρες κενό έως 10 MPA.
◎ Εύρος θερμοκρασίας σχεδιασμού-160 ~ 450 °C.
◎Επαγγελματικός σχεδιασμός για ειδική πίεση και θερμοκρασία.
Μαγνητική πλάκαΕπίπεδοΑπαίτηση εγκατάστασης μετρητή
Μαγνητική πλάκαΕπίπεδοΠεδίο εφαρμογής μετρητή

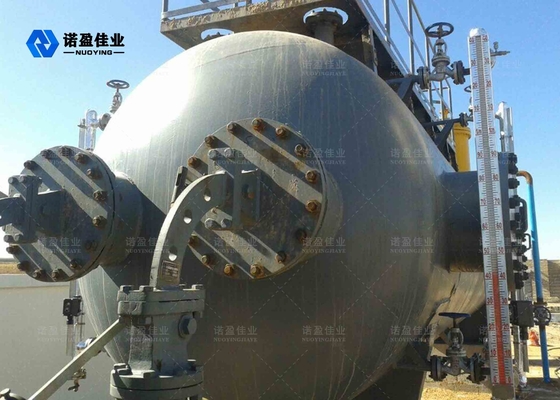

Ο μετρητής στάθμης μαγνητικής πλάκας είναι κατάλληλος για εμφάνιση στάθμης υγρού σε δοχεία χημικού, πετρελαίου και άλλου βιομηχανικού εξοπλισμού.Ο μετρητής στάθμης υγρού μαγνητικής πλάκας μπορεί να προστεθεί για να εγκαταστήσει το μετρητή στάθμης υγρού, η στάθμη υγρού μπορεί να ανοίξει και να απενεργοποιηθεί για να συνεχιστεί η απομακρυσμένη μετάδοση σήματος, η σφαίρα επιπλεύσεως υιοθετεί το ειδικό σχέδιο σκάφους όπως υψηλή θερμοκρασία, υψηλή πίεση, χαμηλής πυκνότητας και επιλογή διαφορετικών υλικών όπως τιτάνιο, PTFE 316L κ.λπ. Για να διασφαλιστεί ότι το προϊόν είναι κατάλληλο για οποιοδήποτε επίπεδο απαιτήσεων μέτρησης πεδίου.Επί του παρόντος, το μαγνητόμετρο έχει χρησιμοποιηθεί ευρέως στο πετρέλαιο, τη χημική, τη μεταλλουργική, την ηλεκτρική ενέργεια, τα τρόφιμα, τη φαρμακευτική, την χαρτοποιία και άλλες βιομηχανίες μέτρησης και ελέγχου στάθμης υγρών.
