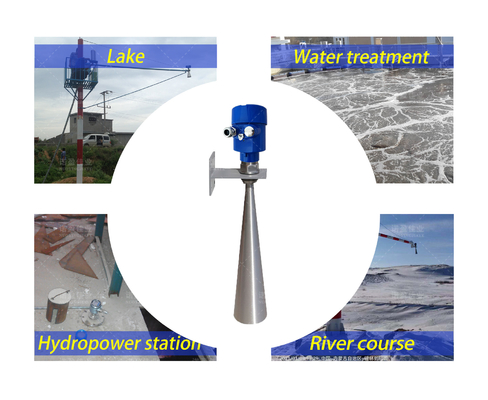

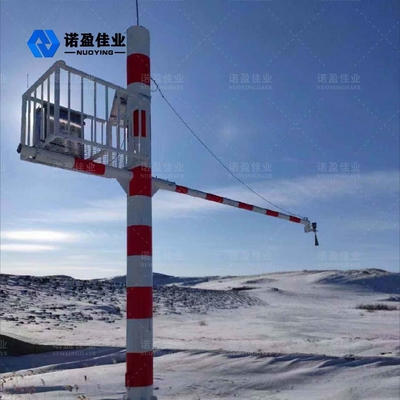

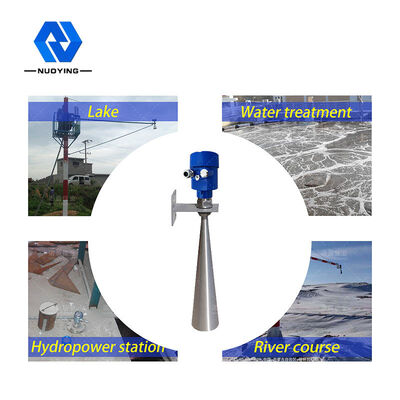

Αποχέτευση, δεξαμενές, ποτάμια, λίμνες, ρηχές περιοχές κλπ.
Υλικό κεραίας
316L (προαιρετικό)
Πεδίο μέτρησης
30m,80m (προαιρετικά)
Ακριβότητα μέτρησης
00,05%-0,1% F.S.
Ηλεκτρική τροφοδοσία
24VDC ((Δύο γραμμές, τέσσερις γραμμές)
Μέση θερμοκρασία
-40~+80°C
Σύνδεση διαδικασίας
Κράτη, φλάντζη (προαιρετικά)
Πίεση διαδικασίας
0.1~2.0MPa
Ασφάλεια από εκρήξεις
Εξαγωγή II CT6 (προαιρετική)
Διάμετροι της δομής του κελύφους του μετρητή επιπέδου ραντάρ (μονάδα: mm)

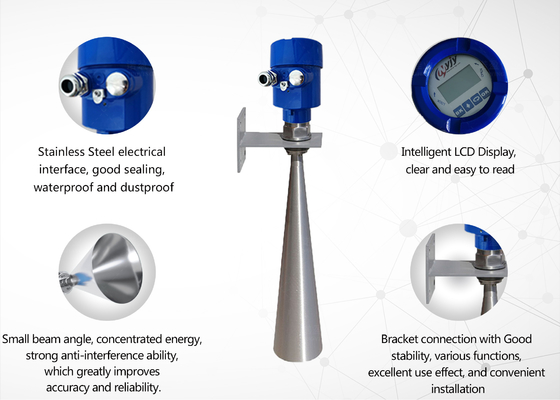

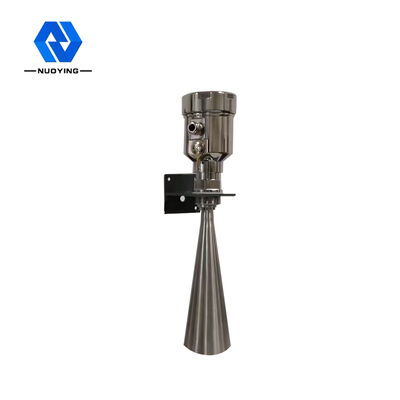

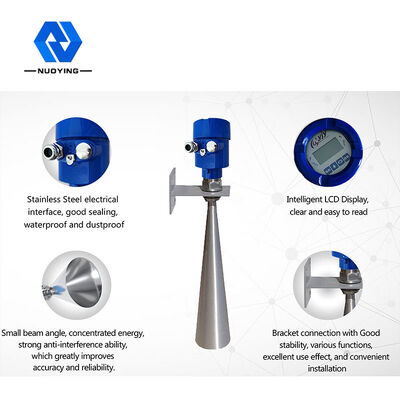

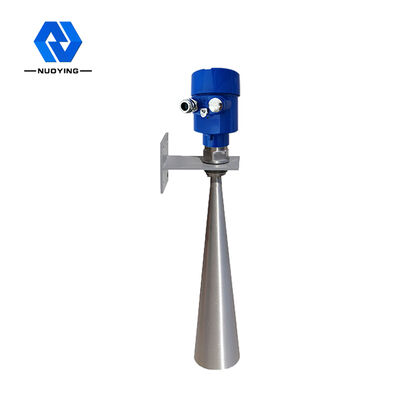

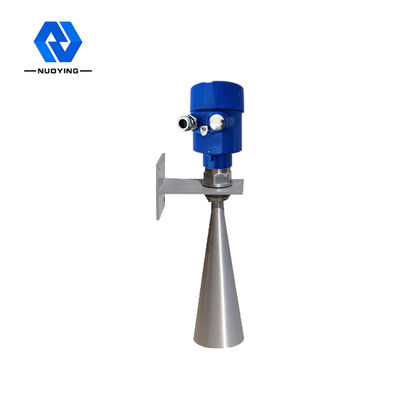

Υπάρχουν δύο τύποι μετρητών επιπέδου ραντάρ: Το ένα είναι το καβούκι χύτευσης αλουμινίου και το άλλο είναι μια θήκη από ανοξείδωτο χάλυβα. στις απαιτήσεις του πελάτη και στην κατάσταση του χώρου.
Περιγραφή των προϊόντων

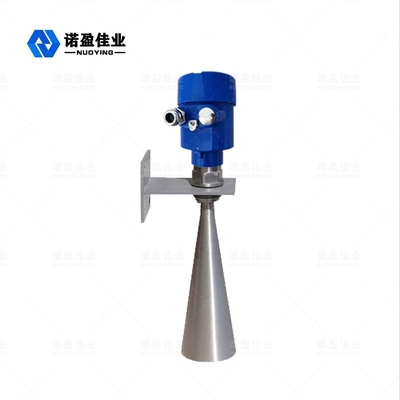

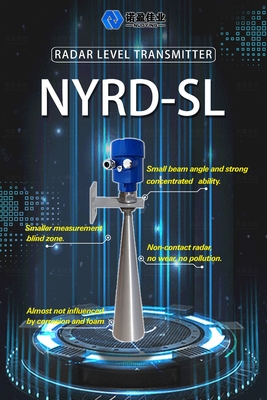

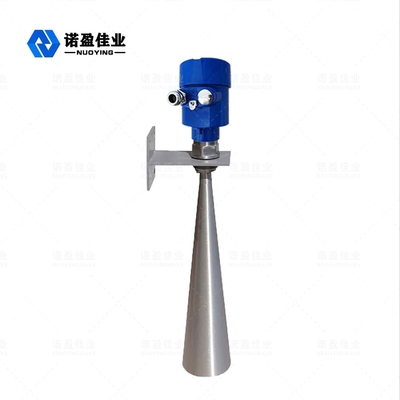

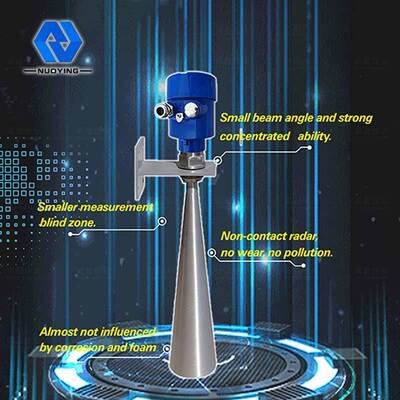

Αρχή λειτουργίας του πομπού ραντάρ 26GHz NYRD-SL
Ο αισθητήρας σειράς NYRD80X είναι ένα όργανο μέτρησης υψηλής συχνότητας 26GHz με μέγιστη απόσταση μέτρησης 80m.Η κεραία θέσης αντικειμένου ραντάρ εκπέμπει ένα στενό παλμό μικροκυμάτων που μεταδίδεται προς τα κάτω μέσω της κεραίαςΑφού το κύμα παλμού αγγίξει την επιφάνεια του μέσου μέτρησης, αντανακλάται και λαμβάνεται από το σύστημα κεραίας ξανά.Το σήμα μεταδίδεται στο τμήμα του ηλεκτρονικού κυκλώματος και μετατρέπεται αυτόματα σε σήμα επιπέδου αντικειμένου (Επειδή τα παλμούς ταξιδεύουν τόσο γρήγορα, ο χρόνος που χρειάζεται ένα ηλεκτρομαγνητικό κύμα για να φτάσει στον στόχο του και να αναπηδήσει πίσω στον δέκτη είναι σχεδόν στιγμιαίο).
Το σημείο μέτρησης: Σπειροειδής επιφάνεια κάτω ή επιφάνεια σφράγισης φλάντζας.
