Ο αισθητήρας σειράς NYRD80X είναι ένα όργανο μέτρησης υψηλής συχνότητας ραντάρ 26GHz με μέγιστη απόσταση μέτρησης 80m.και ο νέος γρήγορος μικροεπεξεργαστής μπορεί να πραγματοποιήσει υψηλότερη ταχύτητα ανάλυση σήματος και επεξεργασία, καθιστώντας το όργανο δυνατό να χρησιμοποιηθεί σε λέβητα αντίδρασης, στερεό κάδο και σε ορισμένες πολύπλοκες συνθήκες μέτρησης.
26GHz NYRD810 Αρχή λειτουργίας μετρητή επιπέδου ραντάρ
Η κεραία θέσης αντικειμένου ραντάρ εκπέμπει ένα στενό παλμό μικροκυμάτων που μεταδίδεται προς τα κάτω μέσω της κεραίας.το κύμα αγγίζει την επιφάνεια του μετρούμενου μέσου, αντανακλάται και λαμβάνεται από το σύστημα κεραίας και πάλι.μεταδίδεται στο τμήμα του ηλεκτρονικού κυκλώματος και μετατρέπεται αυτόματα σε σήμα επιπέδου αντικειμένου (Επειδή οι παλμοί ταξιδεύουν τόσο γρήγορα,Ο χρόνος που χρειάζεται ένα ηλεκτρομαγνητικό κύμα για να φτάσει στον στόχο του και να αναπηδήσει πίσω στον δέκτη είναι σχεδόν στιγμιαίο).
Το σημείο μέτρησης: Σπειροειδής επιφάνεια κάτω ή επιφάνεια σφράγισης φλάντζας.
Κατά τη χρήση του χρονοδιαγράμματος επιπέδου ραντάρ, βεβαιωθείτε ότι το υψηλότερο επίπεδο υλικού δεν μπορεί να εισέλθει στην τυφλή περιοχή μέτρησης.
Παράμετροι προϊόντος
Τυπική εφαρμογή
Δυνατή σκόνη, μεγάλη στερεά
Υλικό κεραίας
ΠΤΦΕ
Πεδίο μέτρησης
20 μέτρα
Σύνδεση διαδικασίας

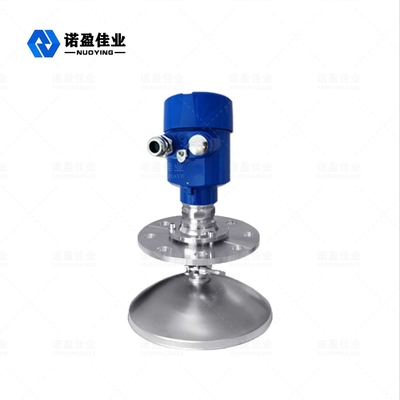

Τρίχωμα, φλάνσα (προαιρετικά)
Θέρμανση διαδικασίας
-40~+130°C
Πίεση διαδικασίας
-0,1 έως 0,3 MPa
Ηλεκτρική τροφοδοσία
24VDC
Ακριβότητα
< 0,1%F.S.
Επίπεδο προστασίας
Διάκριση IP67
Διάμετροι της δομής του κελύφους του μετρητή επιπέδου ραντάρ (μονάδα: mm)

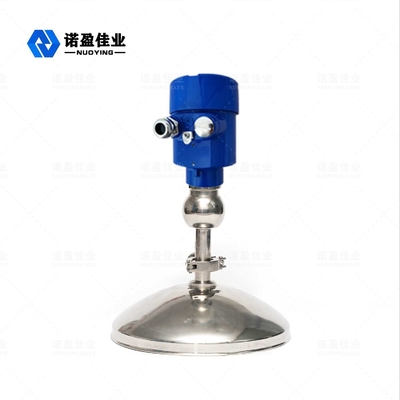

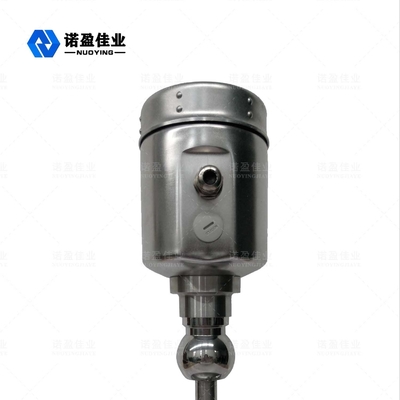

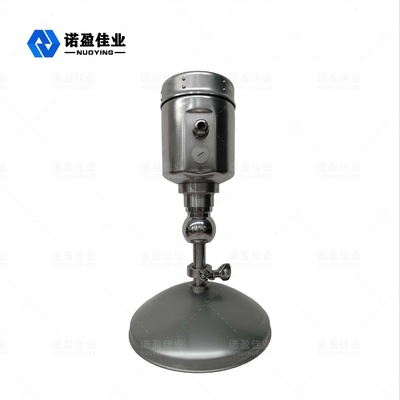

Υπάρχουν δύο τύποι μετρητών επιπέδου ραντάρ: Το ένα είναι το καβούκι από χυμένο αλουμίνιο και το άλλο είναι μια θήκη από ανοξείδωτο χάλυβα. στις απαιτήσεις του πελάτη και στην κατάσταση του χώρου.
