Μετρητής επιπέδου ραντάρ κυμάτων για υγρό ισχυρής διάβρωσης

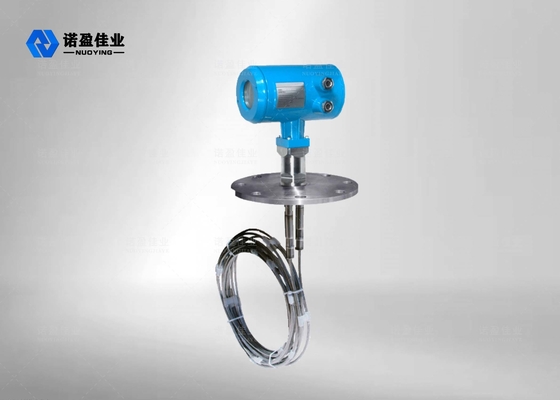

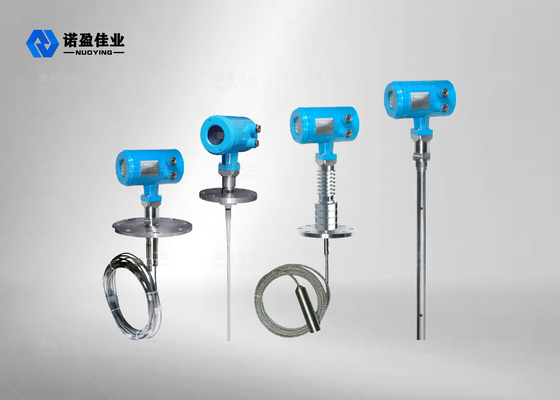

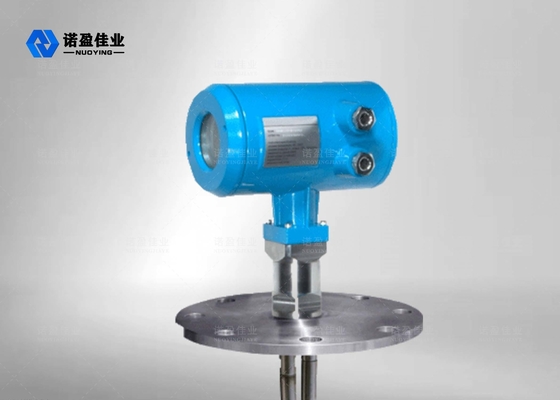

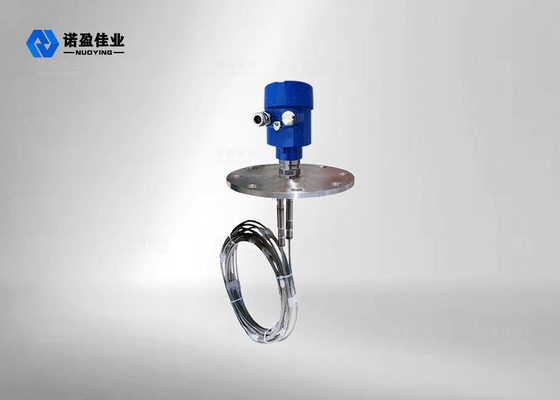

NYRD-703 Αναμεταδότης επιπέδου ραντάρΣύνοψη
Παράμετροι προϊόντος
Τυπική εφαρμογή
Υγρά χαμηλής σταθεράς διηλεκτικής
Υλικό κεραίας
304/διπλό καλώδιο (προαιρετικό)
Πεδίο μέτρησης
30 μέτρα
Ηλεκτρική τροφοδοσία
24VDC ((Δύο γραμμές, τέσσερις γραμμές)
Μέση θερμοκρασία
-40~+150°C
Πίεση διαδικασίας
-0,1 έως 4,0 MPa
Σύνδεση διαδικασίας
Φλάντζες (προαιρετικά)
Έξοδος σήματος
4...20mA/HART/RS485/Modbus...
Περιγραφή των προϊόντων
NYRD703 Αρχή λειτουργίας μεταβιβαστή με καθοδηγούμενο επίπεδο ραντάρ
Ο υψηλής συχνότητας παλμός μικροκυμάτων που αποστέλλεται από το ραντάρ καθοδηγούμενου κύματος διαδίδεται κατά μήκος του στοιχείου ανίχνευσης (χάλυβα καλώδιο ή χάλυβα ράβδος).προκαλεί αντανάκλαση λόγω ξαφνικής αλλαγής της διηλεκτρικής σταθεράςΤο χρονικό διάστημα μεταξύ του μεταδιδόμενου παλμού και του αντανακλούμενου παλμού είναι ανάλογο με την απόσταση από το μετρούμενο μέσο. Εισαγωγή: Το ραντάρ με καθοδηγούμενο κύμα είναι ένα μέσο μέτρησης βασισμένο στην αρχή του ταξιδιού στο χρόνο.και ο χρόνος λειτουργίας μπορεί να μετατραπεί σε σήμα επιπέδου υλικού μέσω ηλεκτρονικών εξαρτημάτωνΟ ανιχνευτής στέλνει παλμούς υψηλής συχνότητας και εξαπλώνεται κατά μήκος του καλωδίου ή του ανιχνευτή ράβδου.και το σήμα απόστασης μετατρέπεται σε σήμα επιπέδου υλικού. Το αντανάκλαστο σήμα μεταδίδεται στο ηλεκτρονικό κύκλωμα του οργάνου κατά μήκος του καλωδίου ή της σφαιρίδας.Ο μικροεπεξεργαστής επεξεργάζεται το σήμα και προσδιορίζει την ηχώ που παράγεται από τον παλμό μικροκυμάτων στην επιφάνεια του υλικούΗ σωστή αναγνώριση του σήματος ηχώ ολοκληρώνεται από το λογισμικό παλμών. Η απόσταση D από την επιφάνεια του υλικού είναι ανάλογη με την πορεία του παλμού T: D=C×T/2 (C είναι η ταχύτητα του φωτός). Δεδομένου ότι είναι γνωστή η απόσταση E της άδειας δεξαμενής, το επίπεδο υλικού L είναι: Ε = Ε-Δ Εξαγωγή: Ορίζεται εισάγοντας το ύψος κενής δεξαμενής E (= σημείο μηδέν), το ύψος πλήρους δεξαμενής F (= πλήρης κλίμακα) και ορισμένες παραμέτρους εφαρμογής.Οι παραμέτροι εφαρμογής θα προσαρμόσουν αυτόματα το όργανο στο περιβάλλον μέτρησης, που αντιστοιχεί σε έξοδο 4-20mA.
NYRD703 Χαρακτηριστικό σχεδιασμού μεταβιβαστή με καθοδηγούμενο επίπεδο ραντάρ
1Το έξυπνο μετρητή επιπέδου ραντάρ υιοθετεί προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και μοναδική τεχνολογία επεξεργασίας ηχώ ανακάλυψης ηχώ.ακριβέστερη μέτρησηΤαυτόχρονα, το ραντάρ καθοδηγούμενου κύματος είναι ανθεκτικό στην προσκόλληση και δεν επηρεάζεται από εξωτερικές θερμοκρασίες όπως μέση θερμοκρασία και προσκόλληση. 2Η ποικιλία των τρόπων σύνδεσης της διαδικασίας και οι τύποι των εξαρτημάτων ανίχνευσης καθιστούν τους μετρητές επιπέδου ραντάρ κατευθυνόμενων κυμάτων σειράς 70X κατάλληλους για διάφορες περίπλοκες συνθήκες εργασίας και εφαρμογές.Όπως η υψηλή θερμοκρασία, υψηλής πίεσης και χαμηλής διηλεκτρικής σταθεράς. 3Με λειτουργία παλμού, το προϊόν έχει εξαιρετικά χαμηλή ισχύ εκπομπών και μπορεί να εγκατασταθεί σε διάφορα μεταλλικά και μη μεταλλικά δοχεία, χωρίς να βλάπτει το ανθρώπινο σώμα και το περιβάλλον.
NYRD703 Πεδίο εφαρμογής του πομπού καθοδηγούμενου ραντάρ
