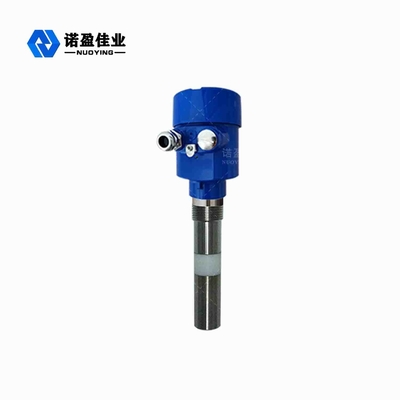

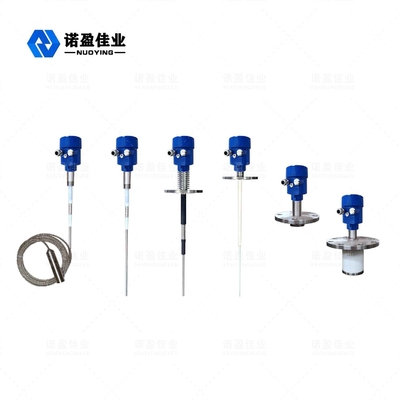

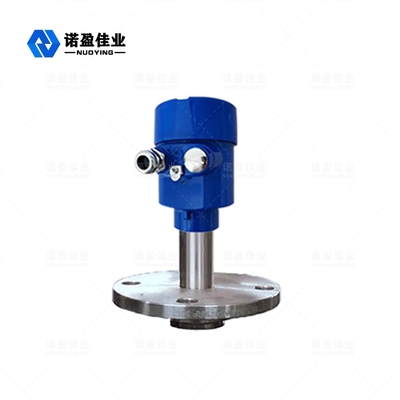

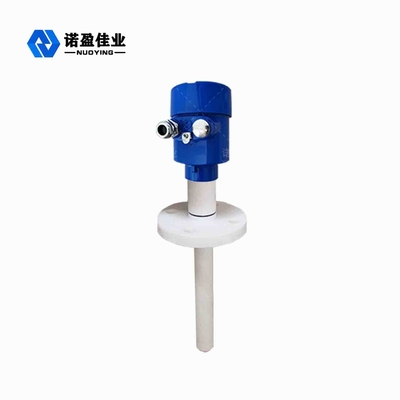

NYSP-L865 Αρχή λειτουργίας του διακόπτη επιπέδου εισόδου ραδιοσυχνοτήτων
Η αρχή λειτουργίας των διακόπτες επιπέδου ασύρματης αγωγιμότητας βασίζεται στην τεχνολογία χωρητικότητας ραδιοσυχνοτήτων (RF).
Εφαρμόζεται ραδιοσυχνότητα στον ανιχνευτή και η επιρροή που προκαλείται από το περιβάλλον καθορίζεται με συνεχή ανάλυση.Επειδή όλα τα υλικά έχουν μια διηλεκτρική σταθερά και η αγωγιμότητά τους είναι διαφορετική από του αέρα., η συνολική αντίσταση που αντανακλάται από τη μικρή μετατόπιση χωρητικότητας αλλάζει όταν ο ανιχνευτής έρχεται σε επαφή με το υλικό.Επειδή ο ενεργοποιημένος ανιχνευτής και το τοίχωμα του αγγείου αποτελούν τις δύο πλάκες πόλου του πυκνωτή, ο μονωτής του ανιχνευτή και ο περιβάλλοντος αέρας γίνονται διηλεκτρικά υλικά και η χωρητική επίδραση ενισχύεται όταν ο αέρας (του οποίου η διηλεκτρική σταθερά είναι 1.0) αντικαθίσταται από οποιοδήποτε άλλο υλικό (διαλεκτρική σταθερά > 1)Έτσι, η αντίσταση της εφαρμογής αλλάζει. Δηλαδή, η αλλαγή στην τιμή χωρητικότητας προκαλεί αλλαγή στην αντίσταση.Η επίδραση αυτή μετράται από το κύκλωμα και στη συνέχεια συγκρίνεται με το πλαίσιο αναφοράς αναφοράς που καθορίζεται από τη ρύθμιση ευαισθησίας (κύκλωμα)Η ορθή ρύθμιση της ευαισθησίας του διακόπτη επιπέδου πρόσβασης ραδιοσυχνοτήτων επηρεάζει την ορθή αλλαγή στην έξοδο του αισθητήρα.Το κύκλωμα Nul1-KoTeTM του ανιχνευτή επιτρέπει στο κύκλωμα μέτρησης να αγνοεί την συσσώρευση υλικού στο
Το κύκλωμα Nul1-KoTeTM διεγείρεται με το ίδιο δυναμικό ραδιοσυχνοτήτων με αυτό που εφαρμόζεται στον ανιχνευτή.Δεδομένου ότι το ρεύμα δεν μπορεί να ρέει στο ίδιο δυναμικό, το κύκλωμα Nul1-KoTeTM απομονώνει τη ροή ρεύματος που φυσιολογικά ρέει από τον ενεργοποιημένο ανιχνευτή μέσω του στοιβαγμένου υλικού στο τοίχωμα του αγγείου.Με αυτόν τον τρόπο το υλικό γύρω από το ενεργοποιημένο ανιχνευτή μετράται, όχι το στοιβαγμένο υλικό.
