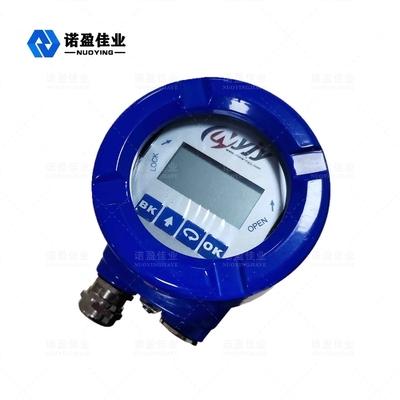

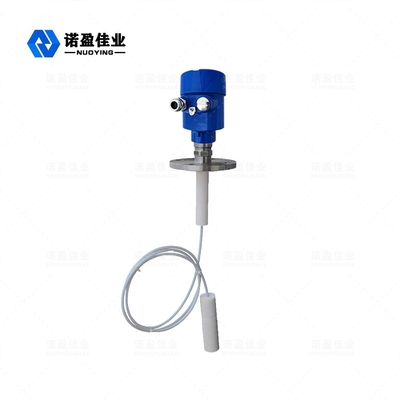

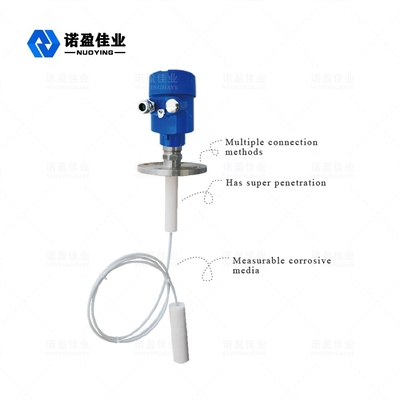

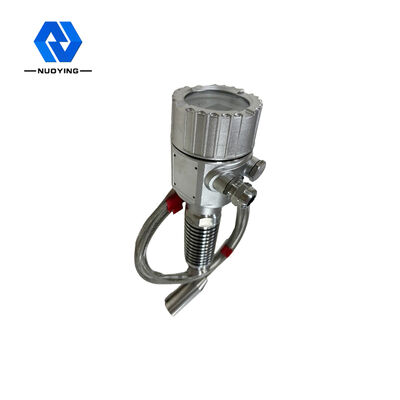

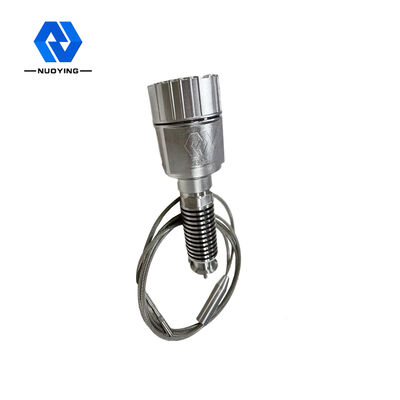

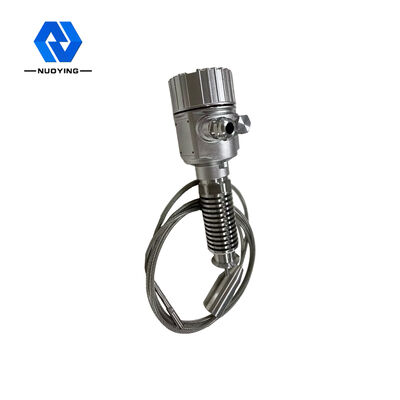

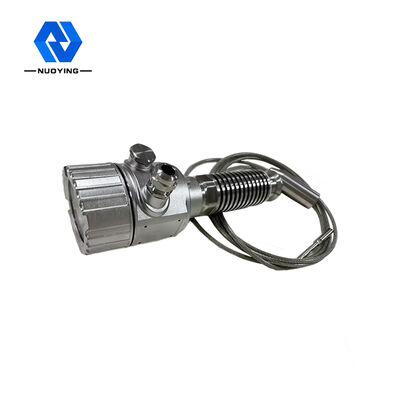

Βιομηχανικός αισθητήρας επιπέδου ραντάρ με καθοδηγούμενο κύμα με 4-20mA RS485 έξοδος

Βιομηχανικός αισθητήρας επιπέδου ραντάρ με καθοδηγούμενο κύμα με 4-20mA RS485 έξοδος

Ανιχνευτής επιπέδου ραντάρ βιομηχανικών κατευθυνόμενων κυμάτωνΑρχή λειτουργίας

Ο παλμός μικροκυμάτων υψηλής συχνότητας που αποστέλλεται από το ραντάρ καθοδηγούμενου κύματος διαδίδεται κατά μήκος του συστατικού ανίχνευσης (χάλυβα καλώδιο ή χάλυβα μπάρα).μια ξαφνική αλλαγή στη διαλεκτρική σταθερά προκαλεί αντανάκλασηΤο χρονικό διάστημα μεταξύ του μεταδιδόμενου παλμού και του αντανακλούμενου παλμού είναι ανάλογο με την απόσταση του μετρούμενου μέσου.

Εισαγωγή:
Το ραντάρ καθοδηγούμενου κύματος είναι ένα μέσο μέτρησης βασισμένο στην αρχή του ταξιδιού στο χρόνο.και ο χρόνος λειτουργίας μπορεί να μετατραπεί σε σήμα επιπέδου μέσω ηλεκτρονικών εξαρτημάτωνΟ ανιχνευτής εκπέμπει παλμούς υψηλής συχνότητας και εξαπλώνεται κατά μήκος του καλωδίου ή του ανιχνευτή ράβδου.αντανακλούνται και λαμβάνονται από τον δέκτη στο όργανο, και το σήμα απόστασης μετατρέπεται σε σήμα επιπέδου.

Το αντανάκλαστο σήμα παλμού μεταδίδεται στο ηλεκτρονικό κύκλωμα του οργάνου κατά μήκος του καλωδίου ή της σφαιρίδας.Ο μικροεπεξεργαστής επεξεργάζεται το σήμα και αναγνωρίζει την ηχώ που παράγεται από τον παλμό μικροκυμάτων στην επιφάνεια του υλικούΗ σωστή αναγνώριση του σήματος ηχώ ολοκληρώνεται από το λογισμικό παλμών.D=C×T/2 (όπου C είναι η ταχύτητα του φωτός)Δεδομένου ότι είναι γνωστή η απόσταση E της άδειας δεξαμενής, το επίπεδο είναι:

Εξαγωγή:
Με την εισαγωγή ύψους κενής δεξαμενής E ((= μηδέν), ύψους πλήρους δεξαμενής F ((= πλήρης εύρους) και ορισμένων παραμέτρων εφαρμογής, οι παραμέτροι εφαρμογής προσαρμόζουν αυτόματα το μετρητή στο περιβάλλον μέτρησης,που αντιστοιχεί σε ισχύ εξόδου 4-20mA.

Ανιχνευτής επιπέδου ραντάρ βιομηχανικών κατευθυνόμενων κυμάτων Χαρακτηριστικά σχεδιασμού

◎ Γμέτρηση ontact με υψηλή ακρίβεια για πιο ακριβή αποτελέσματα

◎ NΟρισμένα από τα στοιχεία που αναφέρονται παραπάνω είναι τα εξής:

◎ Κατάλληλο για διάφορες περίπλοκες συνθήκες εργασίας και εφαρμογές, όπως υψηλή θερμοκρασία, υψηλή πίεση,μέσωνχαμηλή διηλεκτρική σταθερά κλπ.

◎ Μπορεί να εγκατασταθεί σε διάφορα μεταλλικά και μη μεταλλικά δοχεία, χωρίς καμία βλάβη στο ανθρώπινο σώμα και το περιβάλλον.

Ανιχνευτής επιπέδου ραντάρ βιομηχανικών κατευθυνόμενων κυμάτων Τεχνικές παραμέτρους

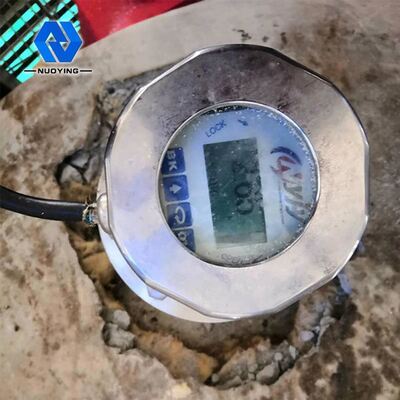

Ανιχνευτής επιπέδου ραντάρ βιομηχανικών κατευθυνόμενων κυμάτωνΣυνδεδεμένες εικόνες
