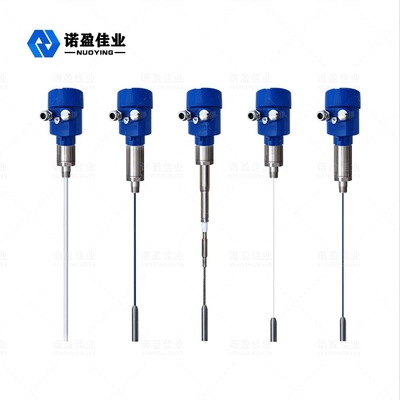

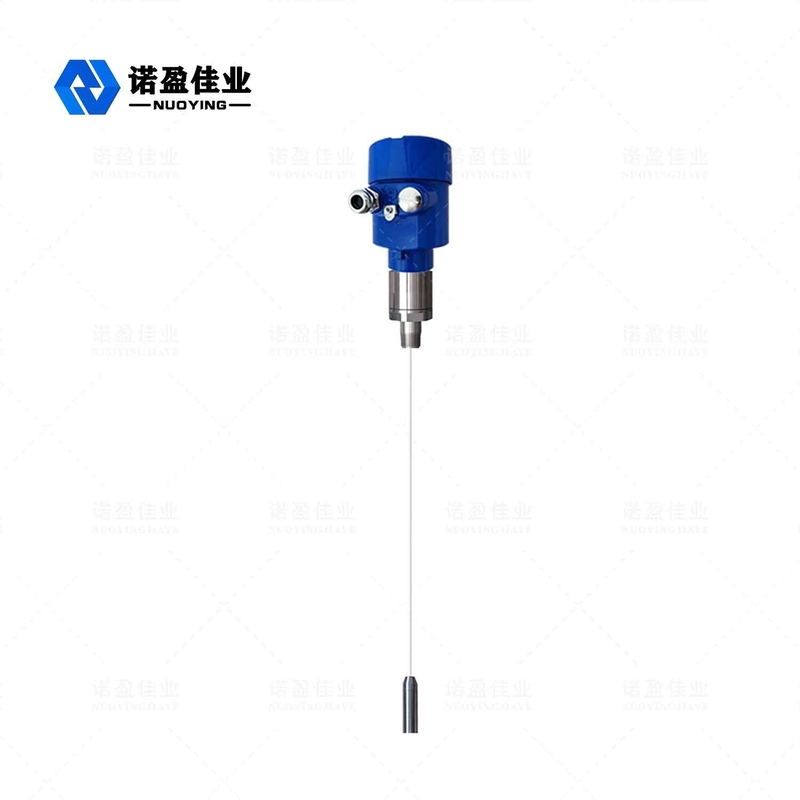

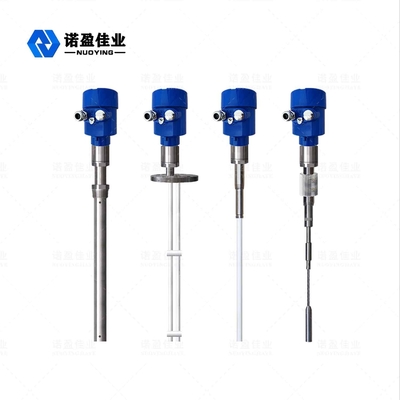

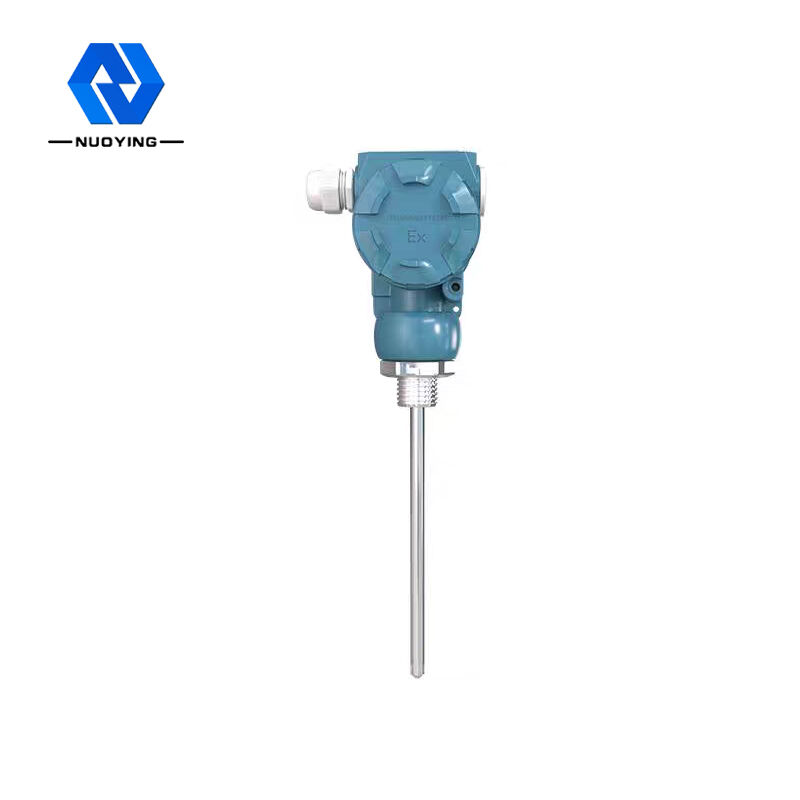

Πολυλειτουργική μέτρηση μέσου μετρητή στάθμης εισόδου RF διεπαφής λαδιού-νερού

Πολυλειτουργική μέτρηση μέσου μετρητή στάθμης εισόδου RF διεπαφής λαδιού-νερού

Ονομασία μάρκας:	NUOYING
Αριθμός μοντέλου:	NYSP-M
MOQ:	1PCS
τιμή:	$129 to $529/pcs
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	1000 κομμάτια το μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Σιάν, Σάνσι, Κίνα

Πιστοποίηση:

CE, SIL, ATEX

Βαθμός:

Βιομηχανικός

Εγγύηση:

12 μηνών

Προσαρμοσμένη υποστήριξη:

OEM, ODM

Μάρκα:

NUOYING

Τυπική εφαρμογή:

Διοχετικά υγρά,συνδέσεις

Ακρίβεια μέτρησης:

0,05%~ 0,1%FS

Τροφοδοτικό:

24 Vdc

Σύνδεση διαδικασίας:

3/4" BSPT νήμα ((συνήθη), μέθοδος Μπλε εγκατάσταση ((προαιρετική)

Μέτρια θερμοκρασία:

-40~+150℃

Πίεση επεξεργασίας:

-0.1 ~ 4.0MPa

Έξοδος σήματος:

4 ... 20mA/HART/RS485/MODBUS ...

Βαθμός προστασίας:

IP 65, IP 67, IP 68 (προαιρετικό)

Συσκευασία λεπτομέρειες:

40*30*30CM

Δυνατότητα προσφοράς:

1000 κομμάτια το μήνα

Περιγραφή προϊόντος

Πολυλειτουργικό όργανο μέτρησης στάθμης υγρών/υγρών με ραδιοσυχνότητα και χωρητικότητα

Nuoying NYSP-MΜετρητής στάθμης ραδιοσυχνότητας και χωρητικότητας Επισκόπηση

Παράμετροι προϊόντος

Τυπική εφαρμογή	Αγώγιμο υγρό, διεπιφάνειες

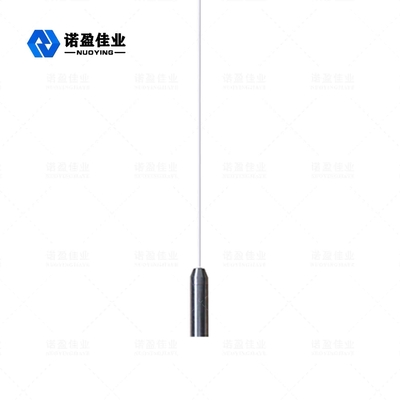

Τύπος ανιχνευτή	Μονωμένο εύκαμπτο καλώδιο PTFE (προαιρετικό)
Ακρίβεια μέτρησης	0,05%-0,1%F.S
Τροφοδοσία	24VDC (Δύο καλώδια, τέσσερα καλώδια)
Θερμοκρασία μέσου	-40~+150℃

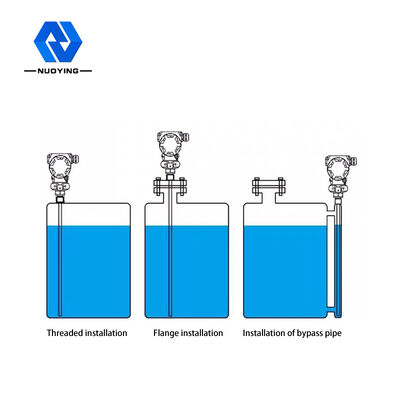

Σύνδεση διεργασίας	Σπείρωμα 3/4" BSPT (στάνταρ), στήριξη φλάντζας (προαιρετικό)
Πίεση διεργασίας	0,1~4,0MPa
Βαθμός αντιεκρηκτικής προστασίας	Exia II CT6 (προαιρετικό)

Περιγραφή προϊόντων

Αρχή λειτουργίας του πομπού στάθμης ραδιοσυχνότητας και χωρητικότητας NYSP-M

Η τεχνολογία μέτρησης αγωγιμότητας RF είναι μια τεχνολογία μέτρησης στάθμης με μοναδικά πλεονεκτήματα. Παρόλο που η ιδέα είναι παρόμοια με την τεχνολογία γενικής μέτρησης χωρητικότητας, η τεχνολογία αγωγιμότητας RF ενσωματώνει ένα κύκλωμα οδήγησης-θωράκισης και ένα κύκλωμα διακοπής στην ηλεκτρονική μονάδα, επιτρέποντας έτσι τη ξεχωριστή μέτρηση της αντίστασης και της χωρητικής αντίστασης. Η αντίσταση και η αντιδραστικότητα οποιουδήποτε κρεμαστού υλικού υπολογίζονται σύμφωνα με τους νόμους της φυσικής ότι είναι ίσες σε μέγεθος, έτσι ώστε η επίδραση του κρεμαστού υλικού να μπορεί να μετρηθεί και να αφαιρεθεί από τη συνολική έξοδο μέσω της μετατόπισης φάσης του κυκλώματος ταλαντωτή.
Ο ανιχνευτής του μετρητή στάθμης αγωγιμότητας RF εγκαθίσταται στη δεξαμενή και η αλλαγή στο σήμα RF που προκαλείται από την αλλαγή της στάθμης λαμβάνεται μέσω του ανιχνευτή. Το άκρο οδήγησης-θωράκισης του ανιχνευτή αποτρέπει το ρεύμα RF από το να σχηματίσει βρόχο μέσω του κρεμαστού υλικού, διασφαλίζοντας την ακρίβεια της μέτρησης.
Η τεχνολογία μέτρησης αγωγιμότητας RF είναι μια τεχνολογία μέτρησης στάθμης υγρού με μοναδικά πλεονεκτήματα. Παρόλο που η ιδέα είναι παρόμοια με την τεχνική γενικής μέτρησης χωρητικότητας, η τεχνική αγωγιμότητας RF ενσωματώνει ένα κύκλωμα οδήγησης-θωράκισης και ένα κύκλωμα διακοπής στην ηλεκτρονική μονάδα, έτσι ώστε η αντίσταση και η χωρητική αντίσταση να μπορούν να μετρηθούν ξεχωριστά. Η αντίσταση και η αντιδραστικότητα οποιουδήποτε κρεμαστού υλικού υπολογίζονται σύμφωνα με τους νόμους της φυσικής και είναι ίσες σε μέγεθος, έτσι ώστε η επίδραση του κρεμαστού υλικού να μπορεί να μετρηθεί και να αφαιρεθεί από τη συνολική έξοδο μέσω της μετατόπισης φάσης του κυκλώματος ταλαντωτή.
Ο ανιχνευτής του μετρητή στάθμης υγρού αγωγιμότητας ραδιοσυχνότητας εγκαθίσταται στη δεξαμενή αποθήκευσης και η αλλαγή του σήματος ραδιοσυχνότητας που προκαλείται από την αλλαγή της στάθμης υγρού λαμβάνεται μέσω του ανιχνευτή. Η θωράκιση οδήγησης του ανιχνευτή αποτρέπει το ρεύμα RF από το να σχηματίσει βρόχο μέσω του αιωρούμενου υλικού, διασφαλίζοντας ακριβείς μετρήσεις.

Χαρακτηριστικά σχεδιασμού του πομπού στάθμης ραδιοσυχνότητας και χωρητικότητας NYSP-M

1. Αντι-κρεμασμένο υλικό: Ο μοναδικός σχεδιασμός κυκλώματος θωράκισης οδήγησης βελτιώνει την απόδοση κατά του κρεμασμένου υλικού.
2. Εύρος τροφοδοσίας: εύρος λειτουργίας τροφοδοσίας: 13 ~ 35VDC.
3. Προσαρμοστικότητα: Θερμοκρασία διεργασίας ανιχνευτή: -100 ℃ ~ 800 ℃; μέτρηση χωρίς νεκρή ζώνη, μπορεί να χρησιμοποιηθεί σε οριζόντιες περιπτώσεις μέτρησης άνω των δέκα εκατοστών ή ακόμα και λίγων εκατοστών, με μεγάλο εύρος μέτρησης. το μέγιστο εύρος μέτρησης έως εκατοντάδες μέτρα, ή ακόμα και εκατοντάδες μέτρα. η μέτρηση διεπιφάνειας παχύρρευστων υλικών είναι το μεγάλο πλεονέκτημα του οργάνου.
4. Σταθερότητα: Η έξοδος είναι σταθερή και αξιόπιστη, και είναι ανθεκτική στην επίδραση της ιπτάμενης τέφρας, της απόρριψης, των υδρατμών,
κρυστάλλωσης και παραφίνωσης.
5. Χωρίς συντήρηση: χωρίς κινούμενα, χωρίς εύκολα φθειρόμενα μέρη, χωρίς ανάγκη συχνής καθαρισμού, συντήρησης, θέσης σε λειτουργία.

Πεδίο εφαρμογής του πομπού στάθμης ραδιοσυχνότητας και χωρητικότητας NYSP-M

1. Τρόφιμα: χυμοποιεία, γαλακτοβιομηχανίες, δεξαμενές αποθήκευσης πελτέ ντομάτας, δεξαμενές αποθήκευσης ζυθοποιείων, κ.λπ.
2. Φαρμακευτικά προϊόντα: δεξαμενές αποθήκευσης φαρμακευτικών προϊόντων, διαχωριστές, δεξαμενές ζύμωσης, κ.λπ.
3. Επεξεργασία νερού: δεξαμενές νερού, σηπτικές δεξαμενές, δεξαμενές επεξεργασίας νερού, δεξαμενές καθίζησης, βαθιά πηγάδια, δίκτυα πόσιμου νερού, κ.λπ.
4. Άλλα: περιβαλλοντική προστασία, πετρελαιοπηγές, μεταλλουργία, ναυπηγική και άλλες βιομηχανίες.
