Λεπτομέρειες:
|
| Επιφάνεια πίεσης διεργασίας: | -0.1~4.0Mpa | παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus |
|---|---|---|---|
| Τύπος κεραίας: | Εύκαμπτο καλώδιο, σκληρή ράβδος | Τυπική Εφαρμογή: | Υγρό, σκόνη, στερεό |
| Μοντέλα προϊόντων: | Nysp-M22 | Υλικό κεραίας: | PTFE, 304, 316 |
| Ακρίβεια θερμοκρασίας: | -40~+130℃ | Εύρος μέτρησης: | 3μ, 20μ |

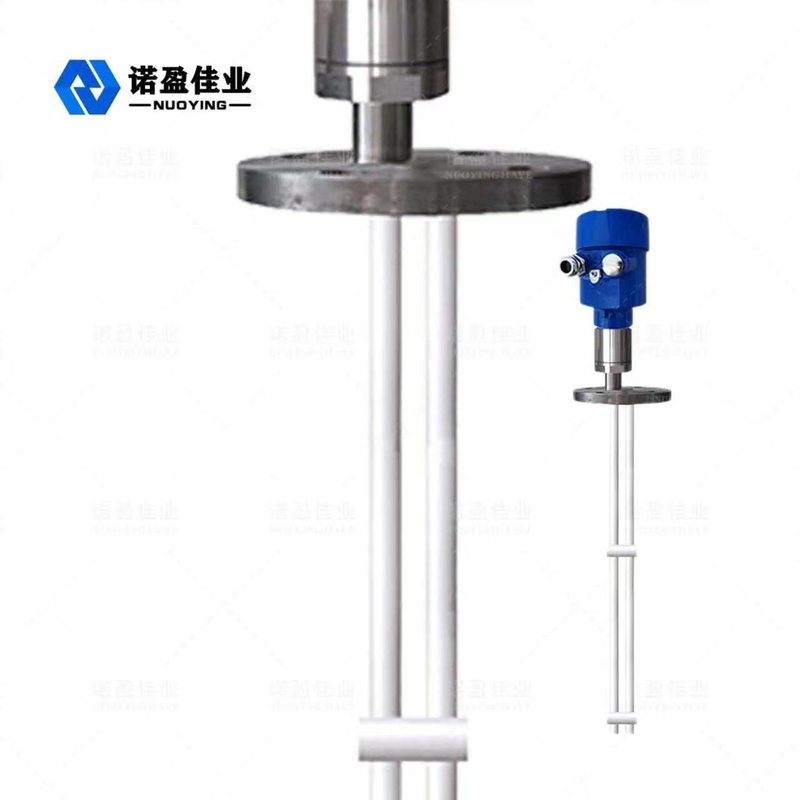

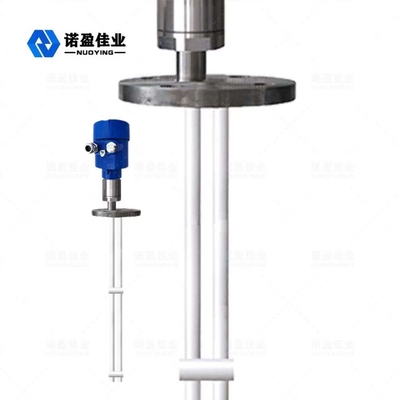

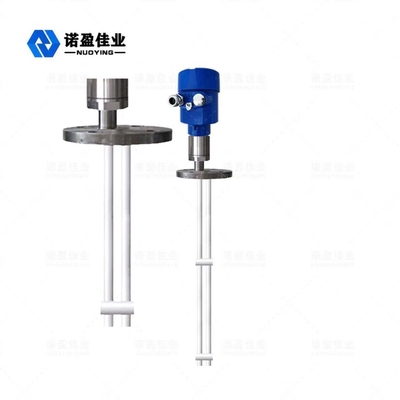

Μετρητής επιπέδου εφαρμογών μεγάλου εύρους NYSP-M22 RF υψηλής ευαισθησίας
NYSP-M22 Αρχή λειτουργίας μετρητή στάθμης εισόδου RF
Ο μετρητής στάθμης υγρού εισαγωγής ραδιοσυχνοτήτων είναι ένα προϊόν συνεχούς μέτρησης στάθμης υγρού που βασίζεται στην αρχή εισαγωγής ραδιοσυχνοτήτων.Το προϊόν έχει τα πλεονεκτήματα της υψηλής σταθερότητας, της υψηλής ευαισθησίας και του μεγάλου εύρους εφαρμογής.Σε σύγκριση με τον παραδοσιακό μετρητή στάθμης υγρού χωρητικότητας, ο αρθρωτός σχεδιασμός μπορεί να κάνει τη ρύθμιση του οργάνου απλή και βολική.Μετά τη ρύθμιση, μπορεί να χρησιμοποιηθεί κανονικά και χωρίς συντήρηση εφ' όρου ζωής.Επιτρέπει στους χρήστες να κατανοήσουν διαισθητικά τη λειτουργία του εξοπλισμού και να αντιμετωπίσουν τα προβλήματα έγκαιρα.Είναι επίσης ασφαλές και αξιόπιστο σε περίπλοκες βιομηχανικές περιπτώσεις.
Η τεχνολογία μέτρησης αγωγιμότητας ραδιοσυχνοτήτων είναι μια τεχνολογία μέτρησης στάθμης υγρού με μοναδικά πλεονεκτήματα.Αν και αυτή η ιδέα είναι πολύ παρόμοια με τη γενική τεχνολογία μέτρησης χωρητικότητας, η τεχνολογία αγωγιμότητας RF προσθέτει κύκλωμα ασπίδας κίνησης και κύκλωμα κοπής στην ηλεκτρονική μονάδα, επιτρέποντας έτσι την ανεξάρτητη μέτρηση της αντίστασης αντίστασης και χωρητικότητας.Ο φυσικός νόμος υπολογίζει ότι η σύνθετη αντίσταση οποιασδήποτε ανάρτησης είναι ίση με τη χωρητική αντίσταση οποιασδήποτε ανάρτησης, επομένως η επίδραση της ανάρτησης μπορεί να μετρηθεί από τη μετατόπιση φάσης του ταλαντούμενου κυκλώματος και να εξαλειφθεί από τη συνολική έξοδο.
Ο αισθητήρας του μετρητή αγωγιμότητας ραδιοσυχνότητας είναι εγκατεστημένος στη δεξαμενή αποθήκευσης και το σήμα ραδιοσυχνότητας που προκαλείται από πιθανή αλλαγή λαμβάνεται μέσω του καθετήρα.Το κάλυμμα κίνησης του αισθητήρα μπορεί να εμποδίσει το ρεύμα RF να σχηματίσει βρόχο μέσω του αναρτημένου υλικού, διασφαλίζοντας έτσι την ακρίβεια της μέτρησης του οργάνου.
|
Τυπική Εφαρμογή |
Υγρό, σκόνη, στερεό |
| Μοντέλα προϊόντων |
NYSP-M22 |
| Τύπος κεραίας | Εύκαμπτο καλώδιο, σκληρή ράβδος |
| Υλικό κεραίας | PTFE, 304, 316 |
| Εύρος μέτρησης | 0~20m (εκατοντάδες μέτρα μπορούν να μετρηθούν για βαθιά πηγάδια, προσαρμοσμένα) |
| Ακρίβεια μέτρησης | 0,05%~0,1%F.μικρό |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Θερμοκρασία διεργασίας | -40~+130℃ |
| Πίεση διεργασίας | -0,1 ~ 4,0 MPa |
| Σύνδεση διαδικασίας | Κλωστή, φλάντζα (προαιρετικά) |
| Ηλεκτρική διεπαφή | M20 × 1,5, ½ "NPT |
| Βαθμός προστασίας | IP65, IP67, IP68 (προαιρετικό) |
|
Βαθμός απόδειξης έκρηξης |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (δείτε το πιστοποιητικό για λεπτομέρειες) |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν και να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
NYSP-M22 Χαρακτηριστικά σχεδίασης μετρητή εισόδου RF
Ο μοναδικός σχεδιασμός του κυκλώματος θωράκισης οδήγησης υλικού κατά της ανάρτησης μπορεί να βελτιώσει την απόδοση των υλικών κατά της ανάρτησης.
Εύρος ισχύος.13~35V DC
Θερμοκρασία διαδικασίας προσαρμοστικού καθετήρα - 100 ℃ ~ 800 ℃
Καμία τυφλή μέτρηση δεν μπορεί να εφαρμοστεί σε οριζόντια μέτρηση 12 cm ή ακόμα και πολλών cm
Το μέγιστο εύρος μέτρησης μπορεί να είναι αρκετές εκατοντάδες μέτρα ή ακόμα και αρκετές εκατοντάδες μέτρα
Η μέτρηση της διεπαφής των παχύρρευστων υλικών είναι το μεγαλύτερο πλεονέκτημα του οργάνου
Σταθερή και αξιόπιστη απόδοση, ανθεκτική στο αλεύρι, την τραχύτητα, τον ατμό, την κρυστάλλωση και την εναπόθεση κεριού
Μη συντήρηση, μη κινούμενα μέρη, μη φθαρμένα εξαρτήματα, ακανόνιστος καθαρισμός, συντήρηση και θέση σε λειτουργία
