Λεπτομέρειες:
|
| Επιφάνεια πίεσης διεργασίας: | -0.1~4.0Mpa | παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus |
|---|---|---|---|
| Τύπος κεραίας: | Εύκαμπτο καλώδιο, σκληρή ράβδος, μονωμένη σκληρή ράβδος και στα δύο άκρα | Τυπική Εφαρμογή: | Υγρό, σκόνη, στερεό |
| Μοντέλα προϊόντων: | Nysp-M21 | Υλικό κεραίας: | PTFE, 304, 316 |
| Ακρίβεια θερμοκρασίας: | -40~+130℃ | Εύρος μέτρησης: | 3μ, 20μ |

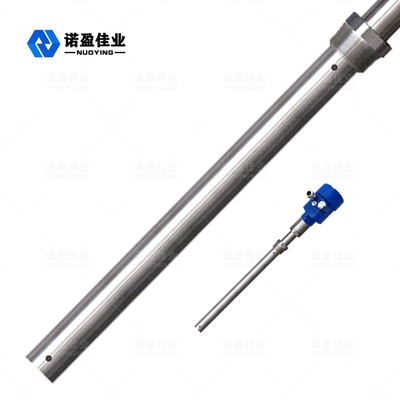

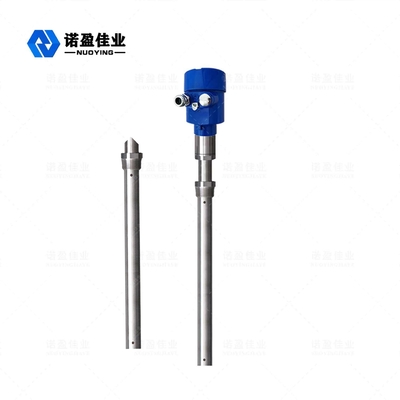

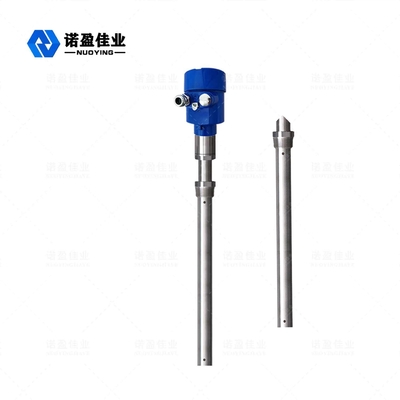

NYSP-M21 RF Μοναδική τεχνολογία μέτρησης επιπέδου Μετρητής επιπέδου
NYSP-M21 Αρχή λειτουργίας μετρητή στάθμης εισόδου RF
Ο μετρητής στάθμης εισαγωγής ραδιοσυχνοτήτων είναι ένα προϊόν συνεχούς μέτρησης στάθμης που βασίζεται στην αρχή της εισόδου ραδιοσυχνοτήτων.Το προϊόν έχει τα πλεονεκτήματα της υψηλής σταθερότητας, της υψηλής ευαισθησίας και της ευρείας εφαρμογής.Σε σύγκριση με τον παραδοσιακό χωρητικό μετρητή στάθμης, ο αρθρωτός σχεδιασμός μπορεί να χρησιμοποιηθεί για να ρυθμίσετε το όργανο απλά και άνετα.Μόλις ολοκληρωθεί η ρύθμιση, μπορεί να χρησιμοποιηθεί κανονικά και χωρίς συντήρηση εφ' όρου ζωής.Επιτρέπει στους χρήστες να κατανοήσουν διαισθητικά τη λειτουργία του εξοπλισμού και να αντιμετωπίσουν έγκαιρα προβλήματα.Είναι επίσης ασφαλές και αξιόπιστο σε περίπλοκες βιομηχανικές περιπτώσεις.
Η τεχνολογία μέτρησης αγωγιμότητας ραδιοσυχνοτήτων είναι μια τεχνολογία μέτρησης στάθμης υγρού με μοναδικά πλεονεκτήματα.Αν και αυτή η ιδέα είναι πολύ παρόμοια με τη γενική τεχνολογία μέτρησης χωρητικότητας, η τεχνολογία αγωγιμότητας RF προσθέτει κύκλωμα ασπίδας κίνησης και κύκλωμα κοπής στην ηλεκτρονική μονάδα, επιτρέποντας έτσι την ανεξάρτητη μέτρηση της αντίστασης αντίστασης και χωρητικότητας.Ο φυσικός νόμος υπολογίζει ότι η σύνθετη αντίσταση οποιασδήποτε ανάρτησης είναι ίση με την αντίσταση χωρητικότητας οποιασδήποτε ανάρτησης, επομένως η επίδραση της ανάρτησης μπορεί να μετρηθεί με τη μετατόπιση φάσης του ταλαντούμενου κυκλώματος και να εξαλειφθεί από τη συνολική έξοδο.
Ο αισθητήρας του μετρητή αγωγιμότητας ραδιοσυχνοτήτων είναι εγκατεστημένος στη δεξαμενή αποθήκευσης και το σήμα ραδιοσυχνότητας που προκαλείται από την αλλαγή δυναμικού λαμβάνεται μέσω του καθετήρα.Το κάλυμμα κίνησης του ανιχνευτή μπορεί να εμποδίσει το ρεύμα ραδιοσυχνοτήτων να γυρίζει για να σχηματίσει βρόχο μέσω του αναρτημένου υλικού, διασφαλίζοντας έτσι την ακρίβεια της μέτρησης του οργάνου.
|
Τυπική Εφαρμογή |
Υγρό, σκόνη, στερεό |
| Μοντέλα προϊόντων |
NYSP-M21 |
| Τύπος κεραίας | Εύκαμπτο καλώδιο, σκληρή ράβδος,Μονωμένη σκληρή ράβδος και στα δύο άκρα |
| Υλικό κεραίας | PTFE, 304, 316 |
| Εύρος μέτρησης | 0~20m (εκατοντάδες μέτρα μπορούν να μετρηθούν για βαθιά πηγάδια, προσαρμοσμένα) |
| Ακρίβεια μέτρησης | 0,05%~0,1%F.μικρό |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Θερμοκρασία διεργασίας | -40~+130℃ |
| Πίεση διεργασίας | -0,1 ~ 4,0 MPa |
| Σύνδεση διαδικασίας | Κλωστή, φλάντζα (προαιρετικά) |
| Ηλεκτρική διεπαφή | M20 × 1,5, ½ "NPT |
| Βαθμός προστασίας | IP65, IP67, IP68 (προαιρετικό) |
| Βαθμός απόδειξης έκρηξης | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (δείτε το πιστοποιητικό για λεπτομέρειες) |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν και να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
NYSP-M21 Χαρακτηριστικά σχεδίασης μετρητή εισόδου RF
Το μοναδικό υλικό κατά της ανάρτησης οδηγεί τον σχεδιασμό του κυκλώματος θωράκισης, μπορεί να βελτιώσει την ικανότητα του υλικού κατά της ανάρτησης.
Εύρος ισχύος.13 ~ 35vdc
Προσαρμοστική θερμοκρασία διαδικασίας ανιχνευτή.- 100 ℃ ~ 800 ℃
Καμία τυφλή μέτρηση δεν μπορεί να εφαρμοστεί σε οριζόντιες μετρήσεις 12 εκατοστών ή ακόμα και λίγων εκατοστών
Το μέγιστο εύρος μέτρησης μπορεί να είναι εκατοντάδες μέτρα ή ακόμα και εκατοντάδες μέτρα
Η μέτρηση της διεπαφής των παχύρρευστων υλικών είναι το μεγαλύτερο πλεονέκτημα του οργάνου
Σταθερή και αξιόπιστη απόδοση, ανθεκτική σε αλεύρι, τραχιά, υδρατμούς, κρύσταλλο, βύθιση κεριού
Μην συντηρείτε, δεν μετακινείτε εξαρτήματα, δεν φοριέται εύκολα, μην καθαρίζετε, συντηρείτε και διορθώνετε τακτικά
