Λεπτομέρειες:
|
| παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus | Επιφάνεια πίεσης διεργασίας: | -0.1~4.0Mpa |
|---|---|---|---|
| Τυπική Εφαρμογή: | Υγρό, σκόνη, μονωτικό στερεό εξαιρετικά υψηλής θερμοκρασίας | Μοντέλα προϊόντων: | Nysp-M20 |
| Τύπος κεραίας: | Εύκαμπτο καλώδιο, σκληρή ράβδος | Υλικό κεραίας: | PTFE, 304, 316 |
| Ακρίβεια θερμοκρασίας: | -40~+130℃,-100~+200℃ | Εύρος μέτρησης: | 0~20μ |

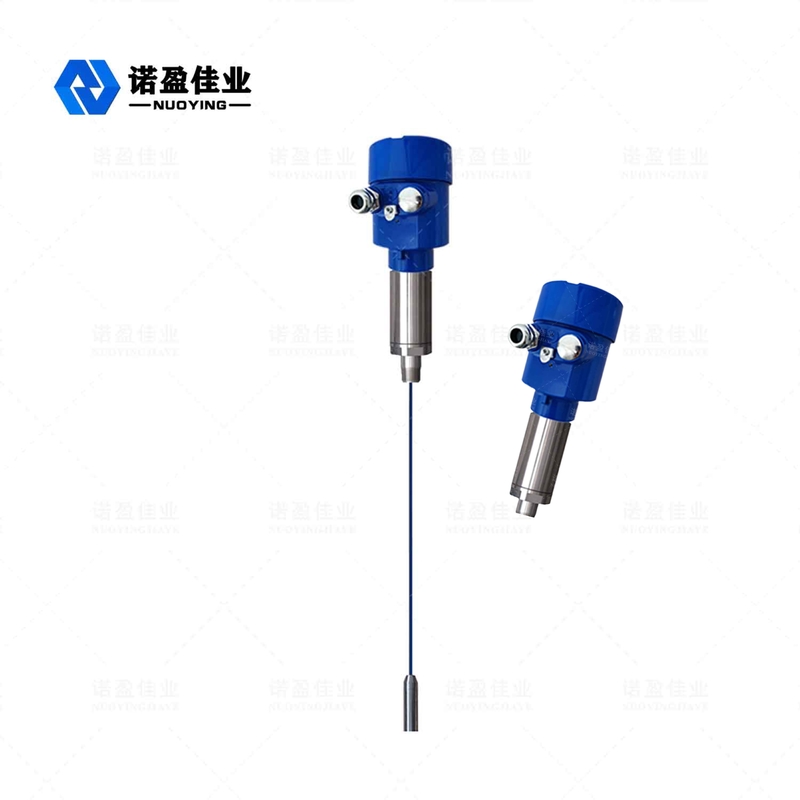

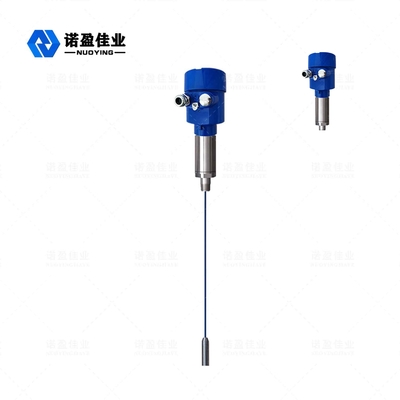

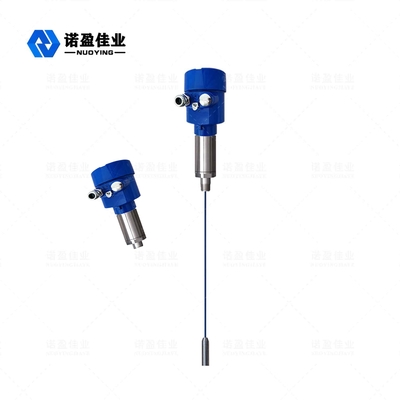

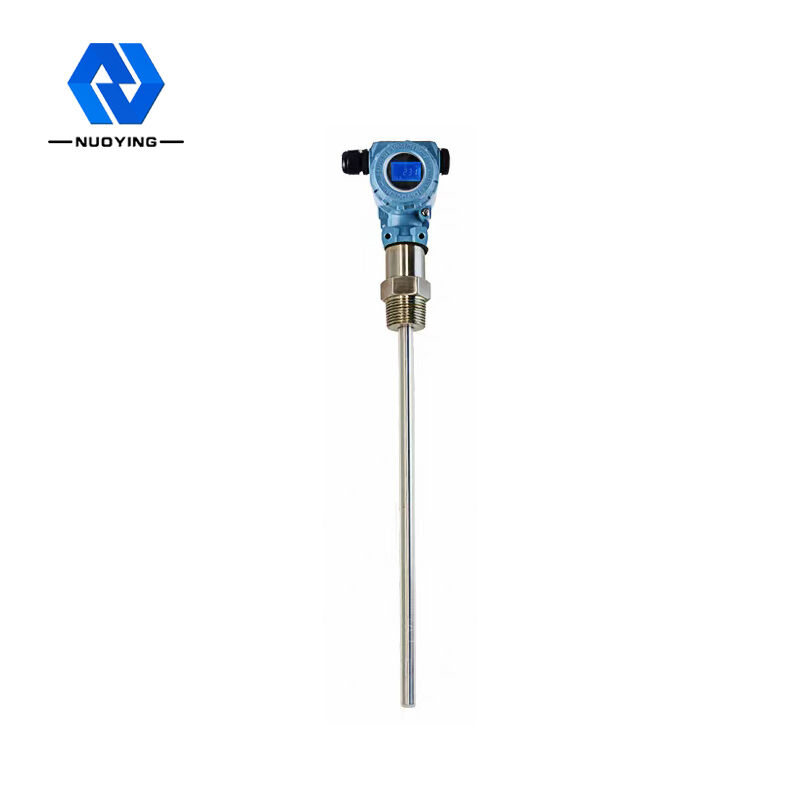

NYSP-M20 RF Admittance Fly Ash Resistance Μετρητής επιπέδου PTFE
NYSP-M20 Αρχή λειτουργίας μετρητή στάθμης εισόδου RF
Ο μετρητής στάθμης εισαγωγής ραδιοσυχνοτήτων είναι ένα προϊόν συνεχούς μέτρησης στάθμης που βασίζεται στην αρχή της εισόδου ραδιοσυχνοτήτων.Το προϊόν έχει τα πλεονεκτήματα της υψηλής σταθερότητας, της υψηλής ευαισθησίας και της ευρείας εφαρμογής.Σε σύγκριση με τον παραδοσιακό χωρητικό μετρητή στάθμης, ο αρθρωτός σχεδιασμός μπορεί να χρησιμοποιηθεί για να ρυθμίσετε το όργανο απλά και άνετα.Μόλις ολοκληρωθεί η ρύθμιση, μπορεί να χρησιμοποιηθεί κανονικά και χωρίς συντήρηση εφ' όρου ζωής.Επιτρέπει στους χρήστες να κατανοήσουν διαισθητικά τη λειτουργία του εξοπλισμού και να αντιμετωπίσουν έγκαιρα προβλήματα.Είναι επίσης ασφαλές και αξιόπιστο σε περίπλοκες βιομηχανικές περιπτώσεις.
Η τεχνολογία μέτρησης αγωγιμότητας Rf είναι μια τεχνολογία μέτρησης επιπέδου με μοναδικά πλεονεκτήματα.Αν και η ιδέα είναι πολύ παρόμοια με τις γενικές τεχνικές μέτρησης χωρητικότητας, οι τεχνικές αγωγιμότητας ραδιοσυχνοτήτων προσθέτουν ένα κύκλωμα θωράκισης κίνησης και ένα κύκλωμα κοπής στην ηλεκτρονική μονάδα, επιτρέποντας ανεξάρτητη μέτρηση της αντίστασης αντίστασης και χωρητικότητας.Οι νόμοι της φυσικής υπολογίζουν ότι η σύνθετη αντίσταση οποιασδήποτε ανάρτησης και η αντίσταση χωρητικότητας οποιασδήποτε ανάρτησης είναι ίσες, επομένως η επίδραση της ανάρτησης μπορεί να μετρηθεί με τη μετατόπιση φάσης του ταλαντευόμενου κυκλώματος και να εξαλειφθεί από τη συνολική έξοδο.
Ο αισθητήρας του μετρητή αγωγιμότητας RF είναι εγκατεστημένος στη δεξαμενή αποθήκευσης και το σήμα RF που προκαλείται από την αλλαγή του ηλεκτρικού δυναμικού λαμβάνεται μέσω του καθετήρα.Το κάλυμμα κίνησης του αισθητήρα εμποδίζει το ρεύμα ραδιοσυχνοτήτων να εκτραπεί μέσω του υλικού ανάρτησης για να σχηματίσει έναν δακτύλιο, διασφαλίζοντας έτσι την ακρίβεια της μέτρησης του οργάνου.
|
Τυπική Εφαρμογή |
Υγρό, σκόνη, μονωτικό στερεό εξαιρετικά υψηλής θερμοκρασίας |
| Μοντέλα προϊόντων |
NYSP-M20 |
| Τύπος κεραίας | Εύκαμπτο καλώδιο, σκληρή ράβδος |
| Υλικό κεραίας | PTFE, 304, 316 |
| Εύρος μέτρησης | 0~20m (εκατοντάδες μέτρα μπορούν να μετρηθούν για βαθιά πηγάδια, προσαρμοσμένα) |
| Ακρίβεια μέτρησης | 0,05%~0,1%F.μικρό |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Θερμοκρασία διεργασίας | -40~+130℃,-100~+200℃ |
| Πίεση διεργασίας | -0,1 ~ 4,0 MPa |
| Σύνδεση διαδικασίας | Κλωστή, φλάντζα (προαιρετικά) |
| Ηλεκτρική διεπαφή | M20 × 1,5, ½ "NPT |
| Βαθμός προστασίας | IP65, IP67, IP68 (προαιρετικό) |
| Βαθμός απόδειξης έκρηξης | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (δείτε το πιστοποιητικό για λεπτομέρειες) |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν και να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
NYSP-M20 Χαρακτηριστικά σχεδίασης μετρητή εισόδου RF
Το μοναδικό υλικό κατά της ανάρτησης οδηγεί τον σχεδιασμό του κυκλώματος θωράκισης, μπορεί να βελτιώσει την ικανότητα του υλικού κατά της ανάρτησης.
Εύρος ισχύος.13 ~ 35vdc
Προσαρμοστική θερμοκρασία διαδικασίας ανιχνευτή.- 100 ℃ ~ 800 ℃
Καμία τυφλή μέτρηση δεν μπορεί να εφαρμοστεί σε οριζόντιες μετρήσεις 12 εκατοστών ή ακόμα και λίγων εκατοστών
Το μέγιστο εύρος μέτρησης μπορεί να είναι εκατοντάδες μέτρα ή ακόμα και εκατοντάδες μέτρα
Η μέτρηση της διεπαφής των παχύρρευστων υλικών είναι το μεγαλύτερο πλεονέκτημα του οργάνου
Σταθερή και αξιόπιστη απόδοση, ανθεκτική σε αλεύρι, τραχιά, υδρατμούς, κρύσταλλο, βύθιση κεριού
Μην συντηρείτε, δεν μετακινείτε εξαρτήματα, δεν φοριέται εύκολα, μην καθαρίζετε, συντηρείτε και διορθώνετε τακτικά
