Λεπτομέρειες:
|
| παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus | Επιφάνεια πίεσης διεργασίας: | -0.1~4.0Mpa |
|---|---|---|---|
| Τυπική Εφαρμογή: | Υγρό, σκόνη, στερεό, Διεπαφή παχύρρευστων υλικών | Μοντέλα προϊόντων: | Nysp-M19 |
| Τύπος κεραίας: | Εύκαμπτο καλώδιο, μονωμένο εύκαμπτο καλώδιο, σκληρή ράβδος | Υλικό κεραίας: | PTFE, 304, 316 |
| Ακρίβεια θερμοκρασίας διεργασίας: | -40~+130℃ | Εύρος μέτρησης: | 0~20μ |

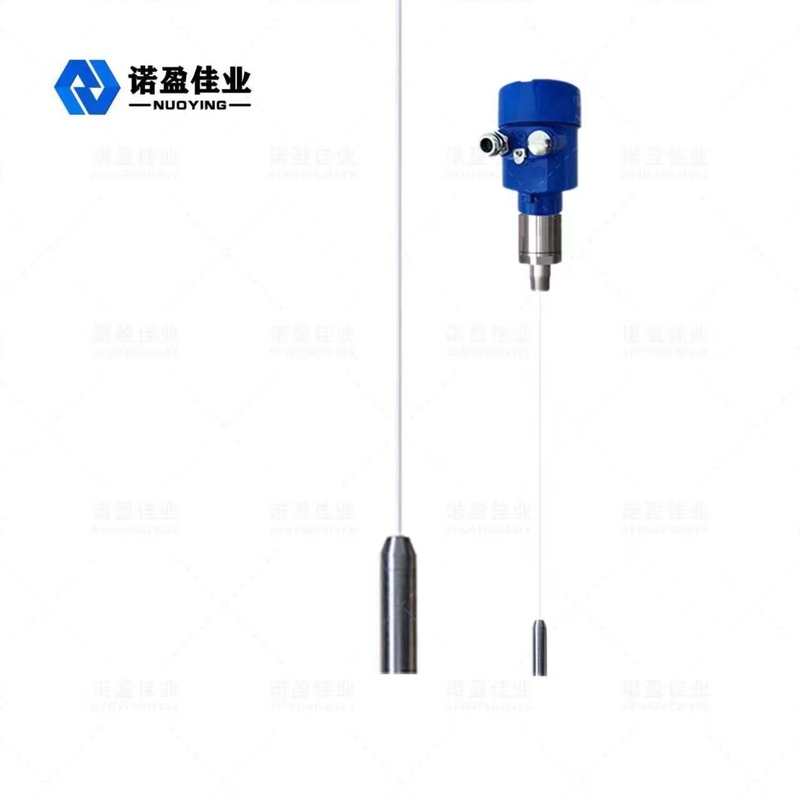

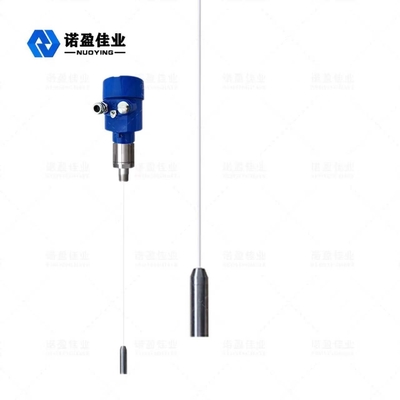

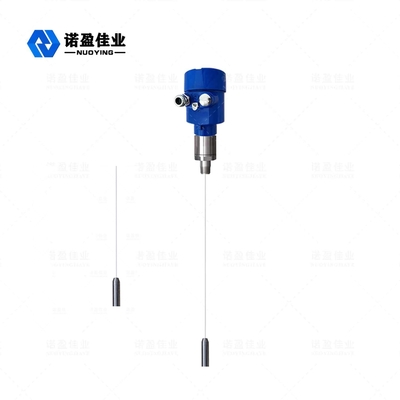

Μετρητής στάθμης μέτρησης διεπαφής ιξωδών υλικών εισόδου NYSP-M19 RF
NYSP-M19 Αρχή λειτουργίας μετρητή στάθμης εισόδου RF
Το επίπεδο συμπερίληψης Rf είναι ένα προϊόν μέτρησης συνεχούς επιπέδου που βασίζεται στην αρχή συμπερίληψης ραδιοσυχνοτήτων.Αυτό το προϊόν έχει τα πλεονεκτήματα της υψηλής σταθερότητας, της υψηλής ευαισθησίας και της ευρείας εφαρμογής.Σε σύγκριση με το συμβατικό στάδιο πυκνωτή, χρησιμοποιεί αρθρωτό σχεδιασμό και μπορεί εύκολα να ρυθμιστεί όργανα.Αφού ολοκληρωθεί η διαμόρφωση, μπορεί να χρησιμοποιηθεί κανονικά και μπορεί να διατηρηθεί εφ' όρου ζωής.Χρησιμοποιεί το σπίτι για να απεικονίσει τις λειτουργίες και να αντιμετωπίσει τα προβλήματα έγκαιρα.Είναι επίσης ασφαλές και αξιόπιστο σε πολύπλοκο βιομηχανικό περιβάλλον.
Η τεχνολογία μέτρησης αγωγιμότητας Rf είναι μια τεχνολογία μέτρησης επιπέδου με μοναδικά πλεονεκτήματα.Αν και η ιδέα είναι πολύ παρόμοια με τις γενικές τεχνικές μέτρησης χωρητικότητας, οι τεχνικές αγωγιμότητας ραδιοσυχνοτήτων προσθέτουν ένα κύκλωμα θωράκισης κίνησης και ένα κύκλωμα κοπής στην ηλεκτρονική μονάδα, επιτρέποντας ανεξάρτητη μέτρηση της αντίστασης αντίστασης και χωρητικότητας.Οι νόμοι της φυσικής υπολογίζουν ότι η σύνθετη αντίσταση οποιασδήποτε ανάρτησης και η αντίσταση χωρητικότητας οποιασδήποτε ανάρτησης είναι ίσες, επομένως η επίδραση της ανάρτησης μπορεί να μετρηθεί με τη μετατόπιση φάσης του ταλαντευόμενου κυκλώματος και να εξαλειφθεί από τη συνολική έξοδο.
Ο αισθητήρας του μετρητή αγωγιμότητας RF είναι εγκατεστημένος στη δεξαμενή αποθήκευσης και το σήμα RF που προκαλείται από την αλλαγή του ηλεκτρικού δυναμικού λαμβάνεται μέσω του καθετήρα.Το κάλυμμα κίνησης του αισθητήρα εμποδίζει το ρεύμα ραδιοσυχνοτήτων να εκτραπεί μέσω του υλικού ανάρτησης για να σχηματίσει έναν δακτύλιο, διασφαλίζοντας έτσι την ακρίβεια της μέτρησης του οργάνου.
|
Τυπική Εφαρμογή |
Υγρό, σκόνη, στερεό,Διεπαφή παχύρρευστων υλικών |
| Μοντέλα προϊόντων |
NYSP-M19 |
| Τύπος κεραίας | Εύκαμπτο καλώδιο, μονωμένο εύκαμπτο καλώδιο, σκληρή ράβδος |
| Υλικό κεραίας | PTFE, 304, 316 |
| Εύρος μέτρησης | 0~20m (εκατοντάδες μέτρα μπορούν να μετρηθούν για βαθιά πηγάδια, προσαρμοσμένα) |
| Ακρίβεια μέτρησης | 0,05%~0,1%F.μικρό |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Θερμοκρασία διεργασίας | -40~+130℃ |
| Πίεση διεργασίας | -0,1 ~ 4,0 MPa |
| Σύνδεση διαδικασίας | Κλωστή, φλάντζα (προαιρετικά) |
| Ηλεκτρική διεπαφή | M20 × 1,5, ½ "NPT |
| Βαθμός προστασίας | IP65, IP67, IP68 (προαιρετικό) |
| Βαθμός απόδειξης έκρηξης | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (δείτε το πιστοποιητικό για λεπτομέρειες) |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν και να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
NYSP-M19 Χαρακτηριστικά σχεδίασης μετρητή εισόδου RF
Το μοναδικό υλικό κατά της ανάρτησης οδηγεί τον σχεδιασμό του κυκλώματος θωράκισης, το οποίο βελτιώνει την ικανότητα του υλικού κατά της ανάρτησης.
Εύρος ισχύος.13 ~ 35vdc
Προσαρμοστική θερμοκρασία διαδικασίας ανιχνευτή.- 100 ℃ ~ 800 ℃
Οι μετρήσεις νεκρής γωνίας δεν μπορούν να εφαρμοστούν σε οριζόντιες μετρήσεις 12 εκατοστών ή ακόμα και μερικών εκατοστών
Το μέγιστο εύρος μέτρησης μπορεί να είναι εκατοντάδες μέτρα ή ακόμα και εκατοντάδες μέτρα
Η μέτρηση της διεπαφής των παχύρρευστων υλικών είναι το μεγαλύτερο πλεονέκτημα του οργάνου
Σταθερή και αξιόπιστη απόδοση, ανθεκτική σε αλεύρι, τραχιά, υδρατμούς, κρύσταλλο, βύθιση κεριού
Μην συντηρείτε, μην μετακινείτε εξαρτήματα, μη φοριέται εύκολα εξαρτήματα, μην καθαρίζετε, συντηρείτε και διορθώνετε τακτικά
