Λεπτομέρειες:
|
| παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus | Ηλεκτρική διεπαφή: | M20 × 1,5, ½ "NPT |
|---|---|---|---|
| Τυπική Εφαρμογή: | Υγρό, σκόνη, στερεό | Εύρος μέτρησης: | 3μ, 20μ |
| Τύπος κεραίας: | Εύκαμπτο καλώδιο, μονωμένο εύκαμπτο καλώδιο, μη μονωμένο εύκαμπτο καλώδιο, σκληρή ράβδος | Υλικό κεραίας: | PTFE, 304, 316 |
| Μοντέλα προϊόντων: | Nysp-M18 | Ακρίβεια θερμοκρασίας διεργασίας: | -40~+130℃ |

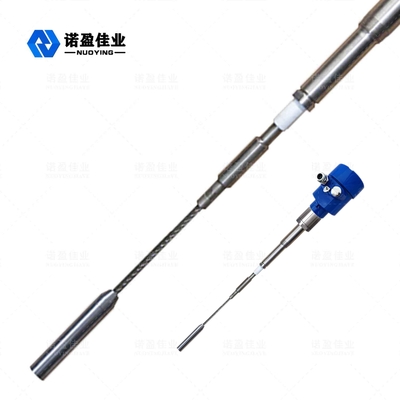

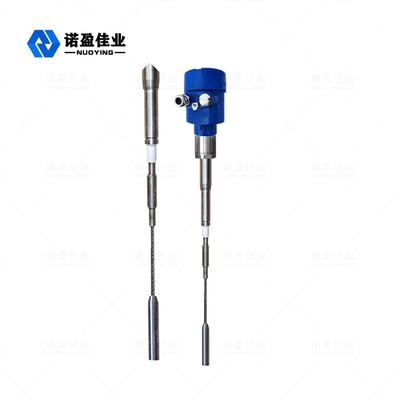

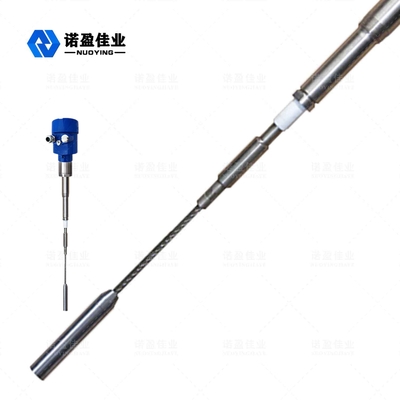

NYSP-M18 Χωρίς μέτρηση Νεκρή Ζώνη RF Admittance Μετρητής επιπέδου υψηλής ακρίβειας
NYSP-M18 Αρχή λειτουργίας μετρητή στάθμης εισόδου RF
Το επίπεδο εγγραφής RF είναι ένα προϊόν συνεχούς οριζόντιας μέτρησης που βασίζεται στην αρχή της αποδοχής ραδιοσυχνοτήτων.Αυτό το προϊόν έχει υψηλή σταθερότητα, υψηλή ευαισθησία και ευρέως χρησιμοποιούμενα πλεονεκτήματα.Σε σύγκριση με το παραδοσιακό επίπεδο πυκνωτή, χρησιμοποιεί ένα αρθρωτό σχέδιο που μπορεί εύκολα και εύκολα να ρυθμίσει τα όργανα.Αφού ολοκληρωθεί η ρύθμιση, μπορεί να χρησιμοποιηθεί κανονικά και μπορεί να διατηρηθεί εφ' όρου ζωής.Χρησιμοποιεί νοικοκυριά για να οπτικοποιήσει τη λειτουργία και να αντιμετωπίσει έγκαιρα προβλήματα.Είναι επίσης ασφαλές και αξιόπιστο σε ένα σύνθετο βιομηχανικό περιβάλλον.
Η τεχνολογία μέτρησης αγωγιμότητας ραδιοσυχνοτήτων είναι μια τεχνολογία οριζόντιας μέτρησης με μοναδικά πλεονεκτήματα.Αν και η ιδέα είναι πολύ παρόμοια με τη γενική τεχνολογία μέτρησης πυκνωτή, η τεχνολογία αγωγιμότητας RF προσθέτει το κύκλωμα θωράκισης οδήγησης και το κύκλωμα κοπής στη μονάδα ηλεκτρονίων, το οποίο μπορεί να μετρήσει ανεξάρτητα την αντίσταση της αντίστασης και της χωρητικότητας.Σύμφωνα με τον υπολογισμό του νόμου του φυσικού νόμου, οποιαδήποτε ανάρτηση της σύνθετης αντίστασης και της αντίστασης πυκνωτή οποιασδήποτε ανάρτησης είναι ίση, επομένως η επίδραση της ανάρτησης μπορεί να μετρηθεί με τη μετατόπιση φάσης του ταλαντευόμενου κυκλώματος και να εξαλειφθεί από τη συνολική έξοδο.
Ο αισθητήρας του οργάνου αγωγιμότητας ραδιοσυχνοτήτων είναι εγκατεστημένος σε μια δεξαμενή αποθήκευσης και το σήμα ραδιοσυχνοτήτων που προκαλείται από την αλλαγή δυναμικού λαμβάνεται μέσω του καθετήρα.Το κάλυμμα μετάδοσης κίνησης του καθετήρα μπορεί να εμποδίσει το ρεύμα ραδιοσυχνοτήτων να περιστρέφεται μέσω του υλικού ανάρτησης για να σχηματίσει έναν δακτύλιο, διασφαλίζοντας έτσι την ακρίβεια της μέτρησης του οργάνου.
|
Τυπική Εφαρμογή |
Υγρό, σκόνη, στερεό |
| Μοντέλα προϊόντων |
NYSP-M18 |
| Τύπος κεραίας | Εύκαμπτο καλώδιο, μονωμένο εύκαμπτο καλώδιο, μη μονωμένο εύκαμπτο καλώδιο, σκληρή ράβδος |
| Υλικό κεραίας | PTFE, 304, 316 |
| Εύρος μέτρησης | 3m, 20m (εκατοντάδες μέτρα μπορούν να μετρηθούν για βαθιά πηγάδια, προσαρμοσμένα) |
| Ακρίβεια μέτρησης | 0,05%~0,1%F.μικρό |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Θερμοκρασία διεργασίας | -40~+130℃ |
| Πίεση διεργασίας | -0,1 ~ 4,0 MPa |
| Σύνδεση διαδικασίας | Κλωστή, φλάντζα (προαιρετικά) |
| Ηλεκτρική διεπαφή | M20 × 1,5, ½ "NPT |
| Βαθμός προστασίας | IP65, IP67, IP68 (προαιρετικό) |
| Βαθμός απόδειξης έκρηξης | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (δείτε το πιστοποιητικό για λεπτομέρειες) |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν και να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
NYSP-M18 Χαρακτηριστικά σχεδίασης μετρητή εισόδου RF
Ο μοναδικός σχεδιασμός του κυκλώματος θωράκισης του υλικού κατά της ανάρτησης οδηγεί στη βελτίωση της ικανότητας αποτροπής υλικών ανάρτησης.
Εύρος ισχύος.13 ~ 35 VDC
Προσαρμοστική θερμοκρασία διαδικασίας ανιχνευτή.-100 ℃ ~ 800 ℃
Καμία μέτρηση νεκρής γωνίας δεν μπορεί να εφαρμοστεί σε οριζόντια τιμή μέτρησης 12 εκατοστών ή ακόμα και μερικών εκατοστών
Το μέγιστο εύρος μέτρησης μπορεί να φτάσει εκατοντάδες μέτρα ή ακόμα και εκατοντάδες μέτρα
Η μέτρηση διεπαφής κολλωδών υλικών είναι το μεγαλύτερο πλεονέκτημα του οργάνου
Σταθερή και αξιόπιστη απόδοση, αντοχή σε αλεύρι, τραχιά, υδρατμούς, κρύσταλλο και νεροχύτη κεριού
Χωρίς συντήρηση, χωρίς εξαρτήματα άσκησης, μη ευκολοφόρετα εξαρτήματα, χωρίς τακτικό καθαρισμό, συντήρηση και αποσφαλμάτωση
