Λεπτομέρειες:
|
| Τυπική εφαρμογή: | Χαμηλό υγρό διηλεκτρικής σταθεράς | Υλικό κεραιών: | Σκληρή ράβδος βαρελιών |
|---|---|---|---|
| Παροχή ηλεκτρικού ρεύματος: | 24 VDC | μέση θερμοκρασία: | -40~+200℃ |
| Πίεση διαδικασίας: | -0.1~8.0MPa | σύνδεσμος διαδικασίας: | Νήμα, φλάντζα (προαιρετική) |
| επίπεδα προστασίας: | IP6 7 | explosionproof ταξινόμηση: | ExiaIICT6 (προαιρετικά) |
| Υψηλό φως: | Πομπός RF επιπέδου σκληρής ράβδου κάννης,πομπός υγρού ραδιοσυχνοτήτων χαμηλής διηλεκτρικής σταθεράς |
||

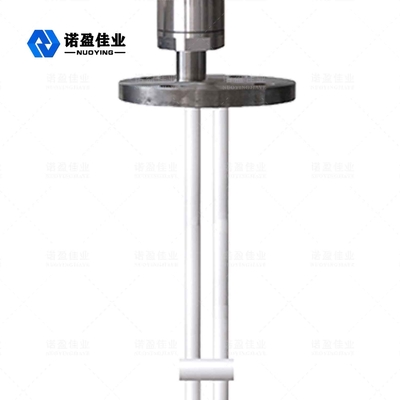

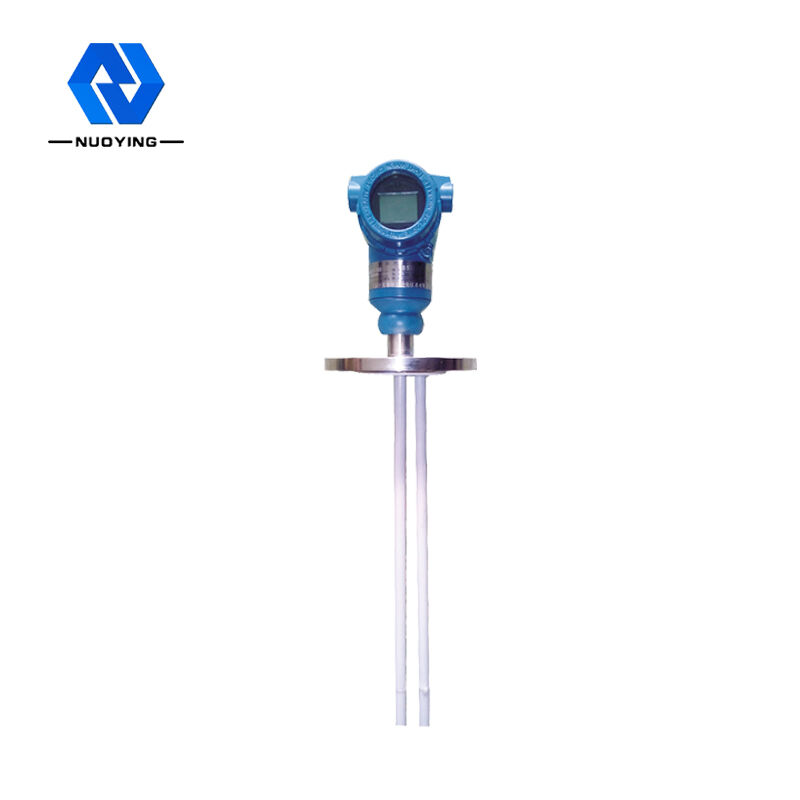

NYSP-M21 RF Admittance Level Transmitter για Χαμηλή διηλεκτρική σταθερά υγρά
Η αρχή λειτουργίας του NYSP-M21 RF Admittance Level Transmitter for Low Dielectric Constant Liquid
Ο μετρητής στάθμης εισαγωγής ραδιοσυχνοτήτων αποτελείται κυρίως από ένα τμήμα ανίχνευσης και ένα τμήμα μετάδοσης.Το τμήμα ανίχνευσης περιλαμβάνει έναν καθετήρα, ένα προστατευτικό περίβλημα κ.λπ., Ενισχυτής κίνησης διαμόρφωσης, σύνδεσμος απόσβεσης φίλτρου, όριο τάσης και κύκλωμα μετατροπής τάσης-ρεύματος κ.λπ. Σύμφωνα με την αρχή της γέφυρας, η αυξημένη χωρητικότητα λόγω της ανόδου της στάθμης του υγρού κάνει τη γέφυρα μη ισορροπημένη.Ταυτόχρονα, η τάση εξόδου του αποδιαμορφωτή, η οποία είναι ανάλογη με την ανισορροπία της γέφυρας, φιλτράρεται και ενισχύεται, μειώνεται η έξοδος και μετατρέπεται σε τάση/ρεύμα.Σήμα ρεύματος 4-20mA ανάλογο της στάθμης.Είτε πρόκειται για μετρητή στάθμης χωρητικότητας ραδιοσυχνοτήτων είτε για μετρητή στάθμης αποδοχής ραδιοσυχνοτήτων, μπορεί να μετρήσει με ακρίβεια τη στάθμη του μέσου, αλλά σε σύγκριση με τον συνηθισμένο μετρητή στάθμης χωρητικότητας ραδιοσυχνοτήτων, ο μετρητής στάθμης αποδοχής ραδιοσυχνοτήτων είναι πιο κατάλληλος για τη μέτρηση του επίπεδο υλικού, επειδή μπορεί Η επίδραση του κρεμασμένου υλικού στη μέτρηση της στάθμης του υλικού είναι καλά χειρισμένη.
Χαρακτηριστικά σχεδίουτου NYSP-M21 RF Admittance Level Transmitter for Low Dielectric Constant Liquid
◎ αντικρέμασμα: ο μοναδικός σχεδιασμός του κυκλώματος ασπίδας οδήγησης βελτιώνει την αντικρεμαστή ικανότητα
◎ Εύρος τροφοδοσίας: Εύρος λειτουργίας τροφοδοτικού: 13 ~ 35vdc
◎ θερμοκρασία διαδικασίας ανιχνευτή: - 100 ℃ ~ 800 ℃
◎ Καμία μέτρηση νεκρής ζώνης, μπορεί να εφαρμοστεί σε μεγάλο εύρος περιπτώσεων μέτρησης επιπέδου υλικού άνω των δέκα εκατοστών ή ακόμη και πολλών εκατοστών
◎Η μέγιστη εμβέλεια μέτρησης μπορεί να φτάσει εκατοντάδες μέτρα, ακόμη και εκατοντάδες μέτρα
◎Η μέτρηση διεπαφής ιξώδους υλικού είναι ένα μεγάλο πλεονέκτημα αυτού του οργάνου
◎Σταθερή και αξιόπιστη απόδοση, ανθεκτική σε ιπτάμενη τέφρα, υλικό πτώσης, υδρατμούς, κρυστάλλωση και κερί
◎ Χωρίς κίνηση, χωρίς εξαρτήματα που φοριούνται εύκολα, χωρίς τακτικό καθαρισμό, συντήρηση και διόρθωση σφαλμάτων
Τεχνικές παράμετροιτου NYSP-M21 RF Admittance Level Transmitter for Low Dielectric Constant Liquid
| Τυπική εφαρμογή | Υγρό (διάβρωση, αγωγιμότητα, χαμηλή διηλεκτρική σταθερά, ανάδευση, διεπαφή, ηλεκτρική αφυδάτωση, ιξώδες, βαθύ πηγάδι, εξαιρετικά μεγάλη εμβέλεια και άλλες περιπτώσεις) |
| Σκόνη (αγωγιμότητα, μονωτική σκόνη κ.λπ.) | |
| Στερεό (αγωγιμότητα, μονωτικό, μονωτικό στερεό εξαιρετικά υψηλής θερμοκρασίας κ.λπ.) | |
|
Μοντέλο προϊόντος
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Φόρμα κεραίας
|
Μαλακό καλώδιο, μονωμένο μαλακό καλώδιο, μη μονωμένο μαλακό καλώδιο, σκληρή ράβδος, μονωμένη σκληρή ράβδος, μονωμένη σκληρή ράβδος και στα δύο άκρα, κυλινδρική σκληρή ράβδος |
| Υλικό κεραίας | PTFE, 304,316 |
| εύρος μέτρησης | 3m, 20m (Το βαθύ πηγάδι μπορεί να μετρήσει εκατοντάδες μέτρα και μπορεί να προσαρμοστεί) |
| Μήκος κύματος | 635-650 χλστ |
| Ακρίβεια μέτρησης | 0,05%~0,1%FS |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC |
|
έξοδο σήματος |
4...20mA/HART/ RS485/Modbus…. |
| Θερμοκρασία διεργασίας | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| Πίεση διαδικασίας |
-0,1~1,6MPa,-0,1~4,0MPa, -0,1~6,3MPa |
| Σύνδεση διαδικασίας | σπείρωμα βίδας, φλάντζα (επιλέξιμο) |
| Ηλεκτρική διεπαφή | M20*1,5,½ ″NPT |
| επίπεδα προστασίας | IP65,IP67,IP68 (επιλέξιμο) |
| Αντιεκρηκτικό βαθμό | Exia II CT6 Ga,Exd II CT6 Gb (Δείτε πιστοποιητικό για λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
