Λεπτομέρειες:
|
| Τυπική εφαρμογή: | Υγρό | Μοντέλο προϊόντος: | NYCZ500 |
|---|---|---|---|
| Μέθοδος εγκατάστασης: | Τοπ-τοποθετημένος | Εύρος μέτρησης: | 050~5000mm (τύπος καλωδίων: 25m) 505000mm |
| Ακρίβεια μέτρησης: | +0.5mm | Θερμοκρασία διαδικασίας: | - 40~+120 ℃ |
| Πίεση διαδικασίας: | -0.1~1.6MPa, - 0.1~2.5MPa | Σύνδεση: | Νήμα, φλάντζα, υποστήριγμα (προαιρετικό) |
| Υψηλό φως: | Απομονωμένος πομπός μαγνητικού επιπέδου,Πομπός μαγνητικού επιπέδου αιωρούμενης μπάλας,μετρητής στάθμης τύπου βιομηχανικού μαγνητικού πλωτήρα |
||
Εντελώς απομονωμένος Μαγνητικήφάλοβόμπάλαεπίπεδομετρητής ασφαλές και αξιόπιστοΒιομηχανικές Εφαρμογές
Απλή Δομή Μαγνητικήφάλοβόing Ball μεγάλοβεληνεκέςΣταθερή λειτουργία μετρητή Αρχή λειτουργίας

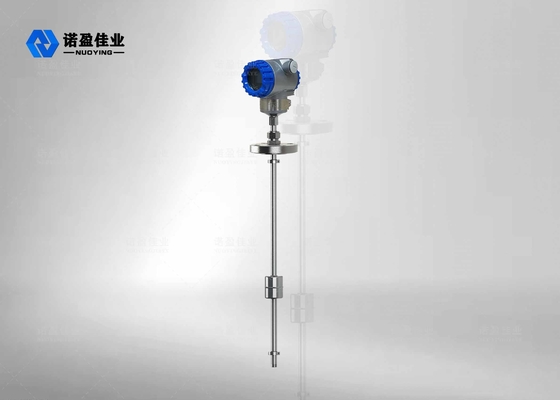

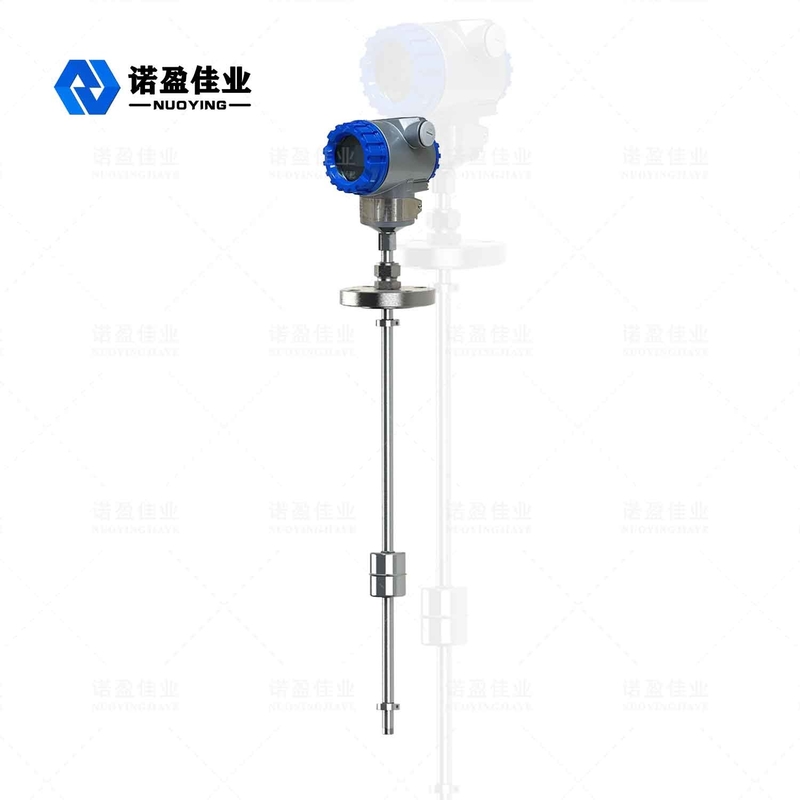

Ο μετρητής στάθμης μαγνητικής αιωρούμενης μπάλας υιοθετεί μια μαγνητική μπάλα επίπλευσης σε σχήμα δακτυλίου για να κάνει τους ξηρούς σωλήνες καλαμιού στην κύρια ράβδο μέτρησης να τραβήξουν προς τα μέσα καθώς αυξάνεται η στάθμη του υγρού.Στη συνέχεια μετατρέπει τη στάθμη του υγρού σε αντίστοιχη αντίσταση προκειμένου να εξάγει το σήμα.Μετατρέπει το σήμα αντίστασης σε έξοδο ρεύματος δύο καλωδίων 4-20 mA εγκαθιστώντας μια μονάδα ενσωματωμένου κυκλώματος μετάδοσης στο κουτί διακλάδωσης.Ο μετρητής στάθμης μαγνητικού πλωτήρα παρέχει επίσης ψηφιακή οθόνη LED επί τόπου για τη μέτρηση της στάθμης του υγρού.Τα προϊόντα της σειράς NYFZ-X είναι στάνταρ, αντιδιαβρωτικά και αντιεκρηκτικά.
Ο μετρητής στάθμης μαγνητικής πλωτής μπάλας λειτουργεί με βάση την αρχή της επίπλευσης και της μαγνητικής σύζευξης.Μια ομάδα ξηρών σωλήνων καλαμιού και αντιστάσεων ακριβείας είναι εγκατεστημένα στον σωλήνα ανίχνευσης.Όταν η σφαίρα μαγνητικού πλωτήρα κινείται πάνω και κάτω κατά μήκος του σωλήνα ανίχνευσης με την αλλαγή της στάθμης του υγρού, οι σωλήνες ξηρού καλαμιού συνδέονται εναλλάξ για να αλλάξουν την τιμή αντίστασης εξόδου του σωλήνα ανίχνευσης.Η μονάδα κυκλώματος μετατροπής στο κουτί διακλάδωσης μετατρέπει την τιμή σε έξοδο ρεύματος 4~20 mA.

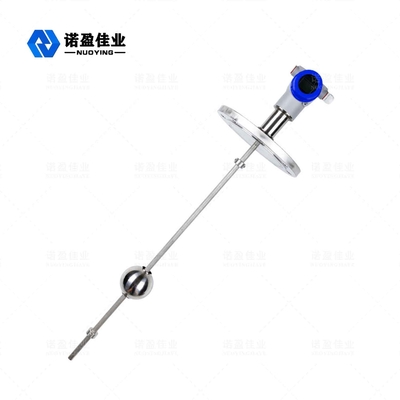

Η μπάλα επίπλευσης μπορεί να έχει διαφορετικά υλικά και σχήματα.Όπως 1Cr18Ni9Ti, PP, PVC, PTFE και άλλα υλικά.Για τη μέτρηση διαφόρων συνθηκών εργασίας όπως αντιδιαβρωτική, αντιεκρηκτική και αντίσταση πίεσης.Κατά την επιλογή ενός μετρητή στάθμης μαγνητικού πλωτήρα, προσέξτε την πυκνότητα και το ιξώδες του μετρούμενου μέσου για καλύτερη μέτρηση.
Μαγνητικήφάλοβόing Ball μεγάλοβεληνεκέςΜετρητής Χαρακτηριστικό σχεδίασης
◎ Απλή δομή, σταθερή και αξιόπιστη, σταθερή λειτουργία.
◎ Η οθόνη δείχνει τη στάθμη του υγρού με κόκκινο χρώμα, το οποίο είναι διαισθητικό, εντυπωσιακό και ευανάγνωστο.
◎ Μπορούν να επιλεγούν πολλαπλές φόρμες εγκατάστασης και φόρμες σύνδεσης.Μεγάλο εύρος μέτρησης, χωρίς τυφλή περιοχή σε όλη τη διαδικασία μέτρησης.
◎ Συνεχής μέτρηση της στάθμης του υγρού διαφόρων υγρών και υψηλής θερμοκρασίας, υψηλής πίεσης, διαβρωτικών, εύφλεκτων και εκρηκτικών μέσων.Οθόνη και δοκιμασμένο μέσο
◎ Εντελώς απομονωμένο, ασφαλές και αξιόπιστο.Ο επαγγελματικός σχεδιασμός μπορεί να πραγματοποιηθεί για ειδική πίεση και θερμοκρασία.
Μαγνητικήφάλοβόing Ball μεγάλοβεληνεκέςΜετρητήςΧαρακτηριστικό σχεδίασης
| Τυπική Εφαρμογή | υγρό |
| Μοντέλο προϊόντος | NYDFZ-X |
| Υλικό ανιχνευτή | 304, 316 |
| Εύρος μέτρησης | 50-5000mm |
| Κατανάλωση ενέργειας | 720 mW |
| Θερμοκρασία διεργασίας | - 40~+120 ℃ |
| Μέτρια Πυκνότητα | 500-2000kg/m3 |
| Πίεση διεργασίας | -0,1~+1,6MPa,-0,1~+2,5MPa |
| Σύνδεση διαδικασίας | νήμα, φλάντζα, βραχίονας (προαιρετικό) |
| Ηλεκτρική διεπαφή | M20 x 1,5, G3/4'' |
| Τροφοδοσία ρεύματος | 24 VDC, 220 VAC (προαιρετικό) |
| Εμφάνιση επί τόπου | LCD (προαιρετικό) |
| Βαθμός προστασίας | IP65 |
| Βαθμός αντιεκρηκτικής προστασίας | Exia II CT6 (λεπτομέρειες στο πιστοποιητικό) |
Μαγνητικήφάλοβόing Ball μεγάλοβεληνεκέςΜετρητήςΕφαρμογή προϊόντος
Ο μετρητής στάθμης μαγνητικής πλωτής μπάλας είναι κατάλληλος για εμφάνιση στάθμης υγρού σε δοχεία χημικού, πετρελαίου και άλλου βιομηχανικού εξοπλισμού.Επί του παρόντος, έχει χρησιμοποιηθεί ευρέως στη μέτρηση και τον έλεγχο της στάθμης του υγρού των βιομηχανιών πετρελαίου, χημικών, μεταλλουργίας, ενέργειας, τροφίμων, φαρμακευτικών προϊόντων, χαρτιού και άλλων βιομηχανιών.
