Λεπτομέρειες:
|
Τυπική εφαρμογή: | Διάφορο υγρό, σκόνη, στερεό σιταριού | Μοντέλο προϊόντος: | NYCSUL-501 |
---|---|---|---|
Μέθοδος εγκατάστασης: | Νήμα, φλάντζα | Εύρος μέτρησης: | 5M (προσαρμοσμένος) |
Power Protection: | Κανονικά ανοίξτε, κλειστός κανονικά, τομέας μετατρέψιμος | Θερμοκρασία διαδικασίας: | 40~+130 ℃ (που προσαρμόζονται) |
Πίεση διαδικασίας: | <2> | παραγωγή σημάτων: | Παραγωγή DPDT 5A, 24VDC ή 5A, 220VAC |
Υψηλό φως: | Διακόπτης εισαγωγής Rf κατά της πρόσφυσης,Διακόπτης εισαγωγής Rf γενικής χρήσης,αισθητήρας επιπέδου εισαγωγής RF |

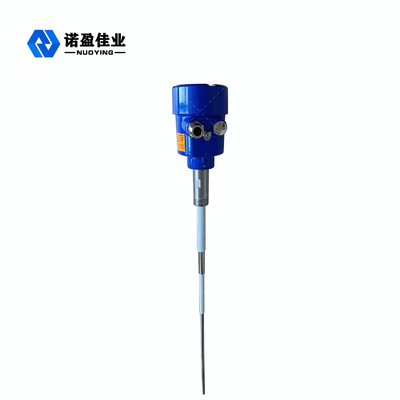

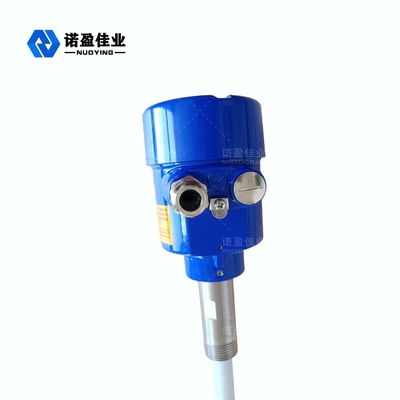

ΙσχυρόςUNiversality RF Admittance Switch AntiΕΝΑκαιsion Industrial Applicates
ΥψηλόςΕΝΑnd Αντοχή σε χαμηλή θερμοκρασία26 GHz RF Admittance Switch By Foam Ευρέως αφαιρούμενος καθετήραςΛειτουργική αρχή
Ο διακόπτης στάθμης εισαγωγής RF βασίζεται στην τεχνολογία πυκνωτών RF.Η κεφαλή του αισθητήρα λαμβάνει ραδιοσυχνότητα.Με συνεχή ανάλυση, επιβεβαίωση των επιπτώσεων που προκαλούνται από το περιβάλλον.Επειδή τα υλικά έχουν διαφορετικές διηλεκτρικές σταθερές και η αγωγιμότητά τους είναι διαφορετική από τον αέρα.η συνολική σύνθετη αντίσταση αλλάζει καθώς και η μετατόπιση της χωρητικότητας κατά την επαφή.Ο ενεργοποιημένος καθετήρας και το τοίχωμα του αγγείου σχηματίζουν δύο ηλεκτρόδια του πυκνωτή, έτσι ο μονωτήρας της κεφαλής του ανιχνευτή και ο περιβάλλοντας αέρας γίνονται διηλεκτρικά υλικά.Όταν ο αέρας (με διηλεκτρική σταθερά 1,0) αντικατασταθεί από οποιοδήποτε άλλο υλικό (με διηλεκτρική σταθερά>1), η χωρητική απόδοση θα ενισχυθεί.Αυτό αλλάζει την αντίσταση της εφαρμογής.Η αλλαγή της τιμής της χωρητικότητας προκαλεί την αλλαγή της σύνθετης αντίστασης.Το κύκλωμα μετρά το αποτέλεσμα και, στη συνέχεια, συγκρίνει με τα δεδομένα αναφοράς που καθορίζονται από τη ρύθμιση ευαισθησίας.
Η σωστή ρύθμιση της ευαισθησίας του διακόπτη στάθμης εισαγωγής RF επηρεάζει τη σωστή αλλαγή της εξόδου του αισθητήρα.Το κύκλωμα Null -KoTeTM του αισθητήρα μπορεί να κάνει το κύκλωμα μέτρησης να αγνοήσει τα υλικά που είναι στοιβαγμένα στον καθετήρα, διαφορετικά θα προκαλέσει αστοχία ευαισθησίας.Το κύκλωμα Null-KoTeTM διεγείρεται από την ίδια ραδιοσυχνότητα που εφαρμόζεται στην κεφαλή του αισθητήρα.Δεδομένου ότι το ρεύμα δεν μπορεί να ρέει στο ίδιο επίπεδο κυκλώματος, το κύκλωμα Null-KoTeTM εμποδίζει τη ροή ρεύματος που ρέει από τον ενεργοποιημένο αισθητήρα
μέσω στοιβαγμένου υλικού στο τοίχωμα του αγγείου.Σε αυτήν την περίπτωση, ο διακόπτης στάθμης εισαγωγής ραδιοσυχνοτήτων μπορεί να μετρήσει τη σωστή στάθμη του υλικού.
RFΕΝΑπαραχώρησημικρόΧαρακτηριστικό σχεδίασης μάγισσας
◎ Ισχυρή καθολικότητα: μπορεί να χρησιμοποιηθεί για τη μέτρηση διαφόρων αγώγιμων και μη αγώγιμων μέσων, όπως υγρών, παχύρρευστων ουσιών, σωματιδίων, σκονών και ιπτάμενης τέφρας.
◎ Κατά της πρόσφυσης: το κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας κύκλωμα κατά της πρόσφυσης μπορεί να εξαλείψει τα ψευδή σήματα που προκαλούνται από την πρόσφυση υλικού.
◎ Αφαιρούμενος αισθητήρας: δεν υπάρχει σύνδεση καλωδίου μεταξύ του ελεγκτή και του αισθητήρα, επομένως ο ελεγκτής μπορεί να αφαιρεθεί, να αντικατασταθεί και να επισκευαστεί ανά πάσα στιγμή, χωρίς να επηρεαστούν τα εισερχόμενα και τα εξερχόμενα υλικά.
◎ Αντοχή σε υψηλή και χαμηλή θερμοκρασία.Κατάλληλο για περιβάλλον εργασίας από - 184 ℃ έως 280 ℃ και μπορεί επίσης να παρασχεθεί κεραμικός καθετήρας κατάλληλος για υψηλότερη θερμοκρασία:
Μορφή εξόδου: Έξοδος σήματος ρελέ διπλού πόλου διπλού πόλου, με λυχνία κατάστασης για την εμφάνιση της κατάστασης εξόδου και λειτουργία καθυστέρησης 0 έως 30 δευτερολέπτων.
◎ Διάγνωση: μετά την ενεργοποίηση, το κύκλωμα του οργάνου ανιχνεύει αυτόματα εάν η κατάσταση λειτουργίας είναι κανονική.
RFΕΝΑπαραχώρησημικρόμάγισσαΤεχνική Παράμετρος
Τυπική Εφαρμογή | Διάφορα υγρά, σκόνη, κόκκους στερεό |
Μοντέλο προϊόντος | NYSP-861,NYSP-862,NYSP-863 |

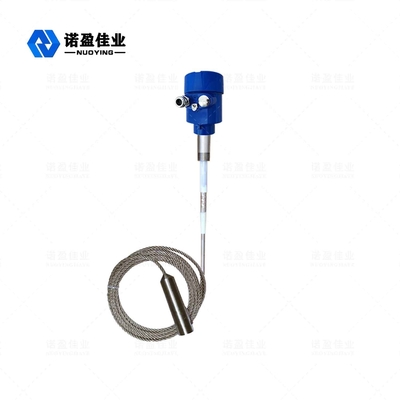

Τύπος κεραίας | σκληρή ράβδος, τύπος μαλακού καλωδίου |
Υλικό κεραίας | 304, PTFE |
Εύρος μέτρησης | 5 μέτρα (προσαρμοσμένο) |
Θερμοκρασία διεργασίας | 40~+130 ℃ (προσαρμοσμένο) |
Πίεση διεργασίας | <2,0 MPa |
Power Protection | κανονικά ανοιχτό, κανονικά κλειστό, πεδίο με δυνατότητα εναλλαγής |
Χρονοκαθυστερηση | 0~30s (ρυθμιζόμενο) |
Σύνδεση διαδικασίας | νήμα, φλάντζα, (προαιρετικό) |
Ηλεκτρική διεπαφή | M20 x 1,5,1/2" NPT |
Τροφοδοσία ρεύματος | 24 VDC, 220 VAC (προαιρετικό) |
Έξοδος σήματος | Έξοδος DPDT 5A, 24VDC ή 5A, 220VAC |
Βαθμός προστασίας | IP67, (προαιρετικό) |
Βαθμός αντιεκρηκτικής προστασίας | Exia II CT6 (λεπτομέρειες στο πιστοποιητικό) |
RFΕΝΑπαραχώρησημικρόμάγισσαΕφαρμογή προϊόντος
Μηχανήματα χύτευσης: ελέγξτε το επίπεδο της άμμου.
Περιβαλλοντική επεξεργασία νερού: ανίχνευση στάθμης λυμάτων:
◎ Υδραυλικά μηχανήματα: ελέγξτε τη στάθμη του λιπαντικού.
◎ Μηχανήματα κατασκευής: ελέγξτε τη στάθμη του σιλό τσιμέντου και της δεξαμενής ανάμειξης.
◎ Αλευρόμυλος: ελέγξτε τη στάθμη του αλευριού και των κόκκων σιταριού.
◎ Εργοστάσιο ζωοτροφών.Ανίχνευση επιπέδου σόγιαλευρου.
◎ Εγκατάσταση ηλεκτροπαραγωγής: ελέγξτε τη στάθμη της ιπτάμενης τέφρας.
◎ Εργοστάσιο γυαλιού: ελέγξτε το επίπεδο της χαλαζιακής άμμου και του υαλοπίνακα.
◎ Χημική μονάδα.Ανιχνεύστε το επίπεδο υγρού πολυεστέρα, σπάντεξ, οξέος, αλκαλίων και άλλων χημικών υλικών.
◎ Εργοστάσιο λέβητα: ελέγξτε τη στάθμη του νερού του τυμπάνου ατμού και άλλων δοχείων πίεσης.
◎ Άλλες περιπτώσεις: δοκιμή φυσικού αερίου, χυμού φρούτων, σάλτσας ντομάτας κ.λπ.
