Λεπτομέρειες:
|
Χαρακτηριστική εφαρμογή: | στερεό, υγρό, σκόνη | Πρότυπο προϊόντων: | NYRD806 |
---|---|---|---|
Τύπος κεραιών: | ανοξείδωτο | Υλικό κεραιών: | 304.316 |
Μέτρηση της σειράς: | 30m | Θερμοκρασία διαδικασίας: | -40°C~+250°C |
Πίεση διαδικασίας: | -0.1~4.0MPa | Ακρίβεια μέτρησης: | 0.05%~0.1% F.S |
Υψηλό φως: | 26ghz βιομηχανικός μετρητής επιπέδων ραντάρ,Συσκευή αποστολής σημάτων αισθητήρων επιπέδων υψηλών ραντάρ,SS304 συσκευή αποστολής σημάτων επιπέδων τύπων ραντάρ |

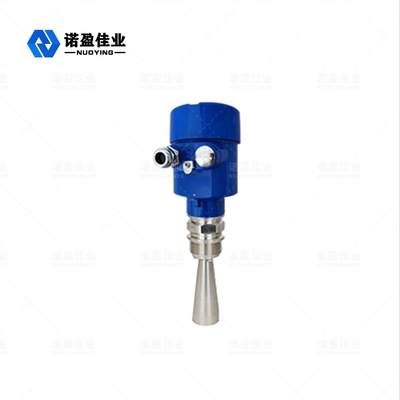

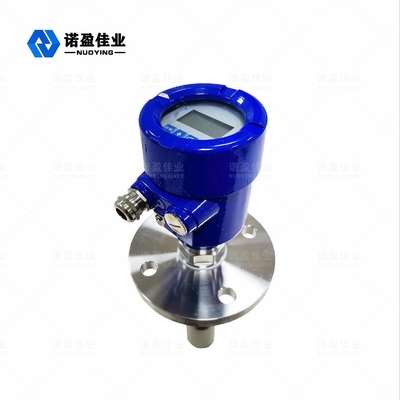

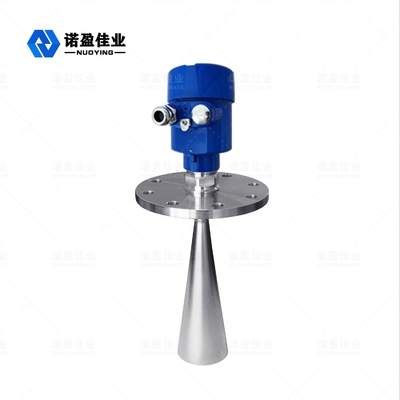

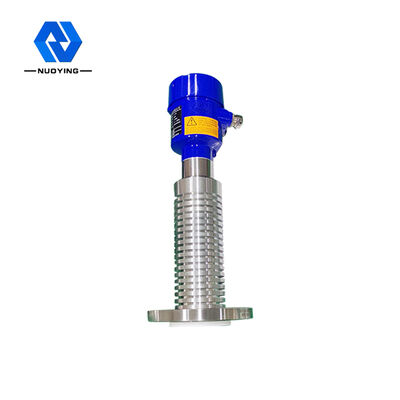

Συμπαγής μετρητής επιπέδων ραντάρ δομών 26GHz που υπομένει την υψηλή πίεση
Ισχυρή διείσδυση ευρύ Adaptbility στη βιομηχανική λειτουργούσα αρχή μετρητών επιπέδων ραντάρ Applicatons 26ghz
Οι αισθητήρες μετρητών NYRD80X επιπέδων ραντάρ serie είναι υψηλής συχνότητας όργανο μέτρησης επιπέδων τύπων ραντάρ 26GHz, με ένα μέγιστο μετρώντας τη σειρά 80 μέτρων. Η κεραία της διαβιβάζει τους στενούς σφυγμούς μικροκυμάτων, οι οποίοι διαβιβάζονται προς τα κάτω μέσω της κεραίας. Όταν το κύμα σφυγμού φθάνει στην επιφάνεια του μετρημένου μέσου, απεικονίζεται πίσω και παραλαμβάνεται από το σύστημα κεραιών πάλι. Το σήμα διαβιβάζεται στο ηλεκτρονικό μέρος κυκλωμάτων και μετατρέπεται αυτόματα σε ένα σήμα επιπέδων (επειδή η ταχύτητα διάδοσης σφυγμού είναι εξαιρετικά γρήγορη, το χρόνο που λαμβάνεται για το ηλεκτρομαγνητικό κύμα για να φθάσει στο στόχο και την επιστροφή στο δέκτη αφότου η αντανάκλαση είναι σχεδόν στιγμιαία).
26GHz χαρακτηριστικό σχεδιασμού μετρητών επιπέδων ραντάρ
◎Μικρό μέγεθος κεραιών, εύκολο να εγκαταστήσει Ραντάρ μη επαφών, καμία ένδυση, καμία ρύπανση.
◎Πιό σύντομο μήκος κύματος, καλύτερη αντανάκλαση για την κεκλιμένη στερεά επιφάνεια.
◎Μικρή γωνία ακτίνων και συγκεντρωμένη ενέργεια, η οποία ενισχύει το σήμα ηχούς και βοηθά να αποφύγει την παρέμβαση.
◎Μικρότεροι μόλυβδοι τυφλής περιοχής μέτρησης στην καλύτερη απόδοση στη μικρή μέτρηση δεξαμενών.
◎Η υψηλή συχνότητα, αυτό είναι η καλύτερη επιλογή για τη μέτρηση του στερεού και χαμηλού μέσου διηλεκτρικής σταθεράς.
26GHz παράμετρος προϊόντων μετρητών επιπέδων ραντάρ
Χαρακτηριστική εφαρμογή |
Στερεό, υγρό, σκόνη |
Πρότυπο προϊόντων | NYRD806 |
Κεραία TypeR | Ανοξείδωτο Stell |
Υλικό κεραιών | 304.316 |
Μέτρηση της σειράς | 30m |
Μέτρηση της ακρίβειας | 0.05%~0.1% Φ. S |
Θερμοκρασία διαδικασίας | - 40~+250 ℃ ( |
Διαδικασία Presure | - 0.1~4.0MPa |
Σύνδεση διαδικασίας | νήμα, υποστήριγμα, φλάντζα |
Ηλεκτρική διεπαφή | M20 Χ 1,5, 1/2 " NPT |
Δύναμη ανεφοδιασμού | 24VDC, 220VAC |
Παραγωγή σημάτων | 4-20 μΑ το /HART/RS485/Modbus.. |
Βαθμός προστασίας | IP67, IP68 (προαιρετικό) |
Explosionproof βαθμός | Exia ΙΙ CT6 GA, Exd ΙΙ CT6 ΜΒ (λεπτομέρειες στο πιστοποιητικό) |
