Λεπτομέρειες:
|
| Χαρακτηριστική εφαρμογή: | Σύνθετη εφαρμογή διαδικασίας (διάβρωση Stong) | Πρότυπο προϊόντων: | NYRD805 |
|---|---|---|---|

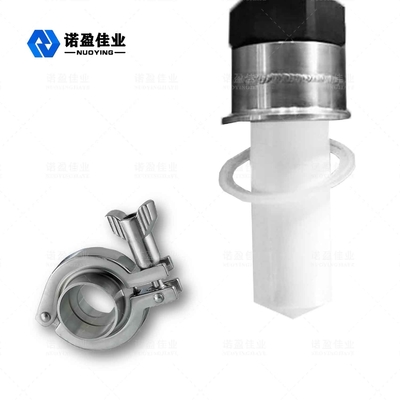

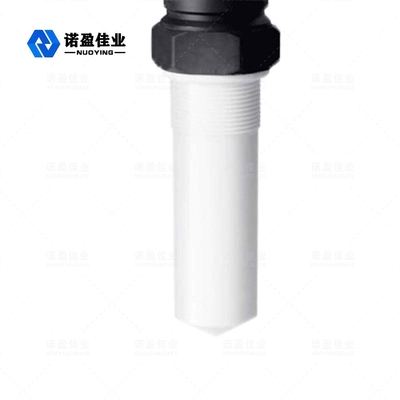

| Τύπος κεραιών: | τύπος ράβδων (PFTE) | Υλικό κεραιών: | 304, PTFE |
| Μέτρηση της σειράς: | 10m, 20m (που προσαρμόζονται) | Θερμοκρασία διαδικασίας: | -40°C~+130°C (above130 °C που προσαρμόζεται) |
| Πίεση διαδικασίας: | -0.1~0.3Mpa (που προσαρμόζονται) | ακρίβεια μέτρησης: | 0.05%~0.1% F.S |
| Υψηλό φως: | Συσκευή αποστολής σημάτων επιπέδων τύπων ραντάρ μη επαφών,Υγρός αισθητήρας επιπέδων ραντάρ τύπων ράβδων,Βιομηχανικός μετρητής 26ghz επιπέδων ραντάρ |
||

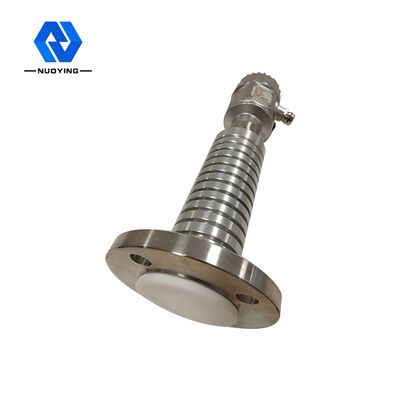

Η συμπαγής δομή εύκολη να εγκαταστήσει το μετρητή επιπέδων ραντάρ 26GHz μη δεν έρχεται σε επαφή με καμία ρύπανση βιομηχανικό Applicatons
Αντιδιαβρωτικός μετρητής επιπέδων ραντάρ 26GHz που δεν επηρεάζεται από τη λειτουργούσα αρχή Adaptbility αφρού ευρέως

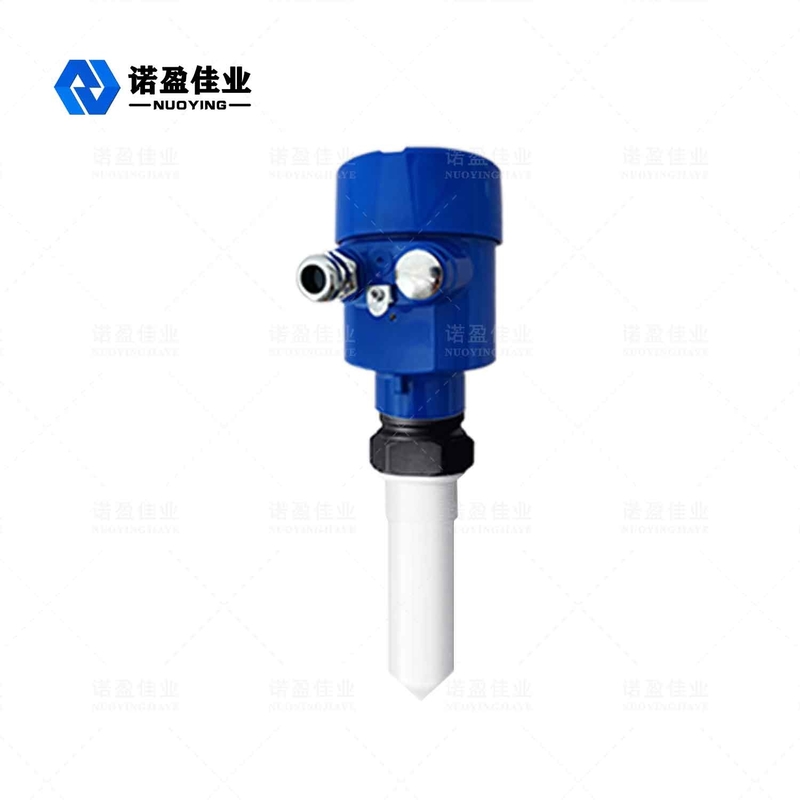

Οι αισθητήρες μετρητών NYRD80X επιπέδων ραντάρ serie είναι υψηλής συχνότητας όργανο μέτρησης επιπέδων τύπων ραντάρ 26GHz, με ένα μέγιστο μετρώντας τη σειρά 80 μέτρων. Η κεραία βελτιστοποιείται περαιτέρω, και ο νέος γρήγορος μικροεπεξεργαστής μπορεί να εκτελέσει την ανάλυση και την επεξεργασία σημάτων σε ένα υψηλότερο ποσοστό, έτσι ώστε το όργανο μπορεί να χρησιμοποιηθεί για μερικούς σύνθετους όρους μέτρησης όπως ο αντιδραστήρας και το στερεό σιλό.
Η κεραία της διαβιβάζει τους στενούς σφυγμούς μικροκυμάτων, οι οποίοι διαβιβάζονται προς τα κάτω μέσω της κεραίας. Όταν το κύμα σφυγμού φθάνει στην επιφάνεια του μετρημένου μέσου, απεικονίζεται πίσω και παραλαμβάνεται από το σύστημα κεραιών πάλι. Το σήμα διαβιβάζεται στο ηλεκτρονικό μέρος κυκλωμάτων και μετατρέπεται αυτόματα σε ένα σήμα επιπέδων (επειδή η ταχύτητα διάδοσης σφυγμού είναι εξαιρετικά γρήγορη, το χρόνο που λαμβάνεται για το ηλεκτρομαγνητικό κύμα για να φθάσει στο στόχο και την επιστροφή στο δέκτη αφότου η αντανάκλαση είναι σχεδόν στιγμιαία).
26GHz χαρακτηριστικό σχεδιασμού μετρητών επιπέδων ραντάρ
◎Μικρό μέγεθος κεραιών, εύκολο να εγκαταστήσει Ραντάρ μη επαφών, καμία ένδυση, καμία ρύπανση.
◎Σχεδόν απαλλαγμένος από τη διάβρωση και τον αφρό Δεν επηρεάζεται από την αλλαγή της μέσων πυκνότητας, της θερμοκρασίας και της πίεσης. Επίσης, ισχυρή σκόνη
το περιβάλλον ασκεί λίγη επίδραση στη λειτουργία του υψηλής συχνότητας μετρητή επιπέδων.
◎Πιό σύντομο μήκος κύματος, καλύτερη αντανάκλαση για την κεκλιμένη στερεά επιφάνεια.
◎Μικρή γωνία ακτίνων και συγκεντρωμένη ενέργεια, η οποία ενισχύει το σήμα ηχούς και βοηθά να αποφύγει την παρέμβαση.
◎Μικρότεροι μόλυβδοι τυφλής περιοχής μέτρησης στην καλύτερη απόδοση στη μικρή μέτρηση δεξαμενών.
◎Η υψηλή σήματος προς θόρυβο αναλογία, ακόμη και στην περίπτωση των διακυμάνσεων, αυτό μπορεί να αποδώσει καλύτερα.
◎Η υψηλή συχνότητα, αυτό είναι η καλύτερη επιλογή για τη μέτρηση του στερεού και χαμηλού μέσου διηλεκτρικής σταθεράς.
26GHz παράμετρος προϊόντων μετρητών επιπέδων ραντάρ
| Χαρακτηριστική εφαρμογή | Σύνθετη εφαρμογή διαδικασίας (διάβρωση Stong) |
| Πρότυπο προϊόντων | NYRD805 |
| Τύπος κεραιών | τύπος ράβδων, |
| Υλικό κεραιών | 304, 316, PP, PFA |
| Μέτρηση της σειράς | 10m, 20m, 30m, 35m, 40m, 80m |
| Μέτρηση της ακρίβειας | 0.05%~0.1% Φ. S |
| Θερμοκρασία διαδικασίας | 40~+130 ℃, - 40~+150 ℃, - 40~+26 ℃, 40~+℃ |
| Διαδικασία Presure | 0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa |
| Σύνδεση διαδικασίας | νήμα, υποστήριγμα, φλάντζα, υγειονομικός σφιγκτήρας (προαιρετικός) |
| Ηλεκτρική διεπαφή | M20 Χ 1,5, 1/2 " NPT |
| Δύναμη ανεφοδιασμού | 24VDC (καλώδιο δύο, τετρασύρματο), 220VAC |
| Παραγωγή σημάτων | 4-20 μΑ το /HART/RS485/Modbus.. |
| Βαθμός προστασίας | IP67, IP68 (προαιρετικό) |
| Explosionproof βαθμός | Exia ΙΙ CT6 GA, Exd ΙΙ CT6 ΜΒ (λεπτομέρειες στο πιστοποιητικό) |
