Λεπτομέρειες:
|
Χαρακτηριστική εφαρμογή: | υγρό στην ισχυρή διάβρωση, χαμηλή διηλεκτρική σταθερά | Ηλεκτρική διεπαφή: | M20×1.5 |
---|---|---|---|
ΠΡΟΤΥΠΟ ΠΡΟΪΟΝΤΩΝ: | NYRD 701 | Μορφή κεραιών: | Τύπος καλωδίων, τύπος ράβδων |
Υλικό κεραιών: | PTFE, 304 | Δειγματοληψία ηχούς: | 55 φορές το /s |
Μέτρηση της ακρίβειας μέτρησης σειράς: | 30 μ το /0.05 % ~ 0,1% F.S | Παροχή ηλεκτρικού ρεύματος: | 220VAC |
Υψηλό φως: | 30m καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων,Προσιτή καθοδηγημένη συσκευή αποστολής σημάτων ραντάρ κυμάτων,Ισχυρή συσκευή αποστολής σημάτων επιπέδων ραντάρ διάβρωσης υγρή |

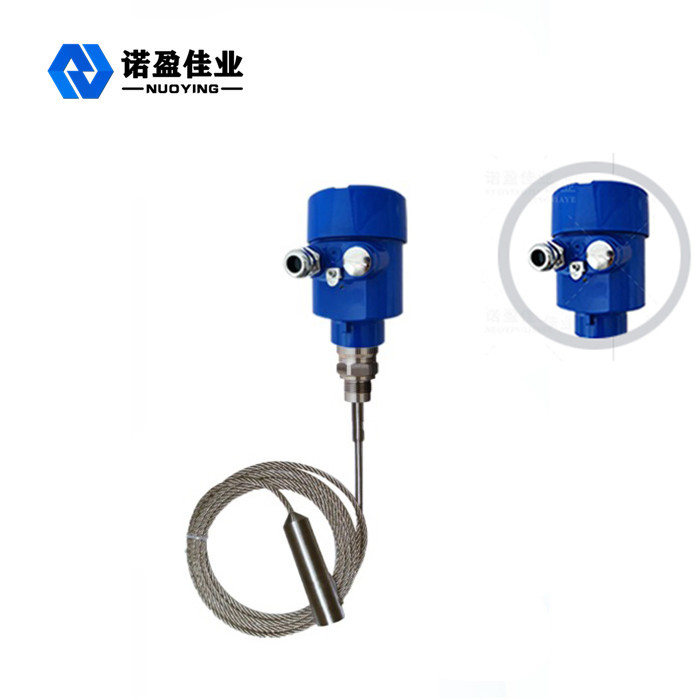

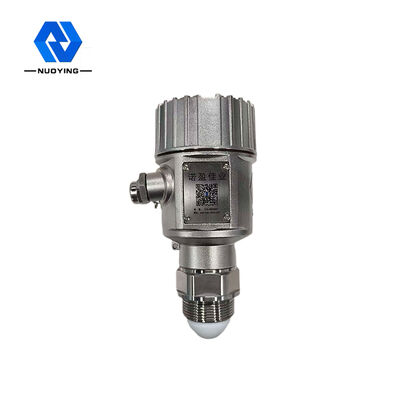

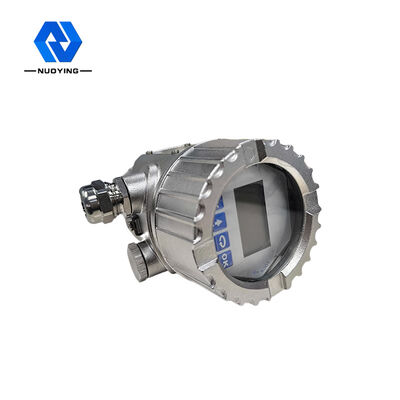

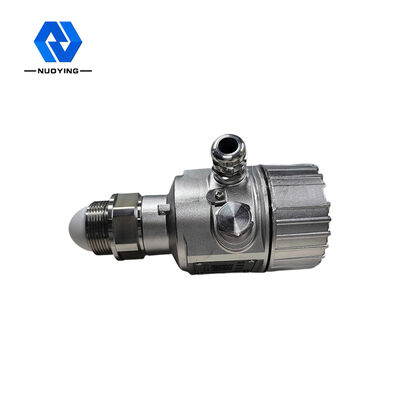

μετρητής επιπέδων ραντάρ κυμάτων 30m προσιτός καθοδηγημένος για την ισχυρή διάβρωση υγρό NYRD 701
Αρχή εργασίας μετρητή επιπέδων ραντάρ κυμάτων 30m του προσιτού καθοδηγημένου για την ισχυρή διάβρωση υγρό NYRD 701
Ο υψηλής συχνότητας σφυγμός μικροκυμάτων που εκπέμπεται από το καθοδηγημένο ραντάρ κυμάτων διαδίδει κατά μήκος του τμήματος ανίχνευσης (καλώδιο χάλυβα ή ράβδος χάλυβα), και αντιμετωπίζει το μετρημένο μέσο. Λόγω της ξαφνικής αλλαγής της διηλεκτρικής σταθεράς, προκαλεί την αντανάκλαση, και ένα μέρος της ενέργειας σφυγμού απεικονίζεται πίσω. Το χρονικό διάστημα μεταξύ του διαβιβασθε'ντος σφυγμού και του απεικονισμένου σφυγμού είναι ανάλογο προς την απόσταση του μετρημένου μέσου.
Διαδικασία εισαγωγής
Το καθοδηγημένο ραντάρ κυμάτων είναι μια όργανο μέτρησης βασισμένη στην αρχή του χρονικού ταξιδιού. Τα τρεξίματα κυμάτων ραντάρ στη ταχύτητα του φωτός, και ο τρέχοντας χρόνος μπορούν να μετατραπούν στο σήμα επιπέδων αντικειμένου από τα ηλεκτρονικά συστατικά. Ο έλεγχος εκπέμπει το σφυγμό υψηλής συχνότητας και διαδίδει κατά μήκος του ελέγχου καλωδίων ή ράβδων.
Διαδικασία παραγωγής
Με την είσοδο του κενού ύψους Ε δεξαμενών (= μηδέν), του πλήρους ύψους Φ δεξαμενών (= μεγάλη έκταση) και μερικών παραμέτρων εφαρμογής, οι παράμετροι εφαρμογής θα προσαρμόσουν αυτόματα το μετρητή στο μετρώντας περιβάλλον, που αντιστοιχεί στην παραγωγή 4-20mA.
Χαρακτηριστικά σχεδιασμού μετρητή επιπέδων ραντάρ κυμάτων 30m του προσιτού καθοδηγημένου για την ισχυρή διάβρωση υγρό NYRD 701
◎Ο καθοδηγημένος μετρητής επιπέδων αντικειμένου ραντάρ κυμάτων υιοθετεί την προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και τη μοναδική τεχνολογία επεξεργασίας ηχούς ανακαλύψεων ηχούς, μέτρηση επαφών, υψηλή ακρίβεια μέτρησης, ακριβέστερη μέτρηση. Συγχρόνως, το καθοδηγημένο ραντάρ κυμάτων δεν επηρεάζεται από το εξωτερικό περιβάλλον όπως η μέσες θερμοκρασία και η προσκόλληση.
◎Ο καθοδηγημένος μετρητής επιπέδων αντικειμένου ραντάρ κυμάτων 70X σειρά είναι κατάλληλος για τις διάφορες σύνθετες συνθήκες εργασίας και τις εφαρμογές λόγω των διάφορων τρόπων σύνδεσης διαδικασίας και των τύπων ενότητας ανίχνευσης. Όπως: υψηλής θερμοκρασίας, υψηλή πίεση και χαμηλό μέσο διηλεκτρικής σταθεράς.
◎Ο τρόπος εργασίας σφυγμού, χαμηλή δύναμη εκπομπής, μπορεί να εγκατασταθεί σε ποικίλο μέταλλο, το εμπορευματοκιβώτιο αμέταλλων, καμία ζημιά στο ανθρώπινο σώμα και το περιβάλλον.
Τεχνική παράμετρος μετρητή επιπέδων ραντάρ κυμάτων 30m του προσιτού καθοδηγημένου για την ισχυρή διάβρωση υγρό NYRD 701
Χαρακτηριστική εφαρμογή | Υγρό (ισχυρή διάβρωση, χαμηλή διηλεκτρική σταθερά, υψηλής θερμοκρασίας και υψηλή πίεση, ενσωματωμένη θέρμανσης σπείρα προσκόλλησης, σκάλα, επιπλέον πιάτο και άλλες σύνθετες περιπτώσεις) |
Σκόνη (τέφρα μυγών, σκόνη ασβεστόλιθων, σκόνη τσιμέντου, σκυρόδεμα και άλλα μέσα) | |
Στερεό (μικρά μόρια, σιτάρι, αμμοχάλικο, άμμος και άλλα μέσα) | |
Πρότυπο προϊόντων | NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
Μορφή κεραιών | Τύπος καλωδίων, τύπος ράβδων, διπλός τύπος καλωδίων, διπλός τύπος ράβδων, τύπος σωλήνων οδηγών κυμάτων |
Υλικό κεραιών | PTFE, 304, 316 |
Δειγματοληψία ηχούς | 55 φορές το /s |
Μέτρηση της σειράς | 6m, 30 μ |
Ακρίβεια μέτρησης | 0,05% ~ 0,1% F.S |
Παροχή ηλεκτρικού ρεύματος | 24VDC (καλώδιο δύο, τετρασύρματο), 220VAC |
Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
Θερμοκρασία διαδικασίας | -40~ +130°C, -40~ +250 °C, - 40~ +500 °C |
Πίεση διαδικασίας | -0.1~2.0MPa, - 0.1~4.0MPa |
Σύνδεση διαδικασίας | Νήμα, υποστήριγμα, φλάντζα, σφιγκτήρας (προαιρετικός) |
Ηλεκτρική διεπαφή | M20×1.5, ½ «NPT |
Βαθμός προστασίας | IP 65, IP 67, IP 68 (ΠΡΟΑΙΡΕΤΙΚΉ) |
Explosionproof βαθμός | ExiaIICT6Ga, ExdIICT6Gb (δείτε το πιστοποιητικό για τις λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
