| Ονομασία μάρκας: | NUOYINGJIAYE |
| Model Number: | NYRD702 |
| MOQ: | 1PCS |
| τιμή: | $650~$950/pcs |
| Όροι πληρωμής: | T/T |
| Ικανότητα εφοδιασμού: | 500 PC/το μήνα |

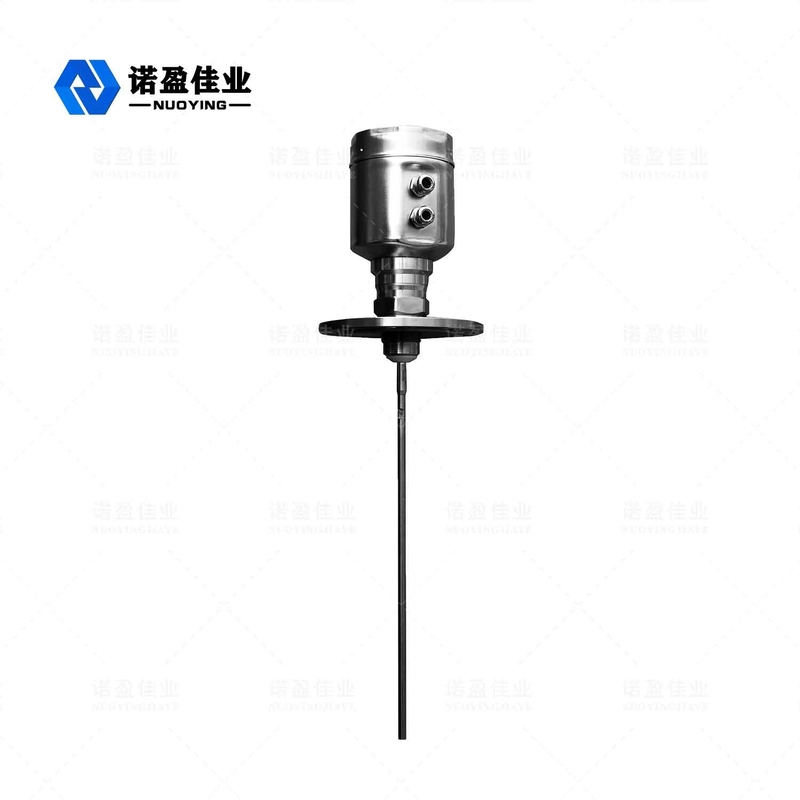

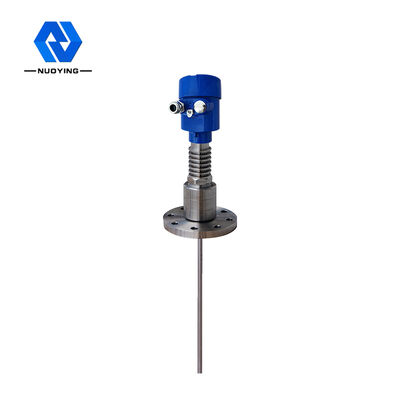

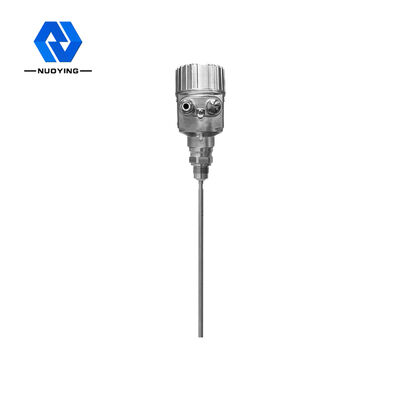

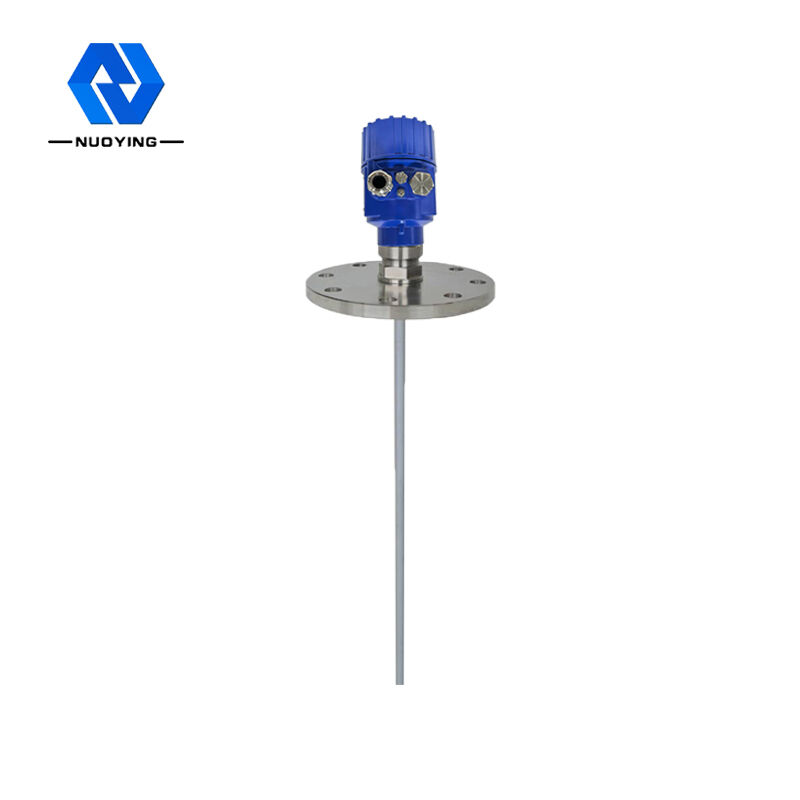

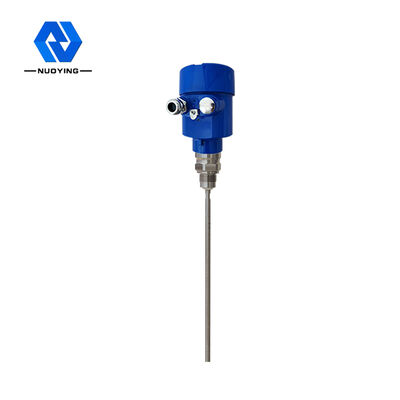

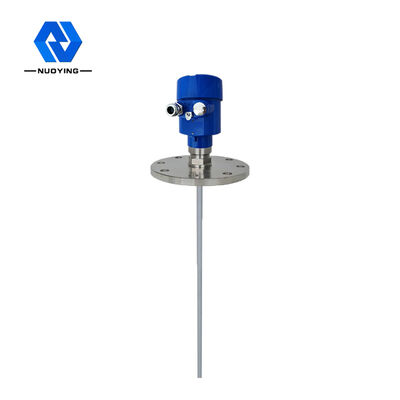

Συσκευή αποστολής σημάτων 4-20mA/HART επιπέδων ραντάρ ανοξείδωτου NYRD702 (δύο καλώδιο/τετρασύρματος)
Συσκευή αποστολής σημάτων επιπέδων ραντάρ ανοξείδωτου NYRD702
Ο καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων είναι ένας μετρητής επιπέδων βασισμένος στην αρχή της αντανάκλασης χρονικών περιοχών (TDR). Παραμονή μακρυά από τις εξαγωγές και τις εισαγωγές. Ο ηλεκτρομαγνητικός σφυγμός του ισόπεδου μετρητή ραντάρ διαδίδει κατά μήκος του καλωδίου ή του ελέγχου χάλυβα στη ταχύτητα του φωτός. Για το μέταλλο και τα πλαστικά δοχεία, ο μετρητής δεν θα αγγίξει τον εσωτερικό τοίχο της δεξαμενής. Εάν δεν εγκαθίστατο η δεξαμενή μετάλλων, ισόπεδος μετρητής στο κέντρο της δεξαμενής. Μέρος του σφυγμού του μετρητή επιπέδων απεικονίζεται για να διαμορφώσει μια ηχώ και να επιστρέψει στη συσκευή αποστολής σημάτων σφυγμού κατά μήκος της ίδιας πορείας. Το διάγραμμα στο δικαίωμα παρουσιάζει ράβδος-διαμορφωμένη εγκατάσταση ραντάρ, η οποία χρησιμοποιείται κυρίως για την υγρή μέτρηση επιπέδων. Η απόσταση μεταξύ της συσκευής αποστολής σημάτων και της επιφάνειας του μετρημένου μέσου είναι ανάλογη προς το χρόνο διάδοσης του σφυγμού κατά τη διάρκεια εκείνης της περιόδου, και το υγρό ύψος επιπέδων υπολογίζεται. Ο αισθητήρας μπορεί να εγκατασταθεί στο κέντρο της στέγης, εάν το κατώτατο σημείο του εμπορευματοκιβωτίου για τον κώνο, μπορεί να μετρήσει στο κατώτατο σημείο δεξαμενών.
Τεχνική παράμετρος συσκευών αποστολής σημάτων επιπέδων ραντάρ ανοξείδωτου NYRD702
| Παράμετροι |
Συχνότητα: 100MHZ-1.8GHZ Μέτρηση της σειράς: - καλώδιο: 030m ράβδος, ομοαξονική: 06m Ταχύτητα απάντησης: 0.2S (ανάλογα με την πραγματική χρήση) Ακρίβεια: <0> |
| Διεπαφή επικοινωνίας | Πρωτόκολλο επικοινωνίας ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ |
| Επανάληψη | ± 3mm |
| Ψήφισμα | 1mm |
| Δειγματοληψία | ηχώ 55 δείγματα/s |
| Σήμα ρευμάτων παραγωγής | 4-20mA/HART |
| Σύνδεση διαδικασίας |
Φλάντζα DN50, DN80, DN100, DN150 |
| Πίεση διαδικασίας | -1 ~ 40bar |
| Δύναμη |
Δύναμη: 24VDC (± 10%), τάση κυματισμών: 1Vpp Κατανάλωση ισχύος: ανώτατο 22.5mA |
| Περιβαλλοντικές συνθήκες | -40 ℃ ~ +80 ℃ |
| Βαθμός προστασίας κατοικίας | IP68 |
| Επίπεδα έκρηξης | EXiaIICT6 GA |
| Παροχή ηλεκτρικού ρεύματος ενοργάνωσης και σύνδεση καλωδίων παραγωγής σημάτων |
Διανομή ενός προστατευμένου δύο-πυρήνας καλωδίου Είσοδος καλωδίων: 2 M20 × 1,5 (η διάμετρος καλωδίων 5 - 9mm) |
※ Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
