Λεπτομέρειες:
|
| Μέσο Εύρος Θερμοκρασίας: | -50℃~+200℃ | Πίεση εργασίας: | 3000PSI |
|---|---|---|---|
| Επίδραση πίεσης: | Αμελητέος | Επίστρωμα σωμάτων δικράνων: | Τυποποιημένο PTFE ή PFA |
| Παροχή ηλεκτρικού ρεύματος: | 24VDC, ≥50 μΑ | Ακρίβεια παραγωγής (20℃): | ±0.1% της ανάγνωσης |
| Επίπεδο προστασίας: | IP67, IP68 | Shell: | Κράμα αργιλίου |
| Υψηλό φως: | Συντονισμός - φορητός μετρητής 24VDC πυκνότητας δικράνων,Συντονισμός κραμάτων αργιλίου - μετρητής πυκνότητας δικράνων,Μετρητής πυκνότητας ανοξείδωτου φλαντζών |
||

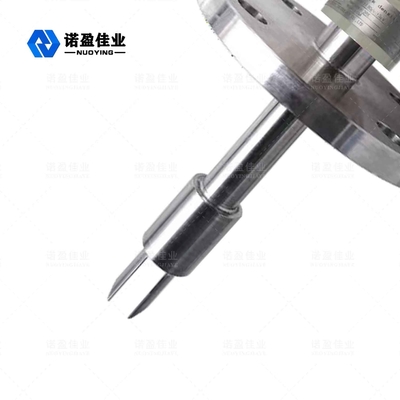

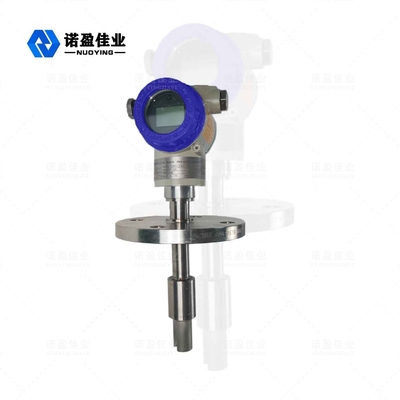

Συντονισμός κραμάτων αργιλίου NYDE - ανοξείδωτο 24VDC 0-600CP φλαντζών μετρητών πυκνότητας δικράνων
Συντονισμός NYDE - λειτουργούσα αρχή μετρητών πυκνότητας δικράνων
Ο αισθητήρας λειτουργεί βασισμένος στην αρχή της συστατικής δόνησης, και το συστατικό μέρος είναι το μέρος του συντονισμού - δίκρανο που βυθίζεται στο μετρημένο υγρό. Η συνεχής σε απευθείας σύνδεση μέτρηση της υγρών πυκνότητας και της θερμοκρασίας, υψηλή ακρίβεια, ασφαλέστερος και αξιόπιστος, μπορεί να χρησιμοποιηθεί άμεσα για τον έλεγχο διεργασίας παραγωγής. Ο συντονισμός - το μέρος δικράνων προκαλεί τη δόνηση μέσω μιας εσωτερικής πιεζοηλεκτρικής συσκευής που καθορίζεται στο κατώτατο τέλος του σώματος δικράνων. Η συχνότητα ταλάντωσης ανιχνεύεται από μια δευτεροβάθμια πιεζοηλεκτρική συσκευή που καθορίζεται στο άλλο άκρο του σώματος δικράνων, και έπειτα το σήμα ενισχύεται από το κύκλωμα στην κορυφή. Εύκολη συντήρηση, κανένας κανονικός καθαρισμός. Η πυκνότητα του υγρού είναι στενά συνδεδεμένη στη συχνότητα δόνησης όταν οι μετρημένες υγρές ροές. Όταν η πυκνότητα των μετρημένων υγρών αλλαγών, η συχνότητα δόνησης όταν ρέει επίσης το υγρό αλλαγές. Βασισμένη σε μικροεπεξεργαστή ηλεκτρονική συσκευή μετατροπής, ενσωματωμένη επεξεργασία σήματος, υπολογισμός και διαγνωστικές λειτουργίες. Μέσω της ακόλουθης εξίσωσης, η πυκνότητα του μετρημένου υγρού μπορεί να υπολογιστεί ακριβώς.
D= K0+K1T+K2T2
Πυκνότητα Uncalibrated D= του μετρημένου μέσου (kg/m3)
Συχνότητα δόνησης T= (μ s).
K0, K1, ΣΤΑΘΕΡΆ K2=
Στο στάδιο της ανίχνευσης πυκνότητας, ο βυσματωτός μετρητής πυκνότητας NYDE μπορεί αυτόματα να αντισταθμίσει την επιρροή της θερμοκρασίας στην πυκνότητα (δ) του μετρημένου μέσου, και η πίεση δεν έχει καμία σημαντική επιρροή στην πυκνότητα.
Συντονισμός NYDE - τεχνικές παράμετροι μετρητών πυκνότητας δικράνων
| Μέτρηση της σειράς | 0,5 – 2,5 γ το /cc (0 – 2500 kg/m3), 0~100.0% |
| Σειρά βαθμολόγησης | 0,5 – 2,5 γ το /cc (0 – 2500 kg/m3) |
| Μέση σειρά θερμοκρασίας | -50℃~+200℃ |
| Πίεση εργασίας | 3000psi |
| Επίδραση πίεσης | Αμελητέος |
| Ενσωματωμένος αισθητήρας θερμοκρασίας | Ψηφιακός αισθητήρας |
| Βρεγμένο υλικό | 316L, 2205 ανοξείδωτο, κράμα τιτανίου |
| Επίστρωμα σωμάτων δικράνων | Τυποποιημένο PTFE ή PFA |
| Παροχή ηλεκτρικού ρεύματος | 24VDC, ≥50 μΑ |
| Παραγωγή αναλογικών σημάτων | 4-20 μΑ, RS485 Modbus RTU |
| Ακρίβεια παραγωγής (20℃) | ±0.1% της ανάγνωσης |
| Επανάληψη παραγωγής (- 40~+85℃) | ± 0,05% FS |
| Σύνδεση διαδικασίας | DIN 50 PN16 DIN 50 PN40 |
| IDF και RJT υγειονομικά | |
| Επίπεδο προστασίας | IP67, IP68 |
| Shell | Κράμα αργιλίου |
