Λεπτομέρειες:
|
Μέτρηση της σειράς: | 6m | Υλικό κεραιών: | 304 (προαιρετικός) |
---|---|---|---|
Ηλεκτρική διεπαφή: | M20×1.5, 1/2 NPT | Δειγματοληψία ηχούς: | 55 times/s |
Μέση θερμοκρασία: | -40~+130℃ | Πίεση διαδικασίας: | -0.1~0.3MPa |
Χαρακτηριστική εφαρμογή: | Ρευστά, ειδικά χαμηλή διηλεκτρική σταθερά, ανακάτωμα και άλλες σύνθετες εφαρμογές | ||
Υψηλό φως: | Καθοδηγημένη υγρό συσκευή αποστολής σημάτων 6m επιπέδων κυμάτων,Καθοδηγημένος μετατροπέας επιπέδων ραντάρ κυμάτων,Ισόπεδος μετρητής ραντάρ ρευστών |

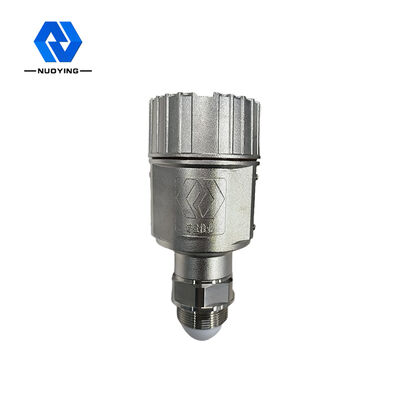

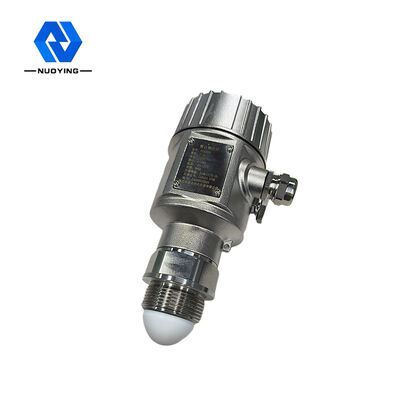

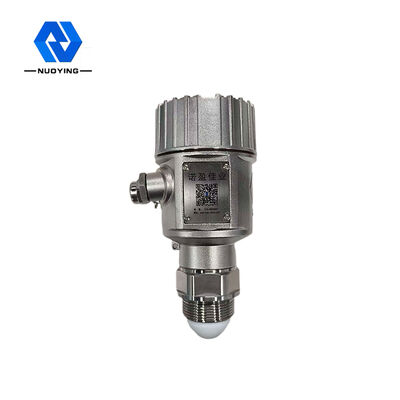

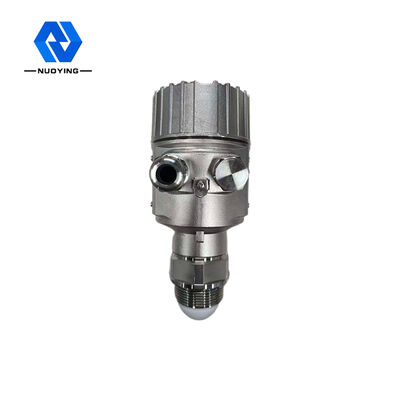

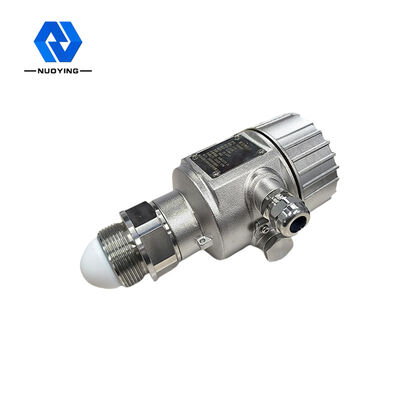

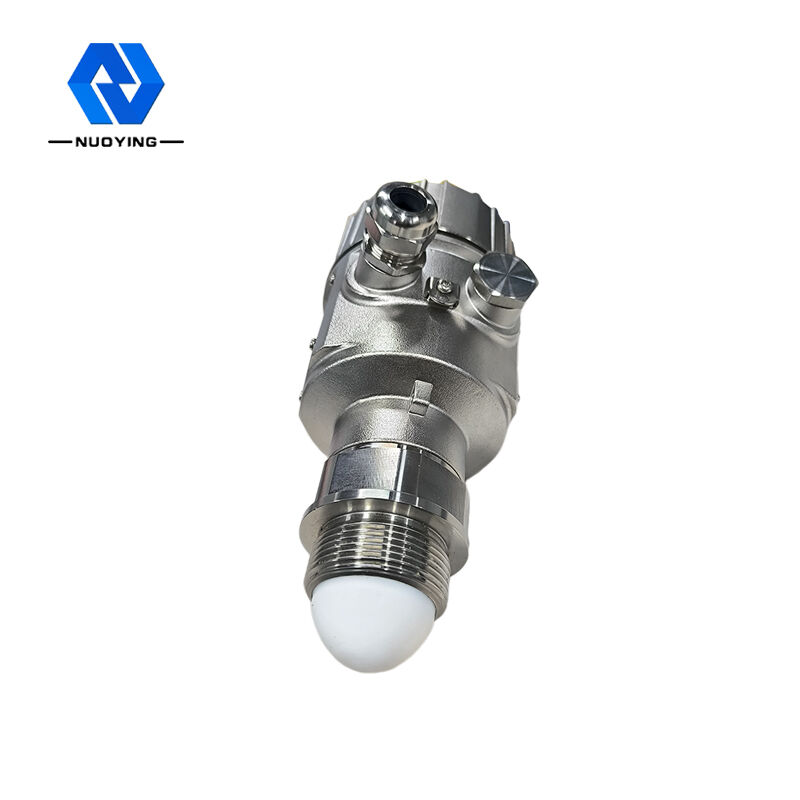

Μη-επιβλαβής στο ανθρώπινο σώμα 6m καθοδηγημένη υγρό συσκευή αποστολής σημάτων επιπέδων ραντάρ κυμάτων NYRD704
NYRD704 αρχή εργασίας συσκευών αποστολής σημάτων επιπέδων ραντάρ
Το καθοδηγημένο ραντάρ κυμάτων εκπέμπει τους υψηλής συχνότητας σφυγμούς μικροκυμάτων που ταξιδεύουν κατά μήκος του τμήματος ανίχνευσης (καλώδιο χάλυβα ή ράβδος χάλυβα). Κατά αντιμετώπιση του μετρημένου μέσου, τη μέρος της ενέργειας σφυγμού οφείλεται απεικονισμένου πίσω στην ξαφνική αλλαγή της διηλεκτρικής σταθεράς που προκαλεί την αντανάκλαση. Το χρονικό διάστημα μεταξύ του εκπεμπόμενου σφυγμού και του απεικονισμένου σφυγμού είναι ανάλογο προς την απόσταση του μετρημένου μέσου.
Εισαγωγή:
Το καθοδηγημένο ραντάρ κυμάτων είναι μια όργανο μέτρησης βασισμένη στην αρχή του χρονικού ταξιδιού. Τα ταξίδια κυμάτων ραντάρ στη ταχύτητα του φωτός και το χρόνο ταξιδιού μπορούν να μετατραπούν σε ένα σήμα επιπέδων από την ηλεκτρονική. Ο έλεγχος εκπέμπει έναν σφυγμό υψηλής συχνότητας και τον διαδίδει κατά μήκος ενός ελέγχου καλωδίων ή ράβδων. Όταν ο σφυγμός αντιμετωπίζει την υλική επιφάνεια, απεικονίζεται πίσω και παραλαμβάνεται από το δέκτη στο όργανο, το οποίο μετατρέπει το σήμα απόστασης σε ένα σήμα επιπέδων.
Το απεικονισμένο σήμα διαβιβάζεται κατά μήκος του ελέγχου καλωδίων ή ράβδων στα ηλεκτρονικά στοιχεία κυκλώματος του οργάνου. Ο μικροεπεξεργαστής επεξεργάζεται το σήμα και προσδιορίζει τις ηχώ που παράγονται από το σφυγμό μικροκυμάτων στην υλική επιφάνεια.
Ο σωστός προσδιορισμός του σήματος ηχούς γίνεται από το λογισμικό σφυγμού. Η απόσταση Δ στην υλική επιφάνεια είναι ανάλογη προς το χρονικό ταξίδι Τ σφυγμού:
Δ = Γ × T/2 (το Γ είναι η ταχύτητα του φωτός).
Δεδομένου ότι η απόσταση Ε από την κενή δεξαμενή είναι γνωστή, το υλικό επίπεδο Λ είναι:
Λ = Ε - Δ
Παραγωγή:
Τίθεται με την είσοδο του κενού ύψους Ε δεξαμενών (= στο σημείο μηδέν), του πλήρους ύψους Φ δεξαμενών (= σύνολο - κλίμακα) και μερικών παραμέτρων εφαρμογής. Οι παράμετροι εφαρμογής προσαρμόζουν αυτόματα το όργανο στο περιβάλλον μέτρησης και αντιστοιχούν στην παραγωγή 4-20mA.
NYRD704 χαρακτηριστικό σχεδιασμού συσκευών αποστολής σημάτων επιπέδων ραντάρ
1.Intelligent ο μετρητής επιπέδων ραντάρ υιοθετεί την προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και τη μοναδική τεχνολογία επεξεργασίας ηχούς ανακαλύψεων ηχούς. Μέτρηση επαφών, υψηλή ακρίβεια μέτρησης, ακριβέστερη μέτρηση. Εν τω μεταξύ, το καθοδηγημένο ραντάρ κυμάτων είναι αντικολλητικό και επηρεασθε'ν από την εξωτερική θερμοκρασία όπως η μέσες θερμοκρασία και η προσκόλληση.
2. ποικίλοι μέθοδοι σύνδεσης διαδικασίας και τύποι στοιχείων ανίχνευσης κάνουν καθοδηγημένο επίπεδο ραντάρ κυμάτων 70X το σειρά να μετρήσει κατάλληλο για τις διάφορες σύνθετες συνθήκες εργασίας και τις εφαρμογές. Όπως υψηλής θερμοκρασίας, υψηλή πίεση, χαμηλά μέσα διηλεκτρικής σταθεράς.
3.Adopting ο τρόπος εργασίας σφυγμού, το προϊόν εκπέμπει εξαιρετικά - μικρή δύναμη και μπορεί να εγκατασταθεί στα διάφορα εμπορευματοκιβώτια μετάλλων και αμέταλλων, τα οποία είναι αβλαβή στο ανθρώπινο σώμα και το περιβάλλον.
NYRD704 τεχνικές παράμετροι συσκευών αποστολής σημάτων επιπέδων ραντάρ
Χαρακτηριστική εφαρμογή | Ρευστά, ειδικά χαμηλή διηλεκτρική σταθερά, ανακάτωμα και άλλες σύνθετες εφαρμογές |
Υλικό κεραιών | 304 (προαιρετικός) |
Μέτρηση της σειράς | 6m |
Μέτρηση της ακρίβειας | 0.05%-0.1%F.S |
Παροχή ηλεκτρικού ρεύματος | 24VDC (δύο γραμμές, τέσσερις γραμμές) |
Μέση θερμοκρασία | -40~+130℃ |
Πίεση διαδικασίας | -0.1~0.3MPa |
Σύνδεση διαδικασίας | Νήμα, φλάντζα (προαιρετική) |
Επίπεδο προστασίας | IP67 |
Explosionproof βαθμός | Exia ΙΙ CT6 (προαιρετικό) |
Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
Σημείωση: Σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών μπορεί να είναι προσαρμοσμένα προϊόντα σχεδίου.
