Λεπτομέρειες:
|
| Χαρακτηριστική εφαρμογή: | Αγωγοί, δεξαμενές, ποταμοί, λίμνες, shallows, κ.λπ. | Υλικό κεραιών: | 316L (προαιρετικός) |
|---|---|---|---|
| Μέτρηση της σειράς: | 30m, 80m (προαιρετικά) | Παροχή ηλεκτρικού ρεύματος: | 24VDC (δύο γραμμές, τέσσερις γραμμές) |
| Μέση θερμοκρασία: | -40~+80℃ | Σύνδεση διαδικασίας: | Υποστήριγμα, φλάντζα (προαιρετική) |
| Πίεση διαδικασίας: | -0.1~2.0MPa | Παραγωγή σημάτων: | RS485/Modbus… |
| Υψηλό φως: | Στερεός μετρητής επιπέδων ραντάρ θερμοκρασίας δωματίου,Διακόπτης επιπέδων ραντάρ τύπων κέρατων,IP67 μετρητής επιπέδων ραντάρ |
||

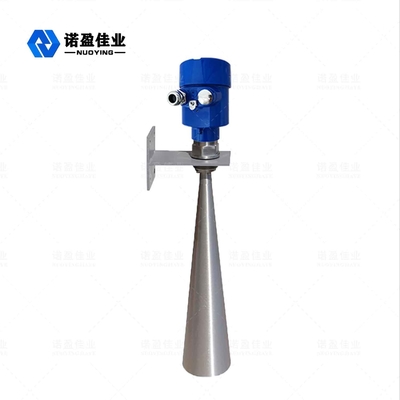

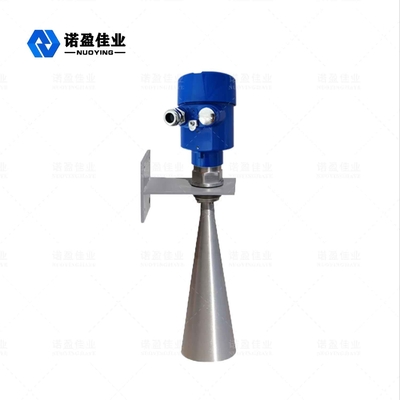

Στερεά 26GHz τύπων κέρατων συσκευή αποστολής σημάτων επιπέδων ραντάρ nyrd-SL δωμάτιο-θερμοκρασίας
αρχή εργασίας συσκευών αποστολής σημάτων επιπέδων ραντάρ nyrd-SL 26GHz
Ο αισθητήρας σειράς μετρητών NYRD80X επιπέδων ραντάρ είναι μια υψηλής συχνότητας όργανο μέτρησης επιπέδων ραντάρ 26GHz με μια μέγιστη απόσταση μέτρησης 80m. Η κεραία βελτιστοποιείται περαιτέρω, και ο νέος γρήγορος μικροεπεξεργαστής μπορεί να πραγματοποιήσει την ανάλυση σημάτων υψηλότερου ποσοστού και η επεξεργασία, που κάνει το όργανο μπορεί να χρησιμοποιηθεί στην κατσαρόλα αντίδρασης, το στερεό δοχείο και μερικούς σύνθετους όρους μέτρησης.
Η κεραία θέσης αντικειμένου ραντάρ εκπέμπει έναν στενό σφυγμό μικροκυμάτων που διαβιβάζεται προς τα κάτω μέσω της κεραίας. Αφότου αγγίζει το κύμα σφυγμού την επιφάνεια του μετρημένου μέσου, απεικονίζεται πίσω και παραλαμβάνεται από το σύστημα κεραιών πάλι. Το σήμα διαβιβάζεται στο ηλεκτρονικό μέρος κυκλωμάτων και μετατρέπεται αυτόματα στο σήμα επιπέδων αντικειμένου (επειδή το ταξίδι σφυγμών τόσο γρήγορα, ο χρόνος αυτό παίρνει για ένα ηλεκτρομαγνητικό κύμα για να φθάσει στο στόχο του και η αναπήδηση πίσω στο δέκτη είναι σχεδόν στιγμιαία).
Το στοιχείο της μέτρησης: Σπειροειδής κατώτατη επιφάνεια ή επιφάνεια σφράγισης της φλάντζας.
χαρακτηριστικό σχεδιασμού συσκευών αποστολής σημάτων επιπέδων ραντάρ nyrd-SL 26GHz
1.Antenna το μέγεθος είναι μικρό, εύκολος να εγκαταστήσει Ραντάρ μη-επαφών, καμία ένδυση, καμία ρύπανση.
2.Hardly που επηρεάζεται από τη διάβρωση και τον αφρό Επηρεασθείς από τις μέσες αλλαγές πυκνότητας, θερμοκρασίας και πίεσης.
3.Severe το περιβάλλον σκόνης ασκεί λίγη επίδραση στη λειτουργία του μετρητή επιπέδων υψηλής συχνότητας.
4.Shorter μήκος κύματος, καλύτερη αντανάκλαση για τις κεκλιμένες στερεές επιφάνειες.
5.Small γωνία ακτίνων και συγκεντρωμένη ενέργεια.
6.The η τυφλή περιοχή μέτρησης είναι μικρότερη, και τα καλά αποτελέσματα μπορούν να επιτευχθούν για τη μικρή μέτρηση δεξαμενών.
7.High σήματος προς θόρυβο αναλογία για την καλύτερη απόδοση ακόμη και υπό τους κυμαινόμενους όρους.
8. υψηλή συχνότητα, η καλύτερη επιλογή για τη μέτρηση των στερεών και χαμηλών μέσων διηλεκτρικής σταθεράς.
τεχνικές παράμετροι συσκευών αποστολής σημάτων επιπέδων ραντάρ nyrd-SL 26GHz
| Χαρακτηριστική εφαρμογή | Αγωγοί, δεξαμενές, ποταμοί, λίμνες, shallows, κ.λπ. |
| Υλικό κεραιών | 316L (προαιρετικός) |
| Μέτρηση της σειράς | 30m, 80m (προαιρετικά) |
| Μέτρηση της ακρίβειας | 0.05%-0.1%F.S |
| Παροχή ηλεκτρικού ρεύματος | 24VDC (δύο γραμμές, τέσσερις γραμμές) |
| Μέση θερμοκρασία | -40~+80℃ |
| Σύνδεση διαδικασίας | Υποστήριγμα, φλάντζα (προαιρετική) |
| Πίεση διαδικασίας | -0.1~2.0MPa |
| Επίπεδο προστασίας | IP67 |
| Explosionproof βαθμός | Exia ΙΙ CT6 (προαιρετικό) |
| Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
τομέας εφαρμογής συσκευών αποστολής σημάτων επιπέδων ραντάρ nyrd-SL 26GHz

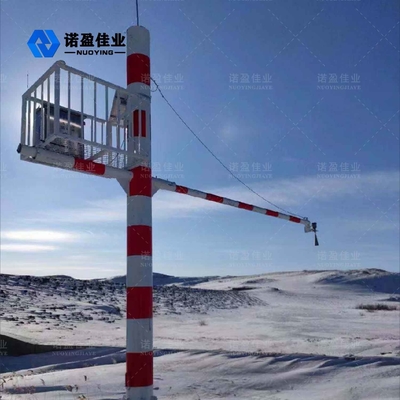

1.Water πόροι: Κανάλια, δεξαμενές, άρδευση καλλιεργήσιμου εδάφους, έλεγχος επιπέδων νερού ποταμού, προειδοποίηση ξαφνικών πλημμυρών, αστική πλημμύρα, κ.λπ.
2.Water επεξεργασία: Δεξαμενές, βόθροι, δεξαμενές κατεργασίας ύδατος, δεξαμενές ιζηματογένεσης, βαθιά φρεάτια, δίκτυα πόσιμου νερού, κ.λπ.
3.Other: Προστασία του περιβάλλοντος, ναυπηγική και άλλες βιομηχανίες.
