| Ονομασία μάρκας: | NUOYINGJIAYE |
| Αριθμός μοντέλου: | NYRD-PB |
| MOQ: | 1 PC |
| τιμή: | $450 to $1700 /pcs |
| Όροι πληρωμής: | T/T |
| Ικανότητα εφοδιασμού: | προ μήνας 1000 PC |

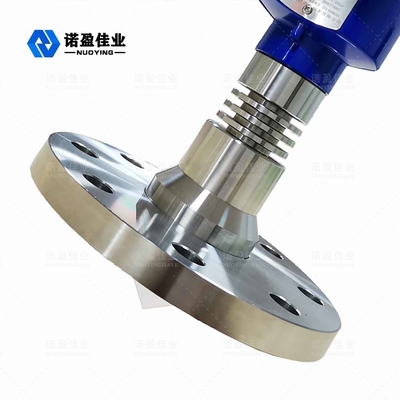

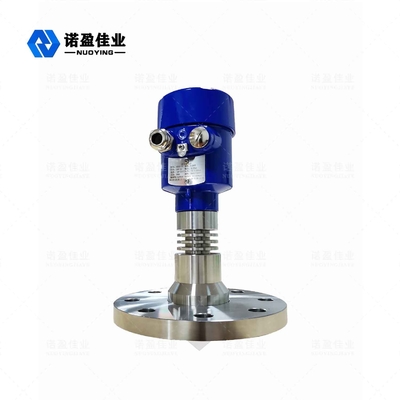

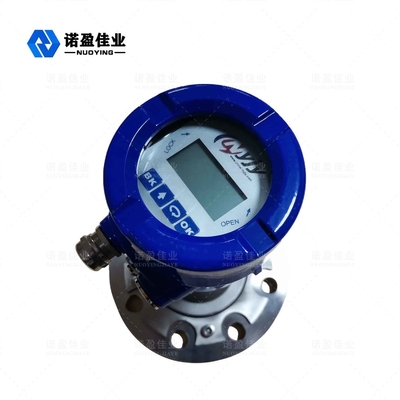

Συσκευή αποστολής σημάτων επιπέδων ραντάρ nyrd-PB τύπων 26GHz πιάτων που συνδέεται με τη φλάντζα
αρχή εργασίας συσκευών αποστολής σημάτων επιπέδων ραντάρ nyrd-PB 26GHz
Ο αισθητήρας σειράς μετρητών NYRD80X επιπέδων ραντάρ είναι μια υψηλής συχνότητας όργανο μέτρησης επιπέδων ραντάρ 26GHz με μια μέγιστη απόσταση μέτρησης 80m. Η κεραία θέσης αντικειμένου ραντάρ εκπέμπει έναν στενό σφυγμό μικροκυμάτων που διαβιβάζεται προς τα κάτω μέσω της κεραίας. Αφότου αγγίζει το κύμα σφυγμού την επιφάνεια του μετρημένου μέσου, απεικονίζεται πίσω και παραλαμβάνεται από το σύστημα κεραιών πάλι. Το σήμα διαβιβάζεται στο ηλεκτρονικό μέρος κυκλωμάτων και μετατρέπεται αυτόματα στο σήμα επιπέδων αντικειμένου (επειδή το ταξίδι σφυγμών τόσο γρήγορα, ο χρόνος αυτό παίρνει για ένα ηλεκτρομαγνητικό κύμα για να φθάσει στο στόχο του και η αναπήδηση πίσω στο δέκτη είναι σχεδόν στιγμιαία).
Το στοιχείο της μέτρησης: Σπειροειδής κατώτατη επιφάνεια ή επιφάνεια σφράγισης της φλάντζας.
χαρακτηριστικό σχεδιασμού συσκευών αποστολής σημάτων επιπέδων ραντάρ nyrd-PB 26GHz
1.Antenna το μέγεθος είναι μικρό, εύκολος να εγκαταστήσει Ραντάρ μη-επαφών, καμία ένδυση, καμία ρύπανση.
2.Hardly που επηρεάζεται από τη διάβρωση και τον αφρό Επηρεασθείς από τις μέσες αλλαγές πυκνότητας, θερμοκρασίας και πίεσης.
3.Severe το περιβάλλον σκόνης ασκεί λίγη επίδραση στη λειτουργία του μετρητή επιπέδων υψηλής συχνότητας.
4.Shorter μήκος κύματος, καλύτερη αντανάκλαση για τις κεκλιμένες στερεές επιφάνειες.
5.Small γωνία ακτίνων και συγκεντρωμένη ενέργεια.
6.The η τυφλή περιοχή μέτρησης είναι μικρότερη, και τα καλά αποτελέσματα μπορούν να επιτευχθούν για τη μικρή μέτρηση δεξαμενών.
7.High σήματος προς θόρυβο αναλογία για την καλύτερη απόδοση ακόμη και υπό τους κυμαινόμενους όρους.
8. υψηλή συχνότητα, η καλύτερη επιλογή για τη μέτρηση των στερεών και χαμηλών μέσων διηλεκτρικής σταθεράς.
τεχνικές παράμετροι συσκευών αποστολής σημάτων επιπέδων ραντάρ nyrd-PB 26GHz
| Χαρακτηριστική εφαρμογή | Εύκολη κρυστάλλωση, συμπύκνωση, διαβρωτικό υγρό, σκόνη |

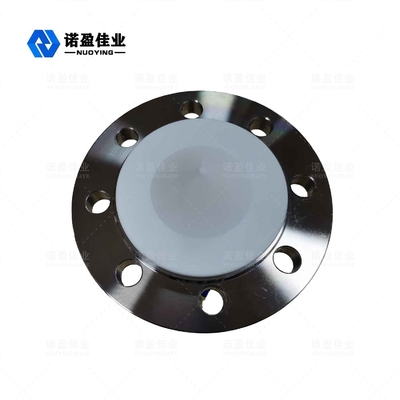

| Υλικό κεραιών | Κεραία πιάτων, PTFE/316L (προαιρετικό) |
| Μέτρηση της σειράς | 40m |
| Μέτρηση της ακρίβειας | 0.05%-0.1%F.S |
| Παροχή ηλεκτρικού ρεύματος | 24VDC (δύο γραμμές, τέσσερις γραμμές) |
| Μέση θερμοκρασία | -40~+260℃ |
| Σύνδεση διαδικασίας | φλάντζα (προαιρετική) |
| Πίεση διαδικασίας | -0.1~2.0MPa |
| Επίπεδο προστασίας | IP67 |
| Explosionproof βαθμός | Exia ΙΙ CT6 |
| Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
τομέας Appication συσκευών αποστολής σημάτων επιπέδων ραντάρ nyrd-PB 26GHz
1.Chemical: Πύργος απόσταξης αργού πετρελαίου, σιλό πρώτης ύλης, ενδιάμεσο σιλό, δεξαμενή αντίδρασης, δεξαμενή αμμωνίας, δεξαμενή αποθήκευσης ασφάλτου, κ.λπ.
2.Metallurgy: Σιλό βοηθητικού υλικού, δεξαμενές απομονωτών ηλεκτρολυτικών κυττάρων, κ.λπ.
3.Water πόροι: Κανάλια, δεξαμενές, άρδευση καλλιεργήσιμου εδάφους, έλεγχος επιπέδων νερού ποταμού, προειδοποίηση ξαφνικών πλημμυρών, αστική πλημμύρα, κ.λπ.
4.Foodstuffs: Εργοστάσιο χυμού, εργοστάσιο γάλακτος, δεξαμενή αποθήκευσης ζυθοποιείων, κ.λπ.
5.Pharmaceuticals: Κινεζικοί φαρμακευτικοί δεξαμενές αποθήκευσης, διαχωριστές, δεξαμενές ζύμωσης, κ.λπ.
6.Water επεξεργασία: Δεξαμενές, βόθροι, δεξαμενές κατεργασίας ύδατος, δεξαμενές ιζηματογένεσης, βαθιά φρεάτια, δίκτυα πόσιμου νερού, κ.λπ.
7.Other: Λατομείο, προστασία του περιβάλλοντος, ναυπηγική και άλλες βιομηχανίες.
