| Ονομασία μάρκας: | nuoyingjiaye |
| Αριθμός μοντέλου: | Nyrd-806 σειρά |
| MOQ: | 1 |
| τιμή: | $130 to $9000 |
| Όροι πληρωμής: | T/T |
| Ικανότητα εφοδιασμού: | προ μήνας 500 PC |

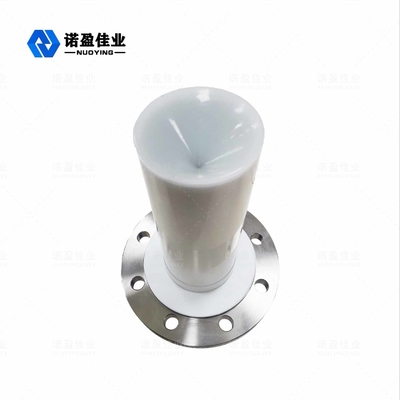

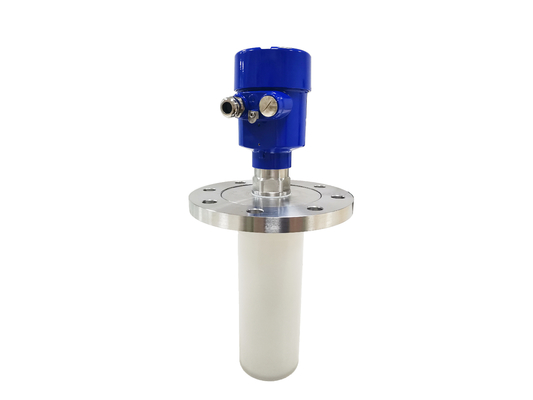

Ο αισθητήρας σειράς μετρητών NYRD80X επιπέδων ραντάρ είναι μια υψηλής συχνότητας όργανο μέτρησης επιπέδων ραντάρ 26GHz με μια μέγιστη απόσταση μέτρησης 80 μέτρων. Η κεραία βελτιστοποιείται περαιτέρω, και ο νέος γρήγορος μικροεπεξεργαστής μπορεί να εκτελέσει την ανάλυση και την επεξεργασία σημάτων υψηλός-ταχύτητας, έτσι ώστε το όργανο μπορεί να χρησιμοποιηθεί για μερικούς σύνθετους όρους μέτρησης όπως τα χρυσά και στερεά σιλό αντίδρασης.
Αρχή εργασίας της συσκευής αποστολής σημάτων επιπέδων ραντάρ
Η κεραία επιπέδων ραντάρ εκπέμπει τους στενούς σφυγμούς μικροκυμάτων, οι οποίοι διαβιβάζονται προς τα κάτω μέσω της κεραίας. Αφότου αγγίζει το κύμα σφυγμού την επιφάνεια του μετρημένου μέσου, απεικονίζεται πίσω και παραλαμβάνεται από το σύστημα κεραιών πάλι, και το σήμα διαβιβάζεται στο ηλεκτρονικό μέρος κυκλωμάτων και μετατρέπεται αυτόματα σε ένα σήμα επιπέδων (επειδή η ταχύτητα διάδοσης σφυγμού είναι εξαιρετικά γρήγορη, το ηλεκτρομαγνητικό κύμα φθάνει στο στόχο και απεικονίζεται πίσω στο δέκτη. Ο χρόνος αυτό παίρνει για να επιστρέψει και είναι εμπρός σχεδόν στιγμιαίος)
Στοιχείο της μέτρησης: η επιφάνεια σφράγισης underside του νήματος ή της φλάντζας.
Σημείωση: κατά τη χρησιμοποίηση του συγχρονισμού επιπέδων αντικειμένου ραντάρ, σιγουρευτείτε ότι το πιό υψηλό υλικό επίπεδο δεν μπορεί να εισαγάγει τον τυφλό τομέα της μέτρησης (η περιοχή που παρουσιάζεται στο Δ).
Χαρακτηριστικά σχεδιασμού της συσκευής αποστολής σημάτων επιπέδων ραντάρ
◎Το μέγεθος κεραιών είναι μικρό, εύκολος να εγκαταστήσει, ραντάρ μη-επαφών, καμία ένδυση, καμία ρύπανση.
◎Σχεδόν αδιαπέραστος στη διάβρωση και τον αφρό. Επηρεασθείς από τη μέση αλλαγή πυκνότητας, θερμοκρασίας και πίεσης.
◎Το σοβαρό περιβάλλον σκόνης έχει το ελάχιστο αποτέλεσμα στην εργασία του μετρητή επιπέδων υψηλής συχνότητας.
◎Πιό σύντομα μήκη κύματος, καλύτερη αντανάκλαση των στερεών επιφανειών κλίσης.
◎Η γωνία ακτίνων είναι μικρή, ενεργειακή συγκέντρωση, ενισχύει τη δυνατότητα ηχούς είναι συγχρόνως συμβάλλουσα για να αποφύγει την παρέμβαση.
◎Η τυφλή περιοχή μέτρησης είναι μικρότερη, και τα καλά αποτελέσματα μπορούν να επιτευχθούν για τη μικρή μέτρηση δεξαμενών.
◎Η υψηλή σήματος προς θόρυβο αναλογία, ακόμη και στην περίπτωση των διακυμάνσεων μπορεί να επιτύχει την καλύτερη απόδοση.
◎Η υψηλή συχνότητα, είναι η καλύτερη επιλογή για τη μέτρηση των στερεών και χαμηλών μέσων διηλεκτρικής σταθεράς.
Τεχνική παράμετρος της συσκευής αποστολής σημάτων επιπέδων ραντάρ NYRD86
| Χαρακτηριστική εφαρμογή | Όλα είδος υγρού (ισχυρή διάβρωση, χαμηλή διηλεκτρική σταθερά, ανακάτωμα, ατμός, κρυστάλλωση, συμπύκνωση, πηλός, υψηλής θερμοκρασίας και υψηλή πίεση, κ.λπ.) |
| Όλα τα είδη σκόνης (ισχυρή σκόνη, σκόνη, σκόνη τσιμέντου, σκόνη ασβέστη, τέφρα μυγών, κρυστάλλωση, κ.λπ.) | |
| Όλα τα είδη στερεού (σιτάρι, μικρές πέτρες, σιδηρομετάλλευμα, άνθρακας, κ.λπ.) | |
| Πρότυπο προϊόντων | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD-SL | |
| Μορφή κεραιών | Τύπος φραγμών, τύπος νερού, τύπος πιάτων, τύπος κέρατων, buffing επιφάνεια, φακός προοπτικής |
| Υλικό κεραιών | PTFE, 304/316, PP, PFA |
| Μέτρηση της σειράς | 10m, 20m, 30m, 35m, 40m, 80m |
| Ακρίβεια μέτρησης | 0.05%~0.1% F.S |
| Παροχή ηλεκτρικού ρεύματος | 24VDC (καλώδιο δύο, τετρασύρματο), 220VAC |
| Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
| Θερμοκρασία διαδικασίας |
- 40 ~ + 130 ℃, -40 ~ + 150 ℃, -40 ~ + 260 ℃, - 40 ~ + 1200 ℃ |
| Πίεση διαδικασίας | - 0,1 ~ 0. 3MPa, - 0. 1 ~ 2. 0MPa, - 0. 1 ~ 4. 0MPa |
| Σύνδεση διαδικασίας | Νήμα, υποστήριγμα, φλάντζα, υγειονομικός σφιγκτήρας (προαιρετικός) |
| Ηλεκτρική διεπαφή | M20×1.5, ½ «NPT |
| Βαθμός προστασίας | IP65, IP67, IP 68 (ΠΡΟΑΙΡΕΤΙΚΉ) |
| Explosionproof βαθμός | ExiaIICT6 GA, ExdIICT6Gb (δείτε το πιστοποιητικό για τις λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
