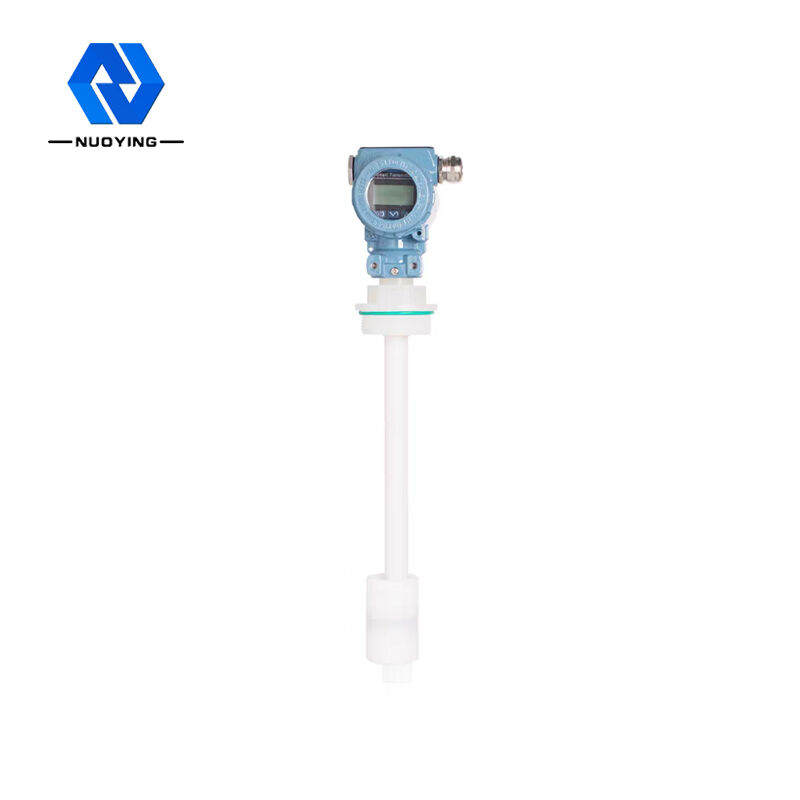

Υπόγεια δεξαμενή αποθήκευσης Μαγνητοσυσπαστικός μετρητής στάθμης 4-20mA IP67/IP68

Υπόγεια δεξαμενή αποθήκευσης Μαγνητοσυσπαστικός μετρητής στάθμης 4-20mA IP67/IP68

Ονομασία μάρκας:	NUOYINGJIAYE
Αριθμός μοντέλου:	NYCZ500
MOQ:	1
τιμή:	$100 to $380
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	300 τμχ/ πριν το μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

Explosion-proof certificate

Τυπική εφαρμογή:

υγρό, μέτρηση διεπαφής

Μορφή κεραίας:

Καλώδιο, ράβδος

Υλικό κεραίας:

304、 316

Εύρος μέτρησης:

0-50~5000mm (καλώδιο:25m)

Τροφοδοτικό:

24VDC (δύο καλωδίων/τεσσάρων συρμάτων), 220VAC

Έξοδος σήματος:

4 20mA/HART/RS485/Modbus

Σύνδεση:

Κλωστή, βραχίονας, φλάντζα (προαιρετικά)

Πίεση επεξεργασίας:

-0,1 ~ 10,0 MPa

Θερμοκρασία διεργασίας:

-40+200℃

Δυνατότητα προσφοράς:

300 τμχ/ πριν το μήνα

Επισημαίνω:

Διακόπτης πλωτήρα 24VDC από ανοξείδωτο χάλυβα

Διακόπτης πλωτήρα για δεξαμενή νερού IP66

πομπός στάθμης πλωτήρα 120m

Περιγραφή προϊόντος

Υπόγειος Δεξαμενής Μαγνητοσυστολής Μετρητής Στάθμης 4-20mA IP67/IP68

Nuoying NYCZ500-1Μαγνητοσυστολικός Μετρητής Στάθμης Υγρού Επισκόπηση

Παράμετροι Προϊόντος

Τυπική εφαρμογή	Μέτρηση στάθμης υγρού
Υλικό κεραίας	304, 316L (προαιρετικό)
Εύρος μέτρησης	0-50~5000mm (τύπος καλωδίου: 25m)
Τροφοδοσία	24VDC (Δύο γραμμές, τέσσερις γραμμές)
Θερμοκρασία μέσου	-40~+200℃
Πίεση διεργασίας	-0.1~2.0MPa
Σύνδεση διεργασίας	Σπείρωμα, Φλάντζα, Βραχίονας (προαιρετικό)
Έξοδος σήματος	4...20mA/HART/RS485/Modbus...

Περιγραφή προϊόντων

Αρχή λειτουργίας μαγνητοσυστολικού μετρητή στάθμης υγρού NYCZ500

Η αρχή λειτουργίας του μαγνητοσυστολικού μετρητή στάθμης φαίνεται στο σχήμα. Το προϊόν αποτελείται κυρίως από ράβδο μέτρησης, ηλεκτρονικό διαμέρισμα και μη επαφόμενη πλωτή μπάλα στη ράβδο μέτρησης. Η ράβδος μέτρησης είναι εξοπλισμένη με μαγνητοσυστολικό καλώδιο (καλώδιο κυματοδηγού) και η ράβδος είναι κατασκευασμένη από μη μαγνητικό σωλήνα από ανοξείδωτο χάλυβα, ο οποίος προστατεύει πολύ καλά το καλώδιο κυματοδηγού. Όταν λειτουργεί ο μαγνητοσυστολικός μετρητής στάθμης, ο γεννήτρης παλμών στο ηλεκτρονικό διαμέρισμα στέλνει έναν παλμό εκκίνησης. Όταν αυτός ο
παλμός εκκίνησης μεταδίδεται στο καλώδιο κυματοδηγού, δημιουργεί ένα περιστρεφόμενο μαγνητικό πεδίο που προχωρά προς την κατεύθυνση του καλωδίου κυματοδηγού. Αυτό το μηχανικό κύμα διαδίδεται σε δύο κατευθύνσεις, το μηχανικό κύμα που φτάνει στο τέλος της ράβδου μέτρησης απορροφάται από τον αποσβεστήρα, το μηχανικό κύμα που ταξιδεύει πίσω προς την κατεύθυνση του ηλεκτρονικού διαμερίσματος ανιχνεύεται από τον μηχανισμό συλλογής ενέργειας που είναι εγκατεστημένος στο ηλεκτρονικό διαμέρισμα και μετατρέπεται σε αντίστοιχο παλμό ρεύματος, και ο μηχανισμός συλλογής ενέργειας
στη συνέχεια υπολογίζει τη χρονική διαφορά μεταξύ των δύο παλμών για να μετρήσει με ακρίβεια το ύψος της μετρούμενης στάθμης υγρού.

Χαρακτηριστικά σχεδιασμού μαγνητοσυστολικού μετρητή στάθμης υγρού NYCZ500

1. Ευρύτερη εφαρμοσιμότητα, ποικιλία μορφών ανιχνευτών, ποικιλία μορφών σύνδεσης διεργασίας, ποικιλία υλικών παραγωγής, μπορεί να σχεδιαστεί κατά παραγγελία.
2. Αξιοπιστία: Καθώς ο μαγνητοσυστολικός μετρητής στάθμης υιοθετεί την αρχή του κυματοδηγού, δεν υπάρχουν κινούμενα μηχανικά μέρη, οπότε δεν υπάρχει τριβή, δεν υπάρχει φθορά. Ολόκληρος ο μετατροπέας είναι σφραγισμένος σε σωλήνα από ανοξείδωτο χάλυβα και το μέσο μέτρησης είναι μη επαφόμενο, αξιόπιστη λειτουργία του αισθητήρα, μεγάλη διάρκεια ζωής.
3. Υψηλή ακρίβεια: Δεδομένου ότι ο μαγνητοσυστολικός μετρητής στάθμης λειτουργεί με παλμό κυματοδηγού, η μετρούμενη μετατόπιση καθορίζεται μετρώντας το χρόνο του παλμού εκκίνησης και του παλμού τερματισμού, οπότε η ακρίβεια μέτρησης είναι υψηλή και η ανάλυση είναι καλύτερη από 0,01%FS, κάτι που είναι δύσκολο να επιτευχθεί με άλλους αισθητήρες.
4. Καλή ασφάλεια: Ο μαγνητοσυστολικός μετρητής στάθμης έχει υψηλή απόδοση αντιεκρηκτικής προστασίας, εγγενώς ασφαλής, ασφαλής στη χρήση, ιδιαίτερα κατάλληλος για τη μέτρηση χημικών υλικών και εύφλεκτων υγρών. Δεν χρειάζεται να ανοίξετε το καπάκι της δεξαμενής κατά τη μέτρηση, αποφεύγοντας την ανασφάλεια της χειροκίνητης μέτρησης.
5. Ο μαγνητοσυστολικός μετρητής στάθμης είναι εύκολος στην εγκατάσταση και απλός στη συντήρηση: Ο μαγνητοσυστολικός μετρητής στάθμης εγκαθίσταται γενικά μέσω της υπάρχουσας οπής στο πάνω μέρος της δεξαμενής, ιδιαίτερα κατάλληλος για την εγκατάσταση υπόγειων δεξαμενών και δεξαμενών που βρίσκονται ήδη σε λειτουργία, και δεν μπορεί να επηρεάσει την κανονική παραγωγή κατά τη διαδικασία εγκατάστασης.

Πεδίο εφαρμογής μαγνητοσυστολικού μετρητή στάθμης υγρού NYCZ500

1. Μέτρηση και έλεγχος στάθμης σε βιομηχανικό πεδίο
2. Μέτρηση και έλεγχος στάθμης δεξαμενής
3. Έλεγχος στάθμης υγρού σε χημικές διεργασίες
4. Έλεγχος στάθμης υγρού σε φαρμακευτικές δεξαμενές
5. Έλεγχος δεξαμενών τροφίμων και ποτών
6. Παρακολούθηση στάθμης νερού φράγματος
7. Επεξεργασία πόσιμου νερού και λυμάτων
8. Μέτρηση και έλεγχος διεπιφάνειας νερού-πετρελαίου
9. Σύστημα διαχείρισης μετρήσεων πρατηρίων καυσίμων
10. Άλλες μετρήσεις και έλεγχοι στάθμης υγρού...
