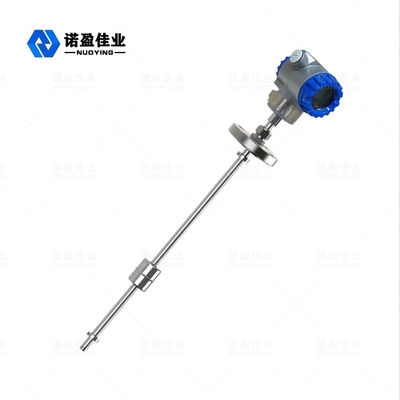

NYFZ SS304 Magnetic Float Type Level Transmitter 50-5000mm 720mW

NYFZ Magnetic Float Level Meter Level Transmitter Liquid Level Measurement

Μαγνητικός μετρητής στάθμης πλωτήρα

Μαγνητικός πλωτήραςΕπίπεδο ΜετρητήςΛειτουργικός Αρχή

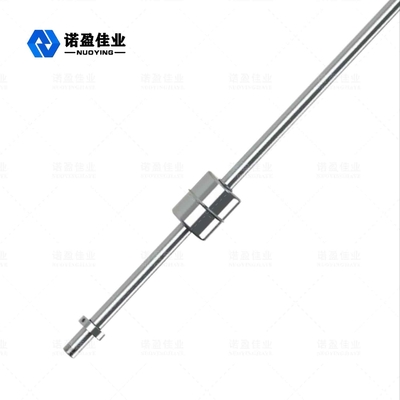

Ο μαγνητικός μετρητής στάθμης υγρού χρησιμοποιεί το δακτυλιοειδές μαγνητικό πλωτήρα πάνω ή κάτω με τη στάθμη υγρού για να κάνει τον πομπό να οδηγεί την αναρρόφηση του σωλήνα ξηρού ελατηρίου στη ράβδο μέτρησης, να μετατρέπει τη στάθμη υγρού στο αντίστοιχο σήμα εξόδου ηλεκτροαντίστασης υδροξυλαμίνης και στη συνέχεια να εγκαταστήσει το μονάδα ολοκληρωμένου κυκλώματος μετάδοσης στο κιβώτιο διακλάδωσης.Το σήμα αντίστασης μετατρέπεται σε μια τυπική έξοδο σήματος δύο καλωδίων 4^2 OmA και ο μετρητής στάθμης υγρού maglev παρέχει επίσης την ψηφιακή οθόνη LED πεδίου για τη μέτρηση της στάθμης του υγρού.Τα προϊόντα της σειράς NYFZ-X είναι στάνταρ, αντιδιαβρωτικά και αντιεκρηκτικά.

Με βάση την αρχή της άνωσης και της μαγνητικής σύζευξης, ο μετρητής στάθμης υγρού maglev είναι εξοπλισμένος με μια ομάδα σωλήνων ξηρού ελατηρίου και ακριβείς αντιστάσεις στον σωλήνα ανίχνευσης.Όταν ο μαγνητικός πλωτήρας κινείται πάνω και κάτω κατά μήκος του σωλήνα ανίχνευσης με τη διακύμανση της στάθμης του υγρού, η αντίσταση εξόδου του δοκιμαστικού σωλήνα αλλάζει συνδέοντας με τη σειρά του τον σωλήνα ξηρού ελατηρίου στο επίπεδο του υγρού.Η μονάδα κυκλώματος μετατροπής στο κουτί διακλάδωσης μετατρέπει την τιμή αντίστασης στην έξοδο ρεύματος 4〜20mA.

ΜαγνητικόςΦλοτέρ ΕπίπεδοΜετρητήςΤεχνική Παράμετρος

※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!

Μαγνητικός πλωτήρας Επίπεδο ΜετρητήςΧαρακτηριστικά σχεδίου

• Απλή δομή, σταθερή και αξιόπιστη, σταθερή λειτουργία.
• Οθόνη σε κόκκινο χρώμα που δείχνει τη στάθμη του υγρού, διαισθητική, εντυπωσιακή και ευανάγνωστη
• Μπορεί να επιλεγεί μια ποικιλία μορφών εγκατάστασης, μια ποικιλία μορφών σύνδεσης.
• Το εύρος μέτρησης είναι μεγάλο και η όλη διαδικασία μέτρησης δεν έχει τυφλή περιοχή.
• Συνεχής μέτρηση στάθμης υγρών διαφόρων υγρών και υψηλής θερμοκρασίας, υψηλής πίεσης, διαβρωτικών και εύφλεκτων και εκρηκτικών μέσων.
• Η οθόνη είναι πλήρως απομονωμένη από το μετρούμενο μέσο, ​​ασφαλής και αξιόπιστη.
• Επαγγελματικός σχεδιασμός για ειδική πίεση και θερμοκρασία

Μαγνητικός πλωτήραςΕπίπεδοΑπαίτηση εγκατάστασης μετρητή

• Πριν από την εγκατάσταση, ελέγξτε εάν ο δακτύλιος ορίου πλωτήρα είναι χαλαρός κάτω από τον σωλήνα ανίχνευσης, όπως χαλαρώστε τον με ένα κλειδί για να αποτρέψετε την ολίσθηση του πλωτήρα κατά τη χρήση.
• Η εγκατάσταση πρέπει να είναι κάθετη για να διασφαλίζεται ότι ο μαγνητικός πλωτήρας μπορεί να κινείται ελεύθερα πάνω και κάτω στον δοκιμαστικό σωλήνα
• Αποφύγετε τη μαγνητική αγωγιμότητα γύρω από τον σωλήνα ανίχνευσης, διαφορετικά θα επηρεάσει άμεσα την κανονική λειτουργία του μετρητή στάθμης υγρού.
• Για εύκολα απολέπιση μέσων, το όργανο θα πρέπει να καθαρίζεται τακτικά για να αποφευχθεί το μπλοκάρισμα του πλωτήρα και η επίδραση της μέτρησης
• Οι ειδικοί τρόποι εγκατάστασης είναι οι εξής:
• Μέθοδος 1: κατεργασία της οπής εγκατάστασης στο κάλυμμα της φλάντζας και περιστροφή απευθείας στον μετρητή στάθμης υγρού maglev, όπως φαίνεται στο σχήμα 1.
• Μέθοδος 2: Σταθερός μετρητής στάθμης maglev με στήριγμα αισθητήρα και παξιμάδι ασφάλισης.Αυτή η μέθοδος είναι κατάλληλη για μέτρηση στάθμης υγρού fbr ανοιχτής δεξαμενής, όπως φαίνεται στο σχήμα 2
• Μέθοδος 3: Επεξεργάζεται μια οπή σπειρώματος G2 στο κάλυμμα της δεξαμενής, η οποία είναι βολική για να τοποθετηθεί στη σφαίρα επίπλευσης, όπως φαίνεται στο σχήμα 3.
• Μέθοδος 4: το μήκος της ράβδου μέτρησης μπορεί να ρυθμιστεί ανάλογα με το ύψος της στάθμης του υγρού χρησιμοποιώντας την κινητή κεφαλή σύνδεσης, όπως φαίνεται στο σχήμα 4

Μαγνητικός πλωτήραςΕπίπεδοΠεδίο εφαρμογής μετρητή

Ο μετρητής στάθμης Maglev είναι κατάλληλος για εμφάνιση στάθμης υγρού σε δοχεία χημικού, πετρελαίου και άλλου βιομηχανικού εξοπλισμού.Επί του παρόντος, έχει χρησιμοποιηθεί ευρέως σε βιομηχανίες πετρελαίου, χημικών, μεταλλουργικών, ηλεκτρικής ενέργειας, τροφίμων, φαρμακευτικών προϊόντων, χαρτοποιίας και σε άλλες βιομηχανίες μέτρησης και ελέγχου στάθμης υγρών.
