Λεπτομέρειες:
|
| Μέτρηση της σειράς: | 30m | Συχνότητα: | 100MHZ-1.8GHZ |
|---|---|---|---|
| Υλικό: | 304,316L (προαιρετικός) | Σύνδεση διαδικασίας: | Νήμα βιδών, φλάντζα (προαιρετική), |
| Βαθμός προστασίας: | Όργανο IP67, IP67 επίδειξης | Δειγματοληψία: | ηχώ 55 δείγματα/s |
| Διεπαφή επικοινωνίας: | Πρωτόκολλο επικοινωνίας ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ | Πίεση διαδικασίας: | -0.1-4MPa |

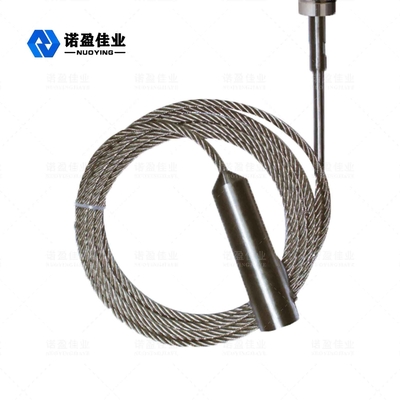

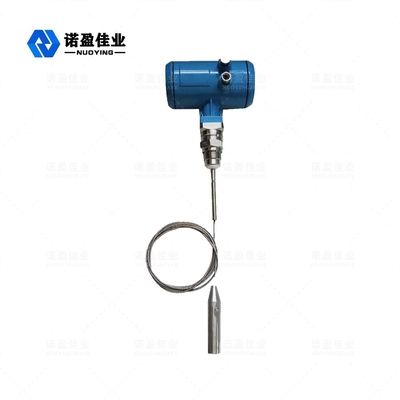

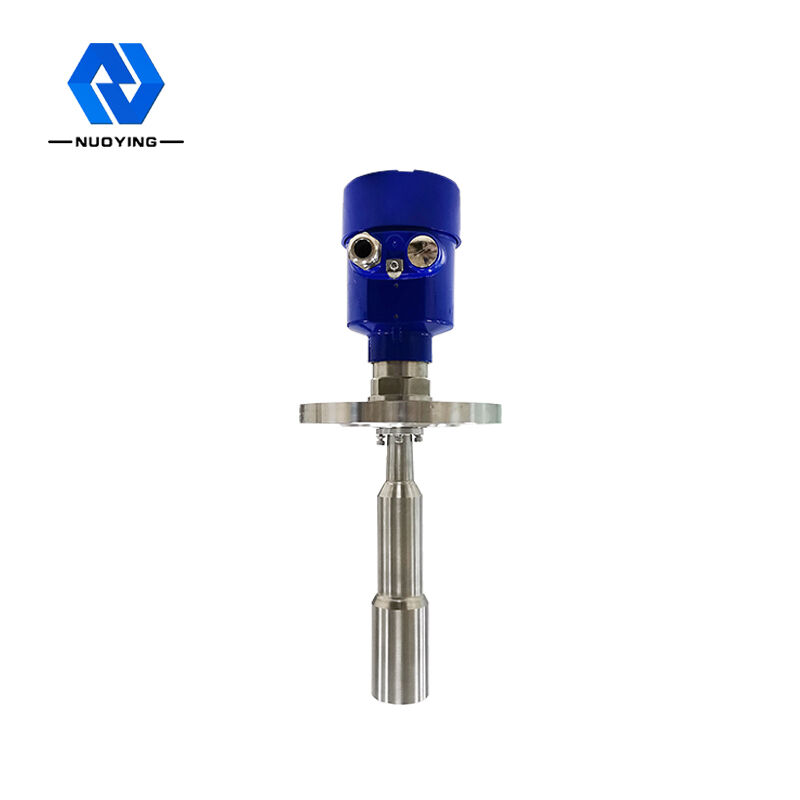

NYRD701 Κατευθυνόμενο κύμα 1,8 GHz Ραντάρ Επίπεδο Μετρητής
Ο μετρητής στάθμης ραντάρ κατευθυνόμενου κύματος είναι ένας μετρητής στάθμης που βασίζεται στην αρχή της ανάκλασης του πεδίου χρόνου (TDR).Ο ηλεκτρομαγνητικός παλμός του μετρητή στάθμης ραντάρ διαδίδεται κατά μήκος του χαλύβδινου καλωδίου ή του καθετήρα με την ταχύτητα του φωτός.Μέρος του παλμού του μετρητή στάθμης ανακλάται για να σχηματίσει μια ηχώ και να επιστρέψει στον πομπό παλμών κατά μήκος της ίδιας διαδρομής.Η απόσταση μεταξύ του πομπού και της επιφάνειας του μετρούμενου μέσου είναι ανάλογη του χρόνου διάδοσης του παλμού κατά τη διάρκεια αυτής της περιόδου και υπολογίζεται το ύψος της στάθμης του υγρού.
Ραντάρ Επίπεδο ΜετρητήςΤεχνική Παράμετρος
| Παράμετροι |
Συχνότητα: 100MHZ-1,8GHZ Εύρος μέτρησης:-καλώδιο:0-30m;ράβδος, ομοαξονική :0-6μ Επαναληψιμότητα: ± 3mm Ανάλυση: 1mm Δειγματοληψία: echo 55 δείγματα / s Ταχύτητα απόκρισης: 0,2 S (ανάλογα με την πραγματική χρήση) Σήμα ρεύματος εξόδου: 4-20 mA Ακρίβεια: <0,1% |
| Διεπαφή επικοινωνίας | Πρωτόκολλο επικοινωνίας HART |
| Σύνδεση διαδικασίας |
G1-1/2 Φλάντζα DN50, DN80, DN100, DN150 |
| Πίεση διαδικασίας | -1 ~ 40 bar |
| Εξουσία |
Ισχύς: 24VDC (± 10%), τάση κυματισμού: 1Vpp Κατανάλωση ρεύματος: μέγιστη 22,5 mA |
| Περιβαλλοντικές συνθήκες | θερμοκρασία -40 ℃ ~ +80 ℃ |
| Βαθμός προστασίας κατοικίας | IP67 |
| Επίπεδα έκρηξης | EXiaIICT6 |
| Τροφοδοτικό οργάνων και καλώδιο εξόδου σήματος |
Κοινή χρήση θωρακισμένου καλωδίου δύο πυρήνων Είσοδος καλωδίου: 2 M20 × 1,5 (η διάμετρος των καλωδίων 5 - 9 mm) |
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!
Ραντάρ Επίπεδο ΜετρητήςΛειτουργικός Αρχή
Το Guided Wave Radar είναι το είδος οργάνου μέτρησης που βασίζεται στην αρχή του ταξιδιού στο χρόνο.Το κύμα ραντάρ ταξιδεύει με την ταχύτητα του φωτός και ο χρόνος λειτουργίας του μπορεί να μετατραπεί σε σήμα στάθμης από τα ηλεκτρονικά εξαρτήματα.Ο αισθητήρας εκπέμπει παλμούς υψηλής συχνότητας που εξαπλώνονται κατά μήκος του καλωδίου και οι παλμοί ανακλώνται όταν συναντούν την επιφάνεια του υλικού και λαμβάνονται από τον δέκτη μέσα στο μετρητή.Στη συνέχεια, το σήμα απόστασης μετατρέπεται στο σήμα στάθμης.
Ραντάρ Επίπεδο ΜετρητήςΑπόσταση μέτρησης
Ο παρακάτω πίνακας παραθέτει τη σχέση μεταξύ των διαφόρων κατηγοριών του μετρούμενου μέσου και της απόστασης μέτρησης.
| Μεσαίος Δείκτης | DK(ε) | Στερεά Σωματίδια | Υγρό | Εύρος μέτρησης |
| 1 | 1.4…1.6 | －Αέριο συμπύκνωσης, π.χ. N2CO2 | 3m (Αναφέρεται μόνο στον αισθητήρα ομοαξονικής ράβδου) | |
| 2 | 1.6…1.9 |
- Σωματίδια πλαστικής ζώνης - Ασβεστόλιθος, ειδικό τσιμέντο -Ζάχαρη |
- Υγροποιημένο αέριο πετρελαίου, π.χ. προπάνιο -Διαλυτικό μέσο - Φρέον 12 / Φρέον -Φοινικέλαιο |
25μ |
| 3 | 1.9…2.5 | -Συνηθισμένο τσιμέντο, σοβάς | - Ορυκτέλαιο, Καύσιμο | 30μ |
| 4 | 2,5…4 |
-Δημητριακά, Σπόροι -Πέτρα -Αμμος |
- Βενζόλιο, Στυρόλιο, Τολουόλιο - Φουράν -Ναφθαλίνη |
30μ |
| 5 | 4…7 |
- Υγρή πέτρα, μετάλλευμα -Αλας |
- Χλωροβενζόλιο, χλωροφόρμιο - Σπρέι κυτταρίνης - Ισοκυανουρικό υδροχλωρικό οξύ, αμίνη |
30μ |
| 6 | >7 |
- Μεταλλική σκόνη - Μαύρο άνθρακα - Κάρβουνο |
- Υδατικά υγρά - Αλκοόλ - Υγρή αμμωνία |
30μ |
