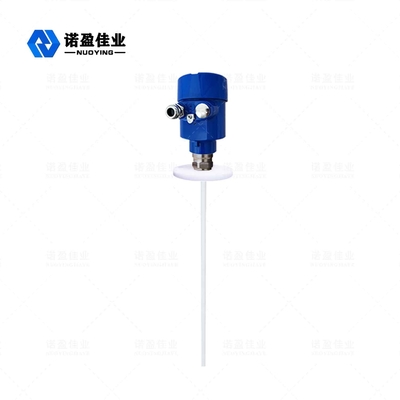

NYRD702 PTFE 1,8 GHz Πομπός στάθμης μετρητή ραντάρ κατευθυνόμενων κυμάτων

NYRD702 PTFEΚατευθυνόμενο κύμα 1,8 GHz Ραντάρ Επίπεδο Μετρητής

Ο μετρητής στάθμης ραντάρ κατευθυνόμενου κύματος είναι ένας μετρητής στάθμης που βασίζεται στην αρχή της ανάκλασης του πεδίου χρόνου (TDR).Ο ηλεκτρομαγνητικός παλμός του μετρητή στάθμης ραντάρ διαδίδεται κατά μήκος του χαλύβδινου καλωδίου ή του καθετήρα με την ταχύτητα του φωτός.Μέρος του παλμού του μετρητή στάθμης ανακλάται για να σχηματίσει μια ηχώ και να επιστρέψει στον πομπό παλμών κατά μήκος της ίδιας διαδρομής.Η απόσταση μεταξύ του πομπού και της επιφάνειας του μετρούμενου μέσου είναι ανάλογη του χρόνου διάδοσης του παλμού κατά τη διάρκεια αυτής της περιόδου και υπολογίζεται το ύψος της στάθμης του υγρού.

Ο μετρητής στάθμης ραντάρ αντιδιαβρωτικού κατευθυνόμενου κύματος NYRD702 είναι πιο κατάλληλος για την παρακολούθηση στάθμης ισχυρού διαβρωτικού μέσου, όπως διάλυμα υδροχλωρικού οξέος, διάλυμα νιτρικού οξέος, υδροβρωμικό οξύ, αραιό θειικό οξύ και ούτω καθεξής

Ραντάρ Επίπεδο ΜετρητήςΤεχνική Παράμετρος

※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!

Ραντάρ Επίπεδο ΜετρητήςΛειτουργικός Αρχή

Ο παλμός μικροκυμάτων υψηλής συχνότητας που εκπέμπεται από το ραντάρ καθοδηγούμενου κύματος διαδίδεται κατά μήκος του στοιχείου ανίχνευσης (χάλυβας καλωδίου ή χαλύβδινη ράβδος) και όταν συναντά το μετρούμενο μέσο, ​​λόγω της ξαφνικής αλλαγής της διηλεκτρικής σταθεράς, προκαλεί ανάκλαση και ένα μέρος της ενέργειας του παλμού ανακλάται πίσω.Το χρονικό διάστημα μεταξύ του εκπεμπόμενου παλμού και του ανακλώμενου παλμού είναι ανάλογο με την απόσταση του μετρούμενου μέσου.

◎ Εισαγωγή
Το ραντάρ κατευθυνόμενων κυμάτων είναι ένα όργανο μέτρησης που βασίζεται στην αρχή του ταξιδιού στο χρόνο.Το κύμα ραντάρ τρέχει με την ταχύτητα του φωτός και ο χρόνος λειτουργίας μπορεί να μετατραπεί σε σήμα στάθμης μέσω ηλεκτρονικών εξαρτημάτων.Ο καθετήρας εκπέμπει παλμούς υψηλής συχνότητας και διαδίδεται κατά μήκος του αισθητήρα καλωδίου ή ράβδου.Όταν οι παλμοί συναντούν την επιφάνεια του υλικού, ανακλώνται πίσω και λαμβάνονται από τον δέκτη στο όργανο και το σήμα απόστασης μετατρέπεται σε σήμα στάθμης.
Το ανακλώμενο σήμα παλμού μεταδίδεται στο τμήμα του ηλεκτρονικού κυκλώματος του οργάνου κατά μήκος του καλωδίου ή του αισθητήρα της ράβδου και ο μικροεπεξεργαστής επεξεργάζεται το σήμα για να αναγνωρίσει την ηχώ που δημιουργείται από τον παλμό μικροκυμάτων στην επιφάνεια του υλικού.Η σωστή αναγνώριση του σήματος ηχούς ολοκληρώνεται από το λογισμικό παλμών και η απόσταση D από την επιφάνεια του υλικού είναι ανάλογη με τη χρονική διαδρομή T του
σφυγμός:
D=C×T/2, όπου C είναι η ταχύτητα του φωτός
Εφόσον η απόσταση E της άδειας δεξαμενής είναι γνωστή, το επίπεδο υλικού L είναι:L=ED
◎ Εξαγωγή
Ρυθμίστε εισάγοντας ύψος κενού δοχείου E (= σημείο μηδέν), ύψος πλήρους δεξαμενής F (= πλήρης κλίμακα) και ορισμένες παραμέτρους εφαρμογής, οι παράμετροι εφαρμογής θα προσαρμόσουν αυτόματα το όργανο στο περιβάλλον μέτρησης, που αντιστοιχεί σε έξοδο 4-20 mA.

Ραντάρ Επίπεδο ΜετρητήςΑπαιτήσεις εγκατάστασης

Τυπική μέθοδος εγκατάστασης

◎ Συνιστάται η τοποθέτηση στο 1/4 ή 1/6 της διαμέτρου του δοχείου.
Σημείωση: Η ελάχιστη απόσταση από το τοίχωμα της δεξαμενής είναι L0≥300mm, H0≥50mm.
◎ Κρατήστε το μακριά από την είσοδο και την έξοδο.
◎ Μείνετε μακριά από εμπόδια όπως διακόπτες ορίου, πηνία θέρμανσης, αναδευτήρες κ.λπ. Σημείωση: Η απόσταση μεταξύ του καθετήρα και του εμποδίου είναι ≥200mm.
◎ Όταν το δοχείο είναι μεταλλικό δοχείο, το ραντάρ δεν πρέπει να αγγίζει το τοίχωμα και το κάτω μέρος του δοχείου σε όλο το εύρος.
◎ Εάν το κάτω μέρος του δοχείου είναι κωνικό, το ραντάρ μπορεί να εγκατασταθεί στο κέντρο της κορυφής της δεξαμενής.
◎ Το ύψος του κοντού σωλήνα εγκατάστασης πρέπει να είναι L1≤10cm.
