Λεπτομέρειες:
|
Χαρακτηριστική εφαρμογή: | Υγρά, σκόνες, στερεά μόρια, διαβρωτικά μέσα | Υλικό κεραιών: | Εύκαμπτο cable/304/PTFE (προαιρετικό) |
---|---|---|---|
Σύνδεση διαδικασίας: | Νήμα βιδών, φλάντζα (προαιρετική), | Λειτουργούσα θερμοκρασία: | -40~130℃ |
Παραγωγή σημάτων: | 4-20mA, 4-20mA/HART (δύο καλώδιο/τετρασύρματος) | Φάσμα συχνότητας: | 1,8 Ghz |
Ακρίβεια: | ±1mm | Παροχή ηλεκτρικού ρεύματος: | 24VDC ή 220VAC |

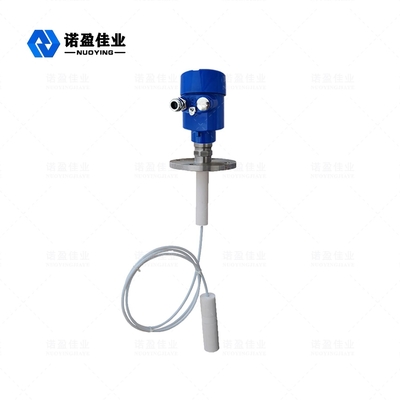

Καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων NYRD701 PTFE 1.8GHz
Ο καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων είναι ένας μετρητής επιπέδων βασισμένος στην αρχή της αντανάκλασης χρονικών περιοχών (TDR). Ο ηλεκτρομαγνητικός σφυγμός του ισόπεδου μετρητή ραντάρ διαδίδει κατά μήκος του καλωδίου ή του ελέγχου χάλυβα στη ταχύτητα του φωτός. Μέρος του σφυγμού του μετρητή επιπέδων απεικονίζεται για να διαμορφώσει μια ηχώ και να επιστρέψει στη συσκευή αποστολής σημάτων σφυγμού κατά μήκος της ίδιας πορείας. Η απόσταση μεταξύ της συσκευής αποστολής σημάτων και της επιφάνειας του μετρημένου μέσου είναι ανάλογη προς το χρόνο διάδοσης του σφυγμού κατά τη διάρκεια εκείνης της περιόδου, και το υγρό ύψος επιπέδων υπολογίζεται.
Τεχνική παράμετρος μετρητών επιπέδων ραντάρ
Χαρακτηριστική εφαρμογή | Υγρά, σκόνες, στερεά μόρια, διαβρωτικά μέσα |
Υλικό κεραιών | Εύκαμπτο cable/304/PTFE (προαιρετικό) |
Μέτρηση της σειράς | 30 μ |
Ακρίβεια | ±1mm |
Παροχή ηλεκτρικού ρεύματος | 24 VDC (Two-wire, τετρασύρματος) |
Μέση θερμοκρασία | -40~+130℃, - 40~+250℃ |
Πίεση | ε -0.1~4.0MPa |
Σύνδεση διαδικασίας | Νήμα, φλάντζα (προαιρετική) |
Κατηγορία προστασίας | IP67 |
Explosionproof βαθμός | ExiaCT6Ⅱ (προαιρετικά) |
Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
※ Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!

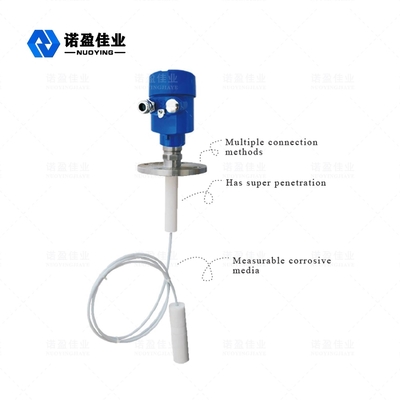

Η καθοδηγημένη κεραία μετρητών επιπέδων ραντάρ κυμάτων που χρησιμοποιεί το υλικό PTFE, PTFE (τεφλόν ή PTFE), συνήθως γνωστό ως «βασιλιάς πλαστικών», αποτελείται από tetrafluoroethylene από τον πολυμερισμό των πολυμερών ενώσεων, έχει την άριστη χημική σταθερότητα, η υψηλή αντίσταση διάβρωσης, σφράγιση, λίπανση δεν είναι κολλώδης, ηλεκτρική μόνωση και η καλή αντοχή αντι-γήρανσης, PTFE έχει τα ακόλουθα χαρακτηριστικά γνωρίσματα:
Λειτουργούσα αρχή μετρητών επιπέδων ραντάρ
Ο υψηλής συχνότητας σφυγμός μικροκυμάτων που εκπέμπεται από το καθοδηγημένο ραντάρ κυμάτων διαδίδει κατά μήκος του τμήματος ανίχνευσης (καλώδιο χάλυβα ή ράβδος χάλυβα), και όταν αντιμετωπίζει το μετρημένο μέσο, λόγω της ξαφνικής αλλαγής της διηλεκτρικής σταθεράς, προκαλεί την αντανάκλαση, και ένα μέρος της ενέργειας σφυγμού απεικονίζεται πίσω. Το χρονικό διάστημα μεταξύ του διαβιβασθε'ντος σφυγμού και του απεικονισμένου σφυγμού είναι ανάλογο προς την απόσταση του μετρημένου μέσου.
