Λεπτομέρειες:
|
| Μέτρηση της σειράς: | 30m | Τύπος κεραιών: | υψηλής θερμοκρασίας κεραία καλωδίων |
|---|---|---|---|
| Λειτουργούσα θερμοκρασία: | -40~250℃ | Παραγωγή σημάτων: | 4-20mA, 4-20mA/HART |
| Πίεση διαδικασίας: | -0.1-4MPa, -1~40BAR | Παροχή ηλεκτρικού ρεύματος: | 24VDC/220VAC |
| Βαθμός προστασίας: | IP67 | Συχνότητα: | 1,8 Ghz |

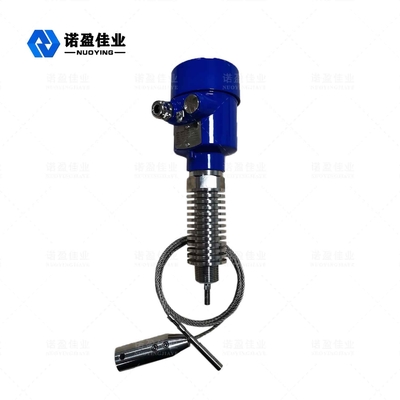

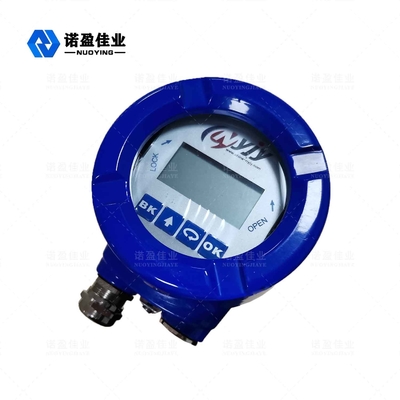

NYRD701 (Τύπος υψηλής θερμοκρασίας) Κατευθυνόμενο κύμα 1,8 GHz Ραντάρ Επίπεδο Μετρητής
Ο μετρητής στάθμης ραντάρ κατευθυνόμενου κύματος είναι ένας μετρητής στάθμης που βασίζεται στην αρχή της ανάκλασης του πεδίου χρόνου (TDR).Ο ηλεκτρομαγνητικός παλμός του μετρητή στάθμης ραντάρ διαδίδεται κατά μήκος του χαλύβδινου καλωδίου ή του καθετήρα με την ταχύτητα του φωτός.Μέρος του παλμού του μετρητή στάθμης ανακλάται για να σχηματίσει μια ηχώ και να επιστρέψει στον πομπό παλμών κατά μήκος της ίδιας διαδρομής.Η απόσταση μεταξύ του πομπού και της επιφάνειας του μετρούμενου μέσου είναι ανάλογη του χρόνου διάδοσης του παλμού κατά τη διάρκεια αυτής της περιόδου και υπολογίζεται το ύψος της στάθμης του υγρού.
Ραντάρ Επίπεδο ΜετρητήςΤεχνική Παράμετρος
| Τυπική εφαρμογή | Υγρά, σκόνες, στερεά σωματίδια, διαβρωτικά μέσα |
| Υλικό κεραίας | Ευέλικτο καλώδιο/304/PTFE (προαιρετικό) |
| Εύρος μέτρησης | 30 μ |
| Ακρίβεια | ±1mm |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC (Δίσυρμα, Τετρασύρμα) |
| Μέτρια θερμοκρασία | -40+250℃ |
| Πίεση | e -0,1~4,0MPa |
| Σύνδεση διαδικασίας | Κλωστή, Φλάντζα (προαιρετικό) |
| Κατηγορία προστασίας | IP65 |
| Αντιεκρηκτική βαθμίδα | ExiaⅡCT6 (προαιρετικό) |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!

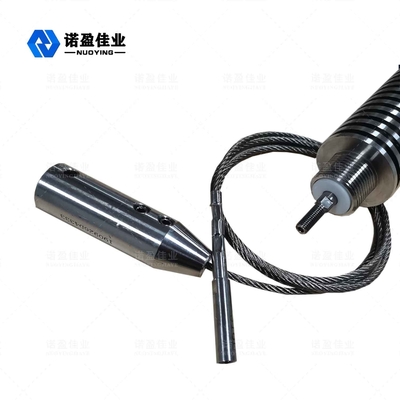

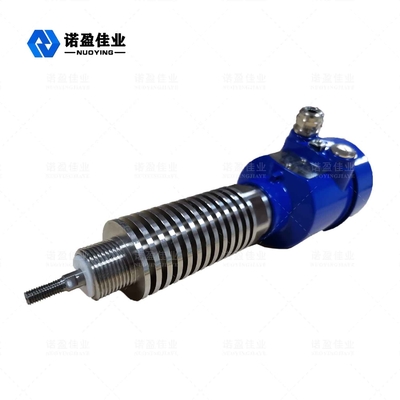

Κεραία μετρητή στάθμης ραντάρ καθοδηγούμενου κύματος για να ενώσει τη δομή του καλοριφέρ, το καλοριφέρ είναι ένα είδος συσκευής ψύξης συστατικών θερμών ηλεκτρονίων που χρησιμοποιείται στις ηλεκτρικές συσκευές, κατασκευασμένο πάνω από 304/316 από υλικό όπως η δομή φύλλου από ανοξείδωτο χάλυβα.Η ψύκτρα μπορεί να κάνει τη θερμότητα από τα εξαρτήματα πιο αποτελεσματική αγωγιμότητα, έτσι ώστε το προϊόν να μπορεί να εφαρμοστεί σε περιπτώσεις υψηλότερης θερμοκρασίας.
Ραντάρ Επίπεδο ΜετρητήςΧαρακτηριστικά σχεδίου
◎ Ο μετρητής στάθμης ραντάρ καθοδηγούμενου κύματος υιοθετεί προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και μοναδική τεχνολογία επεξεργασίας ηχούς Echo Discovery, μέτρηση επαφών, υψηλή ακρίβεια μέτρησης και πιο ακριβή μέτρηση.Ταυτόχρονα, το ραντάρ κατευθυνόμενου κύματος είναι ανθεκτικό στην πρόσφυση και δεν επηρεάζεται από το εξωτερικό περιβάλλον όπως η μέση θερμοκρασία και η πρόσφυση.
◎ Μια ποικιλία μεθόδων σύνδεσης διεργασιών και τύπων στοιχείων ανίχνευσης καθιστούν τους μετρητές στάθμης ραντάρ κατευθυνόμενων κυμάτων σειράς 70X κατάλληλους για διάφορες πολύπλοκες συνθήκες εργασίας και εφαρμογές.Όπως: υψηλή θερμοκρασία, υψηλή πίεση και μικρό διηλεκτρικό σταθερό μέσο.
◎ Χρησιμοποιώντας τη λειτουργία παλμικής λειτουργίας, το προϊόν έχει εξαιρετικά χαμηλή ισχύ εκπομπής και μπορεί να εγκατασταθεί σε διάφορα μεταλλικά και μη
δοχεία χωρίς βλάβη στο ανθρώπινο σώμα και το περιβάλλον.
Ραντάρ Επίπεδο ΜετρητήςΑπαιτήσεις εγκατάστασης
Τυπική μέθοδος εγκατάστασης
◎ Συνιστάται η τοποθέτηση στο 1/4 ή 1/6 της διαμέτρου του δοχείου.
Σημείωση: Η ελάχιστη απόσταση από το τοίχωμα της δεξαμενής είναι L0≥300mm, H0≥50mm.
◎ Κρατήστε το μακριά από την είσοδο και την έξοδο.
◎ Μείνετε μακριά από εμπόδια όπως διακόπτες ορίου, πηνία θέρμανσης, αναδευτήρες κ.λπ. Σημείωση: Η απόσταση μεταξύ του καθετήρα και του εμποδίου είναι ≥200mm.
◎ Όταν το δοχείο είναι μεταλλικό δοχείο, το ραντάρ δεν πρέπει να αγγίζει το τοίχωμα και το κάτω μέρος του δοχείου σε όλο το εύρος.
◎ Εάν το κάτω μέρος του δοχείου είναι κωνικό, το ραντάρ μπορεί να εγκατασταθεί στο κέντρο της κορυφής της δεξαμενής.
◎ Το ύψος του κοντού σωλήνα εγκατάστασης πρέπει να είναι L1≤10cm.
