Λεπτομέρειες:
|
Μέτρηση της σειράς: | 30m | Χαρακτηριστική εφαρμογή: | Υγρά, σκόνες, στερεά μόρια |
---|---|---|---|
Υλικό: | 304,316L (προαιρετικός) | Τοποθετώντας μέθοδος: | μοντάρισμα φλαντζών ή μοντάρισμα νημάτων |
Βαθμός προστασίας: | Όργανο IP67 επίδειξης | Λειτουργούσα θερμοκρασία: | -40~130℃ |
υλικό περίπτωσης: | : θήκη από χυτό αλουμίνιο | Πίεση διαδικασίας: | -0.1-4MPa, -1~40BAR |

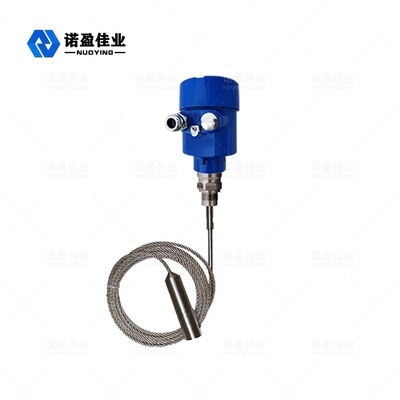

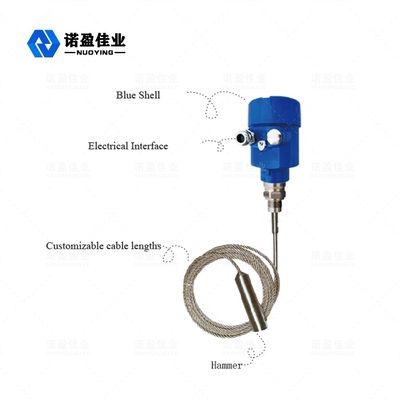

Καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων NYRD701 1.8GHz
Ο καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων είναι ένας μετρητής επιπέδων βασισμένος στην αρχή της αντανάκλασης χρονικών περιοχών (TDR). Ο ηλεκτρομαγνητικός σφυγμός του ισόπεδου μετρητή ραντάρ διαδίδει κατά μήκος του καλωδίου ή του ελέγχου χάλυβα στη ταχύτητα του φωτός. Μέρος του σφυγμού του μετρητή επιπέδων απεικονίζεται για να διαμορφώσει μια ηχώ και να επιστρέψει στη συσκευή αποστολής σημάτων σφυγμού κατά μήκος της ίδιας πορείας. Η απόσταση μεταξύ της συσκευής αποστολής σημάτων και της επιφάνειας του μετρημένου μέσου είναι ανάλογη προς το χρόνο διάδοσης του σφυγμού κατά τη διάρκεια εκείνης της περιόδου, και το υγρό ύψος επιπέδων υπολογίζεται.
Τεχνική παράμετρος μετρητών επιπέδων ραντάρ
Χαρακτηριστική εφαρμογή | Υγρά, σκόνες, στερεά μόρια, διαβρωτικά μέσα |
Υλικό κεραιών | Εύκαμπτο cable/304/PTFE (προαιρετικό) |
Μέτρηση της σειράς | 30 μ |
Ακρίβεια | ±1mm |
Παροχή ηλεκτρικού ρεύματος | 24 VDC (Two-wire, τετρασύρματος) |
Μέση θερμοκρασία | -40~+130℃, - 40~+250℃ |
Πίεση | ε -0.1~4.0MPa |
Σύνδεση διαδικασίας | Νήμα, φλάντζα (προαιρετική) |
Κατηγορία προστασίας | IP65 |
Explosionproof βαθμός | ExiaCT6Ⅱ (προαιρετικά) |
Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
※ Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
Λειτουργούσα αρχή μετρητών επιπέδων ραντάρ
Ο υψηλής συχνότητας σφυγμός μικροκυμάτων που εκπέμπεται από το καθοδηγημένο ραντάρ κυμάτων διαδίδει κατά μήκος του τμήματος ανίχνευσης (καλώδιο χάλυβα ή ράβδος χάλυβα), και όταν αντιμετωπίζει το μετρημένο μέσο, λόγω της ξαφνικής αλλαγής της διηλεκτρικής σταθεράς, προκαλεί την αντανάκλαση, και ένα μέρος της ενέργειας σφυγμού απεικονίζεται πίσω. Το χρονικό διάστημα μεταξύ του διαβιβασθε'ντος σφυγμού και του απεικονισμένου σφυγμού είναι ανάλογο προς την απόσταση του μετρημένου μέσου.
◎Εισάγετε
Το καθοδηγημένο ραντάρ κυμάτων είναι μια όργανο μέτρησης βασισμένη στην αρχή του χρονικού ταξιδιού. Τα τρεξίματα κυμάτων ραντάρ στη ταχύτητα του φωτός, και ο τρέχοντας χρόνος μπορούν να μετατραπούν σε ένα σήμα επιπέδων μέσω των ηλεκτρονικών συστατικών. Ο έλεγχος εκπέμπει τους υψηλής συχνότητας σφυγμούς και διαδίδει κατά μήκος του ελέγχου καλωδίων ή ράβδων. Όταν οι σφυγμοί συναντούν την επιφάνεια του υλικού, απεικονίζονται πίσω και παραλαμβάνονται από το δέκτη στο όργανο, και το σήμα απόστασης μετατρέπεται σε ένα σήμα επιπέδων.
Το απεικονισμένο σήμα σφυγμού διαβιβάζεται στο ηλεκτρονικό μέρος κυκλωμάτων του οργάνου κατά μήκος του ελέγχου καλωδίων ή ράβδων, και ο μικροεπεξεργαστής επεξεργάζεται το σήμα για να προσδιορίσει την ηχώ που παράγεται από το σφυγμό μικροκυμάτων στην επιφάνεια του υλικού. Ο σωστός προσδιορισμός σημάτων ηχούς ολοκληρώνεται από το λογισμικό σφυγμού, και η απόσταση Δ από την υλική επιφάνεια είναι ανάλογη προς το χρονικό ταξίδι Τ
σφυγμός:
D=C×T/2, όπου το Γ είναι η ταχύτητα του φωτός
Δεδομένου ότι η απόσταση Ε της κενής δεξαμενής είναι γνωστή, το υλικό επίπεδο Λ είναι: L=E-D
◎Εξαγωγή
Το σύνολο με την είσοδο του κενού ύψους Ε δεξαμενών (= στο σημείο μηδέν), του πλήρους ύψους Φ δεξαμενών (= σύνολο - κλίμακα) και μερικών παραμέτρων εφαρμογής, οι παράμετροι εφαρμογής θα προσαρμόσει αυτόματα το όργανο στο περιβάλλον μέτρησης, που αντιστοιχεί σε 4 - παραγωγή 20mA.
