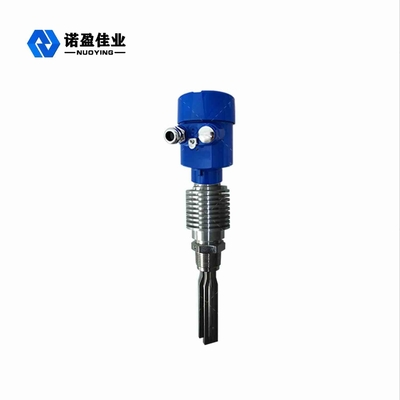

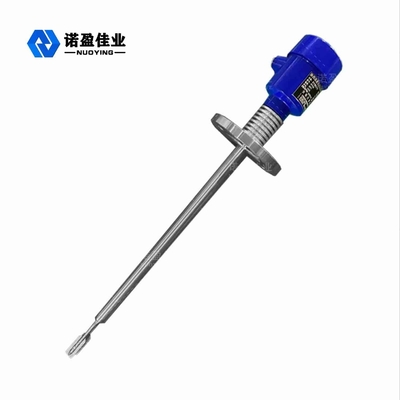

IP67 Πομπός στάθμης πιρουνιού συντονισμού Μέτρηση υψηλής θερμοκρασίας SPDT

Διακόπτης στάθμης πιρουνιού συντονισμού

Ο διακόπτης στάθμης πιρουνιού συντονισμού NYYCUK είναι ένας νέος τύπος διακόπτη στάθμης.Είναι κατάλληλο για όλα σχεδόν τα υγρά μέσα, αλλά και για τη μέτρηση στερεών σκονών ή κόκκων ελεύθερης ροής, μέσης πυκνότητας.Δεδομένου ότι ο διακόπτης στάθμης του πιρουνιού συντονισμού βασικά δεν έχει κινούμενα μέρη, η μηχανική φθορά είναι σχετικά χαμηλή, επομένως δεν χρειάζεται συντήρηση και ρύθμιση και είναι απλός και βολικός στη χρήση.

Επιπλέον, ο διακόπτης στάθμης υιοθετεί νέα ξένη τεχνολογία και πρωτότυπα εισαγόμενα τσιπ, τα οποία έχουν τα πλεονεκτήματα της μεγάλης διάρκειας ζωής, της σταθερής απόδοσης, της ασφάλειας και της αξιοπιστίας και της ισχυρής προσαρμοστικότητας (διαφορετικές ηλεκτρικές παράμετροι και η πυκνότητα του μετρούμενου μέσου δεν επηρεάζουν τη μέτρηση) , Χωρίς προσαρμογή (δεν απαιτείται επιτόπια ρύθμιση ανεξάρτητα από το μέσο μέτρησης) και χωρίς συντήρηση, χρησιμοποιείται ευρέως στον έλεγχο της διαδικασίας του επιπέδου υλικών στη μεταλλουργία, τα οικοδομικά υλικά, τη χημική βιομηχανία, την ελαφριά βιομηχανία, τα σιτηρά και άλλες βιομηχανίες .

Υγρό διακόπτη στάθμης πιρουνιού συντονισμούΤεχνική Παράμετρος

Διακόπτης στάθμης πιρουνιού συντονισμούΕγκατάστασηRαπαιτήσεων

• Το όργανο τοποθετείται γενικά κατακόρυφα με το άκρο του πιρουνιού προς τα κάτω, οριζόντια ή κεκλιμένα προς τα κάτω με το άκρο του πιρουνιού (όταν το υλικό έχει ισχυρή πρόσφυση, συνιστάται η τοποθέτηση του κάθετα με το άκρο του πιρουνιού προς τα κάτω).
• Το όργανο δεν επιτρέπεται να τοποθετηθεί προς τα πάνω, δηλαδή η μέθοδος εγκατάστασης με το άκρο του πιρουνιού προς τα πάνω.
• Η κάθετη ή κεκλιμένη εγκατάσταση συνιστάται όταν το υλικό αναμιγνύεται με σβώλους ή σκληρά σωματίδια.
• Συνιστάται η δοκιμή της ευαισθησίας βαθμονόμησης με ένα μικρό δείγμα του μέσου πριν από την εγκατάσταση στον εξοπλισμό.Για παράδειγμα: βυθίστε το μετρητή σε ένα παράθυρο με μεσαία γέμιση για να ελέγξετε την αξιοπιστία του διακόπτη.
• Η πραγματική εγκατάσταση γενικά χωρίζεται σε εγκατάσταση κορυφής (παρακολούθηση υψηλού επιπέδου του μέσου), εγκατάσταση πλευρικού τοιχώματος (παρακολούθηση υψηλού ή χαμηλού επιπέδου του μέσου) και εγκατάσταση σωληνώσεων (παρακολούθηση ροής αέρα της αντλίας υλικού).

Διακόπτης στάθμης πιρουνιού συντονισμούΗλεκτρικές συνδέσεις

Η καλωδίωση του διακόπτη στάθμης πιρουνιού συντονισμού NYYCUK φαίνεται στο σχήμα.Το Νο. 1 και το Νο. 2 του ακροδέκτη του οργάνου είναι τροφοδοτικό AC220V AC, το Νο. 3 είναι η γείωση, το Νο. 4 και το Νο. 5 είναι το τροφοδοτικό DC24V DC), το Νο. 6, το Νο. 7, το Νο. 8, Τα Νο. 9, Νο. 10, Νο. 11 είναι ακροδέκτες εξόδου ρελέ.

Όταν η επιλογή ορίου επιλογής είναι στην κατάσταση L:

Οι επαφές 6, 7, 9 και 10 του ρελέ είναι κανονικά κλειστές και οι επαφές 7, 8, 10 και 11 είναι κανονικά ανοιχτές.Το κόκκινο φως είναι αναμμένο, υποδεικνύοντας ότι το πιρούνι συντονισμού βρίσκεται σε κατάσταση δόνησης.Όταν το υλικό αγγίζει το βύσμα, το βύσμα σταματά να δονείται και η πράσινη λυχνία ανάβει, το ρελέ Αναποδογυρίζει, οι κανονικά ανοιχτές επαφές 7, 8, 10, 11 είναι κλειστές και οι κανονικά κλειστές επαφές 6, 7, 9, 10 αποσυνδέονται , υποδεικνύοντας ότι το πιρούνι συντονισμού βρίσκεται σε κατάσταση διακοπής δόνησης.
