Λεπτομέρειες:
|
Εφαρμογή: | κατάλληλος για τους περισσότερους υγρά, συμπεριλαμβανομένου ντυμένος, διογκώσιμος και πηλό. | Υλικό: | 304,316L (προαιρετικός) |
---|---|---|---|
Μήκος δικράνων: | 44mm, 100mm, (προαιρετικό) | Παροχή ηλεκτρικού ρεύματος: | 4VDC, 220VAC |
Θερμοκρασία εργασίας: | δίκρανο -40 - +130 °C | Πίεση διαδικασίας: | < 2=""> |
Σύνδεση διαδικασίας: | νήμα, φλάντζα (προαιρετική) | Επίπεδο προστασίας: | IP67 |
Υψηλό φως: | Αισθητήρας στάθμης πιρουνιού συντονισμού 316L,αισθητήρας στάθμης πιρουνιού συντονισμού 220VAC,Διακόπτης στάθμης δόνησης 220VAC |

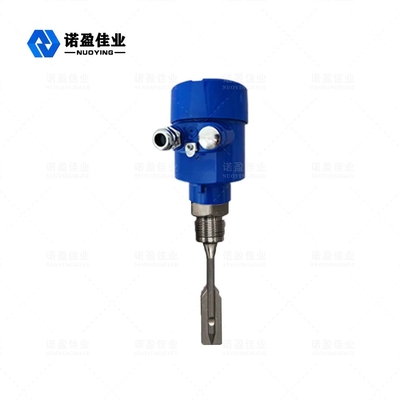

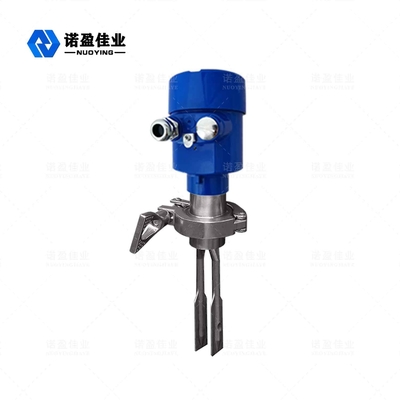

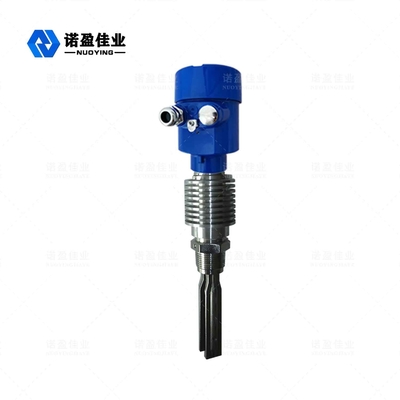

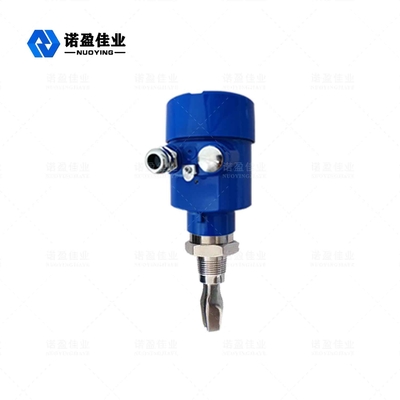

Πιρούνι συντονισμού NYYCUK Επίπεδο Ελεγκτής επιπέδου διακόπτη
Λειτουργικός Αρχή
Ο διακόπτης στάθμης πιρουνιού συντονισμού NYYCUK είναι ένας νέος τύπος διακόπτη στάθμης.Σχεδιάζεται και κατασκευάζεται χρησιμοποιώντας την αρχή της δόνησης του πιρουνιού συντονισμού.Είναι μια βάση επαγωγικής ράβδου πάνω στην οποία ανοίγει και κλείνει το πιρούνι συντονισμού, το οποίο οδηγεί το πιρούνι συντονισμού μέσω του πιεζοηλεκτρικού τσιπ και λαμβάνει το σήμα δόνησης από ένα άλλο πιεζοηλεκτρικό τσιπ, το οποίο κυκλοφορεί το σήμα δόνησης και αντηχεί με την επαγωγική ράβδο.Όταν το υλικό έρχεται σε επαφή με τη ράβδο επαγωγής, το σήμα δόνησης γίνεται μικρότερο και το κύκλωμα ελέγχου εξάγει το σήμα ηλεκτρικής σύνδεσης μέχρι να σταματήσει ο συντονισμός.Λόγω της φυσικής αρχής ότι η ευαισθησία της επαγωγικής ράβδου μειώνεται από το μπροστινό άκρο στο πίσω κάθισμα, όταν το υλικό στη δεξαμενή συσσωρεύεται με την κάννη, αγγίζει το κάτω μέρος της επαγωγικής ράβδου. Δεν υπάρχει σήμα σφάλματος όταν το κάθισμα βρίσκεται στο πίσω μέρος ή κατά την αποφόρτιση.Εν ολίγοις, το πιρούνι συντονισμού παράγει μηχανική δόνηση υπό τη διέγερση πιεζοηλεκτρικού κρυστάλλου, ο οποίος έχει μια ορισμένη συχνότητα και πλάτος.Όταν το πιρούνι συντονισμού βυθίζεται σε υγρό ή στερεό, η συχνότητα δόνησης και το πλάτος του ρυθμιστή θα αλλάξουν.Αυτή η αλλαγή συχνότητας ανιχνεύεται από το ηλεκτρονικό υποκύκλωμα και εξάγει μια ποσότητα διακόπτη.
Τεχνική Παράμετρος
Εφαρμογές | κατάλληλο για τα περισσότερα υγρά, συμπεριλαμβανομένου του επικαλυμμένου, φουσκωτού και πολτού υλικού πιρουνιού: 304.316 L (προαιρετικό) |
Μήκος πιρουνιού | 44mm, 100mm (προσαρμόσιμο όπως απαιτείται) |
Παροχή ηλεκτρικού ρεύματος | 24VDC, 220VAC |
Θερμοκρασία εργασίας | πιρούνι -40 〜+130 °C, όργανα -40 〜+80 °C |
Διηλεκτρική πυκνότητα | Ν 0,7 g/cm3 (υγρό), >0,1 g/cm3 (στερεό) |
Το άγχος της διαδικασίας | < 2,0 MPa |
Σύνδεση διαδικασίας | νήμα, φλάντζα (προαιρετικά) |
Επίπεδο προστασίας | IP67 |
Κατηγορία έκρηξης | Exd IIBT4 (προαιρετικό) |
Έξοδος σήματος | Έξοδος ρελέ SPDT |
Χαρακτηριστικά σχεδίου
◎ Κατάλληλο για μέτρηση στερεάς σκόνης μέσης πυκνότητας ή σωματιδίων που μπορούν να ρέουν ελεύθερα.Εφαρμόζεται επίσης σε όλα σχεδόν τα υγρά μέσα, αυτή η σειρά διακοπτών στάθμης πιρουνιού συντονισμού μπορεί να μετρηθεί σε διάφορα επίπεδα, με διακόπτες ορίου ασφαλείας υψηλής / χαμηλής βλάβης, προστασία υπερχείλισης ή άδειας λειτουργίας, έλεγχος αντλίας, σωλήνες οθόνης με / χωρίς ροή κ.λπ. .
◎Απαλλαγμένο από την επίδραση αφρού, δινορρευμάτων και αερίου, είναι κατάλληλο για τον συναγερμό σταθερού σημείου ή τον έλεγχο κάθε είδους στάθμης στερεού υλικού και στάθμης υγρού σε διάφορα δοχεία.Πολλά μοντέλα μπορούν να χρησιμοποιηθούν σε διαφορετικές καταστάσεις.Μεγάλη διάρκεια ζωής, σταθερή απόδοση, ασφαλής και αξιόπιστη
◎Ισχυρή προσαρμοστικότητα-το μετρούμενο υλικό έχει διαφορετικές ηλεκτρικές παραμέτρους και η πυκνότητα δεν έχει καμία επίδραση στη μέτρηση.Η απολέπιση, η ανάδευση, οι αναταράξεις, οι φυσαλίδες, οι κραδασμοί, το μεσαίο ιξώδες, η υψηλή θερμοκρασία, η υψηλή πίεση και άλλες δυσμενείς συνθήκες δεν επηρεάζουν την ανίχνευση.
◎Δεν απαιτείται ρύθμιση: δεν επηρεάζεται από τη διηλεκτρική σταθερά και την πυκνότητα, επομένως δεν απαιτείται ρύθμιση πεδίου για οποιοδήποτε υγρό που μετράται.
◎ Χωρίς συντήρηση: η διαδικασία ανίχνευσης του διακόπτη πιρουνιού συντονισμού ολοκληρώνεται με ηλεκτρονικό κύκλωμα, χωρίς κινούμενα μέρη, αφού εγκατασταθεί και τεθεί σε λειτουργία, δεν απαιτείται ρύθμιση σημείου.
