Το υπερηχητικό μέτρο ροής είναι ένα όργανο που μετρά τη ροή υγρού ή αερίου μέσω υπερηχητικής τεχνολογίας.Λειτουργεί με βάση το γεγονός ότι η ταχύτητα με την οποία τα ηχητικά κύματα ταξιδεύουν μέσα από ένα υγρό αλλάζει ανάλογα με την κατεύθυνση και την ταχύτητα της ροής του υγρού.Το υπερηχητικό μετρητή ροής χρησιμοποιείται ευρέως στη βιομηχανία, την πετροχημική, το σύστημα παροχής νερού και την περιβαλλοντική μηχανική και άλλους τομείς.
Αρχή λειτουργίας
Τα υπερηχητικά μετρητές ροής χρησιμοποιούν συνήθως τις ακόλουθες δύο κύριες αρχές λειτουργίας:
1.Μέθοδος χρονικής διαφοράς(επίσης γνωστή ως μέθοδος χρόνου διάδοσης): Η μέθοδος αυτή βασίζεται στη χρονική διαφορά της διάδοσης του υπερηχητικού σήματος στο υγρό για τη μέτρηση του ρυθμού ροής.Ας υποθέσουμε ότι υπάρχουν δύο ζευγάρια υπερήχων αισθητήρωνΤα υπερηχητικά σήματα ταξιδεύουν σε διαφορετικές στιγμές τόσο προς τα πάνω όσο και προς τα κάτω:
α.Κατά την κατεύθυνση του ποταμού: Το υπερηχητικό σήμα κινείται προς την κατεύθυνση της ροής του υγρού και η ταχύτητα εξάπλωσής του θα επιταχυνθεί.
β.Κατευθύνσεις αντίστροφου ρεύματος: Το υπερηχητικό σήμα κινείται κατά την κατεύθυνση της ροής του υγρού και η ταχύτητα εξάπλωσής του θα επιβραδυνθεί.
Κάτω.
Μετρώντας τον χρόνο ταξιδιού σε αυτές τις δύο κατευθύνσεις, μπορεί να υπολογιστεί ο ρυθμός ροής του υγρού.
Πλεονεκτήματα
• Υψηλή ακρίβεια: Ιδιαίτερα κατάλληλη για μεμονωμένα, καθαρά υγρά, τα καλύτερα αποτελέσματα όταν το υγρό δεν περιέχει ακαθαρσίες ή φυσαλίδες.
• Ευρεία εφαρμογή: Κατάλληλο για τη μέτρηση διαφόρων διαμέτρων σωλήνων.
Μειονεκτήματα:
• Εξαρτάται από τις ακουστικές ιδιότητες του υγρού: επηρεάζεται σε μεγάλο βαθμό από ακαθαρσίες ή φυσαλίδες στο υγρό.
• Η ακρίβεια υποβαθμίζεται σε περίπτωση αναταραχής του υγρού ή άνισης κατανομής της ταχύτητας ροής.
2.Μέθοδος του αποτελέσματος ΝτόπλερΗ μέθοδος του αποτελέσματος Doppler χρησιμοποιεί αλλαγές στη συχνότητα των ηχητικών κυμάτων για τη μέτρηση της ταχύτητας.Οι αντανάκλασεις συμβαίνουν όταν τα υπερηχητικά κύματα ταξιδεύουν μέσα από το υγρό και συναντούν αιωρούμενα σωματίδια ή φυσαλίδεςΕάν το υγρό κινείται, η αντανακλούμενη υπερηχητική συχνότητα θα είναι διαφορετική από την εκπεμπόμενη συχνότητα, και αυτή η αλλαγή στη συχνότητα είναι το φαινόμενο Doppler.
• Όταν το υγρό κινείται προς τον αισθητήρα, η συχνότητα του αντανακλούμενου κύματος αυξάνεται.
• Όταν το υγρό απομακρύνεται από τον αισθητήρα, η συχνότητα του αντανακλούμενου κύματος μειώνεται.
Μετρώντας τη διαφορά στη συχνότητα μεταξύ των μεταδιδόμενων και των λαμβανόμενων κυμάτων, μπορεί να υπολογιστεί η ταχύτητα ροής v.
Πλεονεκτήματα
• Ιδανικό για τη μέτρηση υγρών που περιέχουν αιωρούμενα σωματίδια ή φυσαλίδες: δεν περιορίζεται από την καθαρότητα του υγρού.
• Ευρύ φάσμα εφαρμογών: μπορεί να χρησιμοποιηθεί για τη μέτρηση βρώμικου υγρού ή υψηλής περιεκτικότητας σε φυσαλίδες σε υγρά.
Μειονεκτήματα:
• Ανάλογα με τα διασκορπισμένα σωματίδια ή τις φυσαλίδες στο υγρό: απαιτούνται επαρκή αντανακλαστικά σωματίδια στο υγρό για να γίνουν οι μετρήσεις.
• Χαμηλή σχετική ακρίβεια: Τα αποτελέσματα των μετρήσεων είναι πιο ευαίσθητα στις συνθήκες θορύβου και ροής.
Σύνθεση καναλιού
Στα υπερηχητικά μετρητά ροής, τα κανάλια αναφέρονται στον αριθμό των διαδρομών μέσω των οποίων διαδίδονται τα υπερηχητικά σήματα.Η χρήση πολλαπλών καναλιών μπορεί να βελτιώσει την ακρίβεια και τη σταθερότητα της μέτρησηςΟι κοινές διαμορφώσεις καναλιών περιλαμβάνουν διαμορφώσεις με ένα κανάλι, δύο κανάλια και τέσσερα κανάλια.
Ένα κανάλι (1 κανάλι) : Ο μετρητής ροής χρησιμοποιεί μόνο ένα ζευγάρι αισθητήρων για να σχηματίσει μια διαδρομή μέτρησης.ειδικά σε περίπτωση άνισης κατανομής ροής υγρού.
Δύο κανάλια (2 κανάλια): δύο ζεύγη αισθητήρων χρησιμοποιούνται για να σχηματίσουν δύο διαδρομές μέτρησης.Η διαμόρφωση δύο καναλιών βελτιώνει σημαντικά την ακρίβεια της μέτρησης επειδή επιτρέπει τη δειγματοληψία του ρυθμού ροής του υγρού σε διαφορετικές θέσεις, μειώνοντας την επίδραση της άνισης κατανομής της ροής στα αποτελέσματα των μετρήσεων.
• Τέσσερα κανάλια (4 κανάλια): Χρησιμοποιούνται τέσσερα ζεύγη αισθητήρων για να σχηματιστούν τέσσερις διαδρομές μέτρησης.Αυτή η διαμόρφωση παρέχει μεγαλύτερη ακρίβεια και σταθερότητα των μετρήσεων για εφαρμογές που απαιτούν μετρήσεις υψηλής ακρίβειαςΗ διάταξη τεσσάρων καναλιών μπορεί να αντικατοπτρίζει πλήρως την κατανομή της ταχύτητας ροής του υγρού και να μειώνει τα σφάλματα.
- Ευχαριστώ.
Στον τομέα της χημικής μηχανικής, υπάρχει απαίτηση ότι το μήκος του βρόχου δεν πρέπει να είναι πολύ μεγάλο ή πολύ μικρό, και ο βρόχος φλάντζας πρέπει να παραμείνει με 2 έως 3 καλώδια.Για αυτό το μέρος των απαιτήσεων, αυτό το δημόσιο νούμερο έχει μια απλή εισαγωγή, βλέπε: Βασικές γνώσεις - Γιατί πρέπει να αφήσει το μπουλόνι 2-3 καλώδιαΠώς λοιπόν να προσδιορίσουμε το μήκος του βρόχου που στηρίζει τη φλάντσα;Πρώτα απ' όλα, πρέπει να προσδιορίσουμε το πάχος της φλάντζας.Μπορούμε να αναζητήσουμε το αντίστοιχο πάχος των διαφόρων τύπων φλάντζων αναφερόμενοι σε διάφορα πρότυπα. Εδώ μπορείτε να ανατρέξετε στο GB / T 9124.1-2019 "Φλάντζη χάλυβα σωλήνα: σειρά PN". Από αυτό το πρότυπο,Μπορούμε να αποκτήσουμε διαφορετικά είδη, διαφορετικές επιφάνειες σφράγισης, διαφορετικές ονομαστικές διαμέτρους και διαφορετικές ονομαστικές πιέσεις κάτω από το πάχος της φλάντζας.Δεύτερον, πρέπει να προσδιορίσουμε το πάχος της συμπίεσης μεταξύ των φλάντζων.Αυτό με τη σειρά του περιλαμβάνει μια σειρά από πρότυπα, όπως: GB/T 4622.1-2022 "Συσκευές περιστροφής για φλάντζες σωλήνων Μέρος 1: σειρά PN" και ούτω καθεξής.το πάχος του θα μειωθεί στην κατάσταση στερέωσηςΕπιπλέον, υπό κανονικές συνθήκες, το πάχος της σφραγίδας είναι περίπου 4 mm, έτσι ώστε για να υπολογιστεί γρήγορα το μήκος των βρόχων υποστήριξης φλάντζας,Μπορούμε να ρυθμίσουμε απευθείας το πάχος της συμπίεσης σε 4 mm ή 5 mm.Στη συνέχεια, πρέπει να καθορίσετε το μήκος του καρυδιού που θα ταιριάζει με το μπουλόνι.Αυτό εξακολουθεί να χρειάζεται να διερευνήσει το πρότυπο για να λάβει το απαιτούμενο μήκος καρκιού, συνήθως το πρότυπο για να διερευνήσει για αυτά τα δύο πρότυπα: GB/T 6170-2015 "Hex Nut Type 1" GB/T 6175-2016 "Hex Nut Type 2".Μπορούμε να δούμε ότι το μήκος του καρφίτου τύπου 1 είναι περίπου 0,8 φορές η μεγάλη διάμετρος του.Μπορούμε γρήγορα να προσδιορίσουμε το μήκος του καρκινού από το είδος νήματος βίδα του καρκινού, συνήθως επιλέγουμε 1 φορές το μέγεθος του καρύδας.Επιπλέον, πρέπει επίσης να προσδιορίσουμε το μήκος του εφεδρικού βρόχου.Δεδομένου ότι η βίδα μας πρέπει να αφήσει 2 έως 3 καλώδια μετά την στερέωση του νάτρου, είναι απαραίτητο να προσδιοριστεί το αντίστοιχο μήκος αυτών των 2 έως 3 καλωδίων.όπως: GB/T 196-2003 "Βασικές διαστάσεις των συνηθισμένων νήματος". Από το πρότυπο, μπορούμε να αποκτήσουμε το αντίστοιχο ύψος των διαφόρων τύπων νήματος,για τον υπολογισμό του απαιτούμενου μήκους για 2 έως 3 νήματα.Τέλος, πρέπει επίσης να προσδιορίσουμε τον αριθμό των βρόχων και τις προδιαγραφές νήματος που αντιστοιχούν σε μια φλάντσα.Σειρά PN"Το πρότυπο απαριθμεί διάφορους τύπους φλάντζων, ονομαστικές πιέσεις, τον αριθμό των βρόχων που αντιστοιχούν στις ονομαστικές διαμέτρους και τις προδιαγραφές των νήματος βρόχων.Μετά από τα παραπάνω βήματα, μπορούμε να υπολογίσουμε το μήκος του απαιτούμενου βρόχου, το μήκος του βρόχου περιλαμβάνει: το πάχος των δύο νήματα, το πάχος του στεγασμού,το πάχος των δύο καρπών, και το ύψος των διατηρημένων 4~6 νήματος.Η ανωτέρω διαδικασία υπολογισμού είναι πολύ περίπλοκη και απαιτεί τη διερεύνηση μεγάλου αριθμού κριτηρίων.Συμπτωματικά, για να λύσουμε τα προβλήματα αναζήτησης και υπολογισμού των μπουρνούχων,Αυτή η δημόσια ενημέρωση προσθέτει τη λειτουργία αναζήτησης και υπολογισμού του αριθμού και του μήκους των βρόχων αντιστοίχισης φλάντζας.Η νέα λειτουργία βρίσκεται στην οθόνη μοντέλου φλάντζης. Επιλέγοντας τον τύπο φλάντζης, μπορείτε να αναζητήσετε γρήγορα τον αριθμό και το μήκος των βρόχων που υποστηρίζονται από τη φλάντζη.
- Ευχαριστώ.
Το μέτρο ροής μάζας Coriolis βασίζεται στην αρχή Coriolis, έτσι ώστε το μέσο να ρέει μέσω της δόνησης του σωλήνα ροής, ο αισθητήρας ανιχνεύει και αναλύει τη συχνότητα του σωλήνα ροής,διαφορά φάσης και αλλαγές πλάτους, μετρώντας απευθείας τη ροή του ρεύματος της ποιότητας μέσου του σωλήνα ροής, από τη συχνότητα δονήσεων, υπολογίζοντας την πυκνότητα.όπως: ροή μάζας, ροή όγκου, πυκνότητα, θερμοκρασία.
Μετρητής ροής Coriolis VS μετρητής θερμικής ροής:Τα μετρητά ροής Coriolis μετρούν την ροή μάζας απευθείας. Η άμεση μέτρηση ροής μάζας μειώνει τις ανακρίβειες που προκαλούνται από τις φυσικές ιδιότητες του υγρού. Τα θερμικά μετρητά ροής μετρούν την ροή μάζας έμμεσα.Υπάρχουν θεμελιώδεις διαφορές μεταξύ των δύο συσκευών λόγω του τρόπου μέτρησης τους, και επομένως οι εφαρμογές για τις οποίες είναι κατάλληλες είναι επίσης διαφορετικές.
Τα θερμικά μέτρητα ροής μάζας χρησιμοποιούν τη θερμική χωρητικότητα ενός υγρού για τη μέτρηση της ροής μάζας. The device is equipped with a heater and 1 or 2 temperature sensors for heating (1 sensor) the applied power or temperature difference between the 2 sensors is directly proportional to the fluid mass flow rateΤα θερμικά μάζα μετρητές ροής χρησιμοποιούνται κυρίως για αέρια.
Επειδή η αρχή Corrioli μετρά απευθείας την ταχύτητα ροής μάζας, τα ροόμετρα Corrioli μπορούν να χρησιμοποιηθούν για αέρια και υγρά.
Εφαρμογές:Τα διαμετρητή ροής μάζας Coriolis μπορούν να χρησιμοποιηθούν για τη μέτρηση της ροής μάζας μεταβαλλόμενων ή άγνωστων αέριο ή υγρού μείγματος ή για τη μέτρηση υπερκριτικών αερίων.αλλά έχει επίσης υψηλή ακρίβεια και καλή επαναληπτικότηταΤα μετρητά ροής Coriolis είναι ευέλικτα, αξιόπιστα και ακριβή μετρητά ροής.
- Ευχαριστώ.
∆ημιουργία
Το μέτρο ροής με επιφανειακό σωλήνα από μέταλλο έχει τα πλεονεκτήματα της απλής δομής, της αξιόπιστης λειτουργίας, της υψηλής ακρίβειας και του ευρέος φάσματος εφαρμογής.Τα μετρητά ροής σειράς NYLZ-L έχουν τοπική ένδειξη, ηλεκτρική τηλεμεταφορά, συναγερμός διακόπτη ορίου, αντοχή στη διάβρωση, τύπος μανδύα, τύπος αποσβέσεως και ανθεκτικές σε έκρηξη ποικιλίες.ηλεκτρική ενέργεια, προστασία του περιβάλλοντος, ιατρική και ελαφριά βιομηχανία και άλλα τμήματα μέτρησης ροής υγρών, αερίων και αυτόματου ελέγχου.
Όταν το υγρό από κάτω προς τα πάνω περνά μέσα από τον όρθιο σωλήνα μέτρησης, ο πλωτός υψώνεται υπό την επίδραση της διαφοράς πίεσης και το ύψος της ανόδου του πλωτού αντιπροσωπεύει το μέγεθος της ροής.Το μαγνητικό χάλυβα στο πλωτήρα είναι συνδεδεμένο με το μαγνητικό χάλυβα στον δείκτη και μεταφέρεται στον δείκτη για να οδηγήσει τον δείκτη στον δείκτη να περιστρέφονται.
Δείξτε το φαινόμενο σφάλματοςΒαλβίδα πλήρως κλειστή, μετρητής ροής δείχνει πλήρη κλίμακα
Ελέγχος της διαδικασίας1, η βαλβίδα είναι πλήρως κλειστή, ο μετρητής ροής υποδεικνύει πλήρη κλίμακα, πρώτα θεωρήστε ότι ο περιστροφός του μετρητή ροής κολλάει.
2, εάν η κεφαλή του περιστροφομέτρου έχει υποστεί ζημιά, εάν ο σωλήνας κώνου έχει μπλοκαριστεί.
∆ημοσίευση1. Χρησιμοποιήστε ένα κατσαβίδι για να απορροφήσει το μαγνητικό μέρος του περιστροφομέτρου για να ελέγξετε αρχικά την αντίδραση του μετρητή ροής, φυσιολογικό, χωρίς φαινόμενο πτώσης,χτυπήστε το κάτω μέρος του μετρητή ροής με ένα ελαστικό σφυρί, και ακόμα να δείξει την πλήρη κλίμακα, και να το κρίνει ως το rotameter κάρτα.
2Αφαιρέστε το βαμβάκι θερμομόνωσης, ανοίξτε το ανιχνευτή θερμότητας, φορέστε γάντια και ετοιμαστείτε να αφαιρέσετε το μετρητή ροής.
3, αφαιρέστε τις τέσσερις βίδες της κατώτερης φλάντζας, η δύναμη πρέπει να είναι ομοιόμορφη και στη συνέχεια αφαιρέστε τις βίδες αφού εκφορτωθεί η πίεση.
4, αφαιρέστε το μετρητή ροής, αφαιρέστε το περιστροφικό, αφαιρέστε τον περιστροφέα, ο περιστροφέας είναι συνδεδεμένος με σκόνη σιδήρου. σκουπίστε με ένα πανί και ξεπλύνετε με νερό.
5. εγκαταστήστε τον ρότορα, μετακινήσετε προς τα πάνω και προς τα κάτω με το κατσαβίδι εναντίον του ροτόρα, μετακινήσετε ευέλικτα, και εγκαταστήστε το ροόμετρο.
6, το μετρητή ροής για τη χρήση της διαδικασίας, κανονική λειτουργία.
- Ευχαριστώ.
Οι πομποί πίεσης είναι ένας από τους πιο συνηθισμένους τύπους αισθητήρων που χρησιμοποιούνται στον έλεγχο βιομηχανικού αυτοματισμού.ο χωρητικός τύπος και ο μονοκρυσταλλικός τύπος συντονισμού πυριτίου είναι τρεις κύριοι τύποι, καθένας με τη δική του μοναδική αρχή λειτουργίας, πλεονεκτήματα και μειονεκτήματα και σενάρια εφαρμογής
Μεταδότης πίεσης πιεζοαπομείωσης
Αρχή λειτουργίας
Οι μεταδότες πίεσης χρησιμοποιούν την πίεση του μονοκρυσταλλικού ή του πολυπυριτικού πυριτίου για να μετατρέψουν τις μηχανικές παραμορφώσεις που προκαλούνται από την πίεση σε ηλεκτρικά σήματα:
1Η πίεση ενεργεί στο αισθητήρα διαφράγματος, και το διαφράγμα γίνεται ελαστική παραμόρφωση.
2Το πιεζοανταγωγικό στοιχείο (αντίσταση) στο διάφραγμα αλλάζει την τιμή αντίστασης του λόγω της δύναμης.
3Η αλλαγή της αντίστασης μετατρέπεται σε σήμα τάσης μέσω της γέφυρας Wheatstone, και το ηλεκτρικό σήμα εξόδου είναι ανάλογο με την πίεση.
Πλεονεκτήματα
1Υψηλή ακρίβεια.
2Απλή δομή και χαμηλό κόστος.
3Γρήγορη ταχύτητα απόκρισης, κατάλληλη για τη δυναμική μέτρηση πίεσης.
Μειονεκτήματα:
1Είναι ευαίσθητο στη θερμοκρασία και χρειάζεται αντιστάθμιση θερμοκρασίας.
2- Ευαίσθητος σε μηχανικές δονήσεις.
3Γενική μακροπρόθεσμη σταθερότητα, μεγάλη μετατόπιση.
Σενάριο εφαρμογής
• Μέτρηση πίεσης υγρών, αερίων και ατμών.
• εκτεταμένες εφαρμογές μηχανικής, όπως εξοπλισμός επεξεργασίας νερού, πίεση πετρελαίου αυτοκινήτων, συστήματα ψύξης κλπ.
Μεταδότης πίεσης χωρητικότητας
Αρχή λειτουργίας
Ο χωρητικός πομπός πίεσης χρησιμοποιεί πίεση για να προκαλέσει αλλαγή χωρητικότητας.
1Η πίεση ενεργεί στο μεταλλικό ή μη μεταλλικό διάφραγμα, προκαλώντας ελαστική παραμόρφωση του διάφραγματος.
2Το διάφραγμα και το σταθερό ηλεκτρόδιο σχηματίζουν έναν μεταβλητό πυκνωτή και η αλλαγή πίεσης προκαλεί την αλλαγή της τιμής χωρητικότητας.
3Η αλλαγή χωρητικότητας μετατρέπεται σε ηλεκτρικό σήμα και το σήμα εξόδου είναι ανάλογο με την πίεση.
Πλεονεκτήματα
1Υψηλή ευαισθησία, ειδικά κατάλληλη για τη μέτρηση μικρής πίεσης.
2- Χαμηλή θερμοκρασία, καλή μακροχρόνια σταθερότητα.
3. Κατάλληλο για τη μέτρηση υψηλής και χαμηλής πίεσης.
Μειονεκτήματα:
1. Ευαίσθητη σε ακαθαρσίες, υγρασία και άλλα περιβάλλοντα, απαιτώντας ειδική επεξεργασία.
2Η επεξεργασία του σήματος είναι περίπλοκη και το κόστος είναι σχετικά υψηλό.
3Η ταχύτητα απόκρισης είναι ελαφρώς χαμηλότερη από αυτή του πιεζοανταποδοτικού τύπου.
Σενάριο εφαρμογής
• Σενάρια ακρίβειας, όπως ιατρική πίεση αέρα, εξοπλισμός επεξεργασίας τροφίμων.
• Υψηλή θερμοκρασία, υψηλή πίεση, πολύ διαβρωτικές συνθήκες, όπως οι χημικές και πετρελαϊκές βιομηχανίες.
Μονοκρυσταλλικός αντηχητικός πομπός πίεσης από πυρίτιο
Αρχή λειτουργίας
Ο αντηχούμενος πομπός πίεσης μονοκρυσταλλικού πυριτίου χρησιμοποιεί την αρχή της αλλαγής συχνότητας αντηχού του μονοκρυσταλλικού πυριτίου:
1Οι μικροανατολικοί αντηχείς επεξεργάζονται στο μονοκρυσταλλικό διάφραγμα πυριτίου.
2Η πίεση προκαλεί παραμόρφωση του διαφράγματος, με αποτέλεσμα την αλλαγή της τάσης του αντηχούντος.
3Η αλλαγή στρες αλλάζει τη συχνότητα δονήσεων του συντονιστή.
4Μετά τη μέτρηση της αλλαγής συχνότητας συντονισμού, υπολογίστε την τιμή πίεσης μέσω του αλγόριθμου.
Πλεονεκτήματα
1Υψηλή ακρίβεια.
2. Καλή μακροχρόνια σταθερότητα, μικρή μετατόπιση, κατάλληλη για μακροχρόνια μέτρηση.
3. Ισχυρή ικανότητα κατά των παρεμβολών, αναισθητική στις ηλεκτρομαγνητικές και περιβαλλοντικές παρεμβολές.
4Κατάλληλο για υψηλές θερμοκρασίες, υψηλή πίεση και σκληρό περιβάλλον.
Μειονεκτήματα:
1Υψηλό κόστος παραγωγής και υψηλή τιμή.
2Η ταχύτητα απόκρισης είναι ελαφρώς αργή, κατάλληλη για στατική ή ημιδυναμική μέτρηση.
3-Πολύπλοκος σχεδιασμός και βαθμονόμηση.
Σενάριο εφαρμογής
Εφαρμογές που απαιτούν υψηλή ακρίβεια και αξιοπιστία, όπως αγωγοί πετρελαίου και φυσικού αερίου, μέτρηση πίεσης στον αεροδιαστημικό χώρο.
• Μητρολογικός και ερευνητικός εξοπλισμός.
1.Μετρητής ροής μάζας CoriolisΥπάρχουν δύο τύποι μέτρησης της ροής μάζας: άμεση (άμεση μέτρηση της ροής μάζας του υγρού) και έμμεση (μέτρηση της ροής μάζας μέσω συνδυασμού μετρητών ροής όγκου και πυκνόμετρων).Τα ροόμετρα μάζας Coriolis είναι άμεσου τύπου.
2. Αρχή λειτουργίαςΤο υγρό εισέρχεται στο μέτρο ροής μάζας, και υπάρχουν δύο τμήματα του υγρού με αντίστροφο ρεύμα και στα δύο άκρα.Η δύναμη Κοριόλις που παράγεται θα σχηματίσει ροπή., η οποία είναι ανάλογη με τη μάζα που περνά, έτσι ώστε να μπορεί να μετρηθεί ο ρυθμός ροής μάζας του υγρού μέσω του αγωγού.Η δύναμη Κοριόλις είναι μια υποθετική δύναμη που παράγεται από την αδράνεια σε ένα περιστρεφόμενο πλαίσιο αναφοράς, το οποίο χρησιμοποιείται για να περιγράψει την απόκλιση της πορείας κίνησης ενός αντικειμένου.Η κατεύθυνση της δύναμης Coriolis είναι κάθετη προς την κατεύθυνση της κίνησης του αντικειμένου και την κατεύθυνση του άξονα περιστροφήςΓια παράδειγμα, σε ένα περιστρεφόμενο σύστημα όπως η Γη, η δύναμη του Κοριόλις έχει σημαντική επίδραση στις ατμοσφαιρικές και ωκεανικές ροές.Η δύναμη του Κοριόλης εκτρέφει τον άνεμο δεξιά στο βόρειο ημισφαίριο και αριστερά στο νότιο ημισφαίριοΗ επίδραση αυτή παίζει βασικό ρόλο στον σχηματισμό κυκλώνων και αντικυκλώνων.
3Χαρακτηριστικά του μέτρου ροής μάζας Coriolis1 Υψηλή ακρίβεια μέτρησης, άμεση μέτρηση της ροής μάζας, χωρίς να επηρεάζεται από τους παράγοντες θερμοκρασίας και πίεσης.2 Ευαίσθητη στις παρεμβολές εξωτερικών δονήσεων, οι δονήσεις του αγωγού πρέπει να αποφεύγονται.3 Το μείγμα αερίου-υγρού ή το αέριο υγρού χαμηλής πυκνότητας δεν μπορεί να μετρηθεί, επομένως το μείγμα αερίου-υγρού στο σωλήνα πρέπει να αποφεύγεται κατά την εγκατάσταση.ο μετρητής ροής πρέπει να βρίσκεται στο κατακόρυφο τμήμα του σωλήνα/το χαμηλό σημείο για να αποφεύγεται η ατμοποίηση της αντίστροφης πίεσης ή η δυσαρέσκεια του σωλήναΓια το αέριο μέσο, ο μετρητής ροής δεν μπορεί να τοποθετηθεί σε τοπικό χαμηλό σημείο για να αποφευχθεί το σφάλμα μέτρησης που προκαλείται από τη συσσώρευση υγρού στον σωλήνα μέτρησης.
④Δεν απαιτείται να υπάρχουν ευθεία τμήματα σωλήνων εμπρός και πίσω.5 Η τιμή είναι ακριβή.
⑥Πριν και μετά την εγκατάσταση της βαλβίδας σφαίρας, βολική για μηδενική διόρθωση.

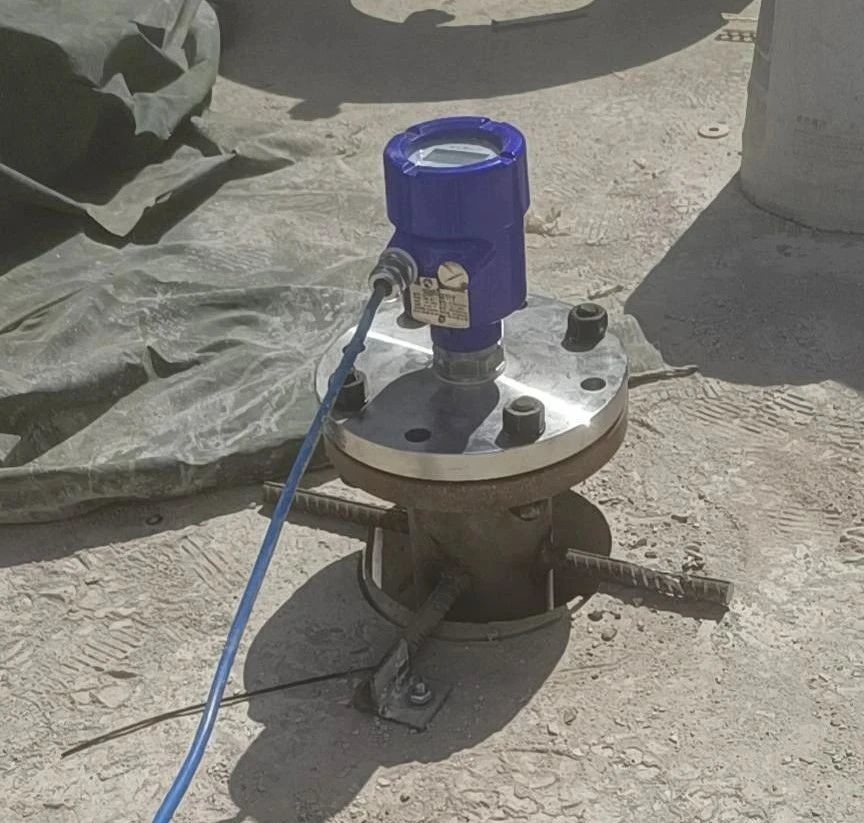

Η διεπαφή μέτρησης του ραντάρ καθοδηγούμενου κύματος βασίζεται στη διαφορά της διηλεκτρικής σταθεράς του μέσου και στην αρχή της αντανάκλασης των ηλεκτρομαγνητικών κυμάτων.
1Μηχανισμός αντανάκλασης ηλεκτρομαγνητικών κυμάτων:Τα ηλεκτρομαγνητικά κύματα που εκπέμπονται από το ραντάρ καθοδηγούμενων κυμάτων αντανακλούν εν μέρει όταν συναντούν διαφορετικά μέσα.Η ένταση αυτής της αντανάκλασης εξαρτάται από τη διαφορά στη διηλεκτρική σταθερά μεταξύ γειτονικών μέσων.Ένα μέσο με υψηλή διηλεκτρική σταθερά θα αντανακλά ισχυρότερα σήματα.Έτσι το αντανάκλαστο σήμα είναι πολύ προφανές στην διεπαφή πετρελαίου-νερού..
2Διανομή σήματος:Τα ηλεκτρομαγνητικά κύματα συναντούν πρώτα την επιφάνεια του υγρού (όπως η κορυφή μιας δεξαμενής πετρελαίου), όπου υποβάλλονται στην πρώτη αντανακλά τους.Τα εναπομείναντα ηλεκτρομαγνητικά κύματα συνεχίζουν να εξαπλώνονται μέχρι να φτάσουν στην διεπαφή πετρελαίου-νερού, με αποτέλεσμα μια δεύτερη αντανάκλαση.Μετά την παραλαβή δύο αντανακλαζόμενων σημάτων, το όργανο υπολογίζει το ύψος επιπέδου υγρού και το ύψος διεπαφής χωριστά με βάση την χρονική διαφορά και την ένταση του σήματος.
3Δύο μετρήσεις διεπαφής:Για τα μείγματα πετρελαίου-νερού, το καθοδηγούμενο ραντάρ κυμάτων μπορεί ταυτόχρονα να μετρήσει τη θέση της κορυφής του επιπέδου πετρελαίου και το ύψος της κάτω διασύνδεσης πετρελαίου-νερού
Πώς λειτουργεί ο αισθητήρας ροής υγρής θερμικής μάζας;
Οι αισθητήρες θερμικής ροής μάζας χρησιμοποιούν τα θερμικά χαρακτηριστικά ενός υγρού για τη μέτρηση της ροής μάζας του.και ο αισθητήρας (θερμοκρασίας) μετρά πόσο θερμότητα απορροφά το υγρόΣε αυτό το είδος μέτρου θερμικής μάζας ροής για υγρά, ο θερμαντής και ο αισθητήρας περιβάλλουν τον κύριο αγωγό από ανοξείδωτο χάλυβα χωρίς κινούμενα μέρη ή εμπόδια.
Ελεγκτής ροής μάζας υγρού:Ο έλεγχος της ροής υγρού μπορεί να επιτευχθεί με την ενσωμάτωση βαλβίδας ελέγχου στο σώμα μέτρου ροής υγρού ή προσθέτοντας ξεχωριστή βαλβίδα ελέγχου.
Σε ποιες περιπτώσεις χρησιμοποιούνται τα μετρητές ροής και οι ελεγκτές υγρών θερμικών μαζών;Ποσοτική τροφοδοσία λιπαντικών στην κατασκευή αεροσκαφών - Το μέτρο ροής υγρής θερμικής μάζας χρησιμοποιείται για την παρακολούθηση της ποσοτικής τροφοδοσίας πετρελαίου από γεωτρύπες στην γεώτρηση τμημάτων άτρακτος αεροσκάφους.

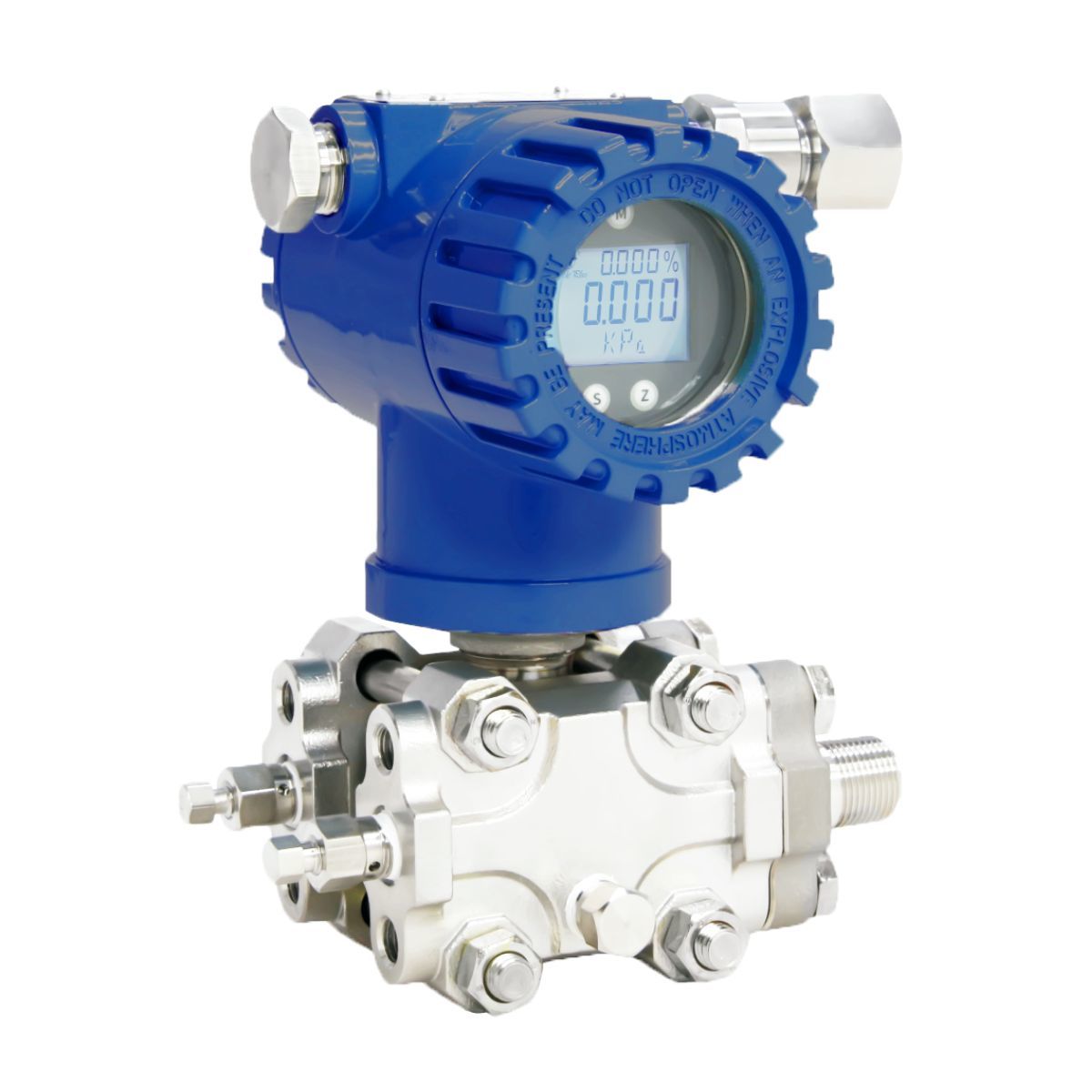

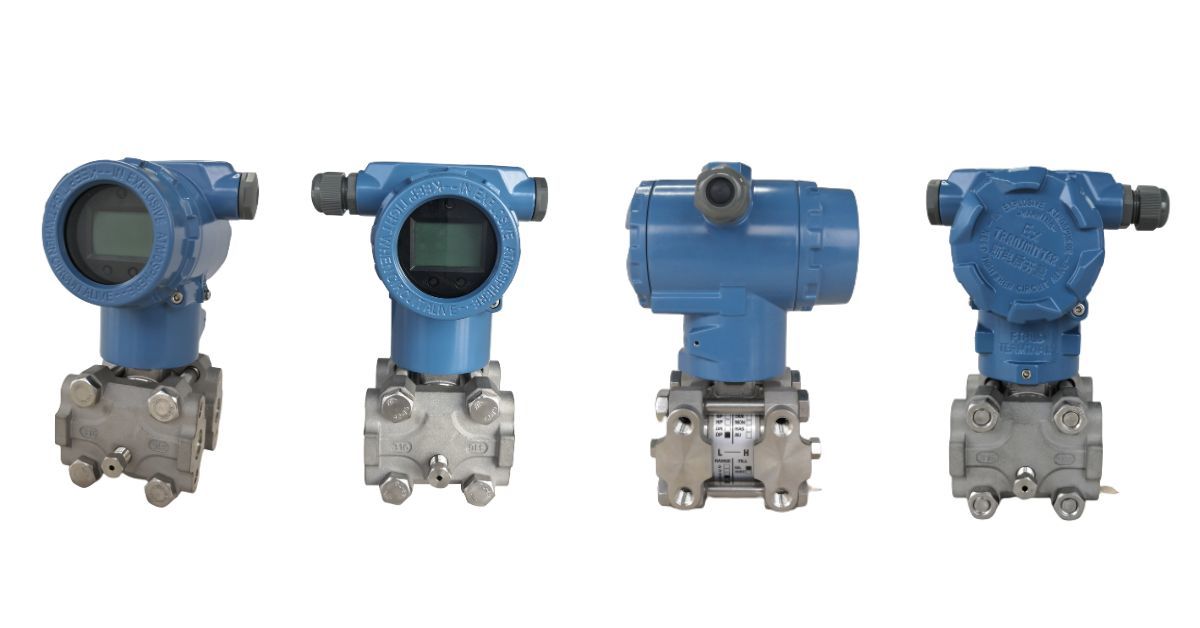

Η αρχή του διασταλτικού μεταδότης πίεσης για τη μέτρηση της ροής βασίζεται στην εξίσωση Bernoulli και τη σχέση διασταλτικής πίεσης-ροής στη μηχανική των υγρών.
Δήλωση αρχών
Οι διαχωριστικοί πομποί πίεσης υπολογίζουν τη ροή μετρώντας τη διαφορά πίεσης που παράγεται από ένα υγρό πριν και μετά από μια ειδική συσκευή στον σωλήνα, όπως μια συσκευή θροσέλινγκ.Σύμφωνα με την εξίσωση του Bernoulli, όταν ένα υγρό περνά μέσα από μια συσκευή ρύπανσης σε σωλήνα (π.χ. πλάκα ανοίγματος, σωλήνα Βεντούρι, ακροφύσιο),υπάρχει διαφορά πίεσης μεταξύ της μπροστινής και της πίσω πλευράς της διάταξης θρόεσης λόγω της αλλαγής της ροήςΗ διαφορά πίεσης σχετίζεται με την ταχύτητα ροής του υγρού.
Τύπος υπολογισμού
Η σχέση μεταξύ της διαφοράς πίεσης που μετριέται από τον μεταβιβαστή διαφορικής πίεσης και της τάσης ροής όγκου μπορεί να εκφραστεί με τον ακόλουθο τύπο
Συμβατό υλικό
Οι διαχωριστικοί πομποί πίεσης πρέπει να χρησιμοποιούνται με τον ακόλουθο εξοπλισμό κατά τη μέτρηση της ροής:1. Συσκευή στροτλ: χρησιμοποιείται για την παραγωγή διαφοράς πίεσης στον αγωγό.• Πλάκα ανοίγματος: Ένα απλό φύλλο με μια μικρή τρύπα στο κέντρο, κατάλληλο για τα περισσότερα υγρά μέσα.• Πύλη Venturi: σωλήνας συρρίκνωσης-διαστολής, χαμηλή απώλεια πίεσης, κατάλληλη για μέτρηση υψηλής ακρίβειας.• Σφουγγάρι: Κατάλληλο για υγρό υψηλής ροής, η απώλεια πίεσης είναι μικρότερη από την πλάκα ανοίγματος.2Η συσκευή υπολογισμού ροής: χρησιμοποιείται για τη μετατροπή του ηλεκτρικού σήματος που εκπέμπεται από τον πομπό διαφοράς πίεσης σε σήμα ροής.Αυτό μπορεί να επιτευχθεί με ένα ολοκληρωτή ροής ή PLC σε ένα βιομηχανικό σύστημα ελέγχου.3- Σωλήνες και εξαρτήματα: σωλήνες και εξαρτήματα για την εγκατάσταση και την στερέωση μεταβιβαστών διαφορικής πίεσης και συσκευών θροσέλινγκ.
Η βάση επιλογής της διάταξης ρύπανσης
Η επιλογή της κατάλληλης διάταξης θρόμβωσης απαιτεί την εξέταση των ακόλουθων παραγόντων:
1Χαρακτηριστικά υγρών: Διαφορετικές συσκευές είναι κατάλληλες για διαφορετικά υγρά (όπως υγρό, αέριο, ατμό).
2. Ακριβότητα μέτρησης: Για μέτρηση υψηλής ακρίβειας, είναι πιο κατάλληλο το σωλήνα Venturi ή το ακροφύσιο.
3Απαιτήσεις για απώλεια πίεσης: Εάν απαιτείται χαμηλή απώλεια πίεσης, το ροόμετρο Venturi ή ισορροπία είναι μια καλύτερη επιλογή.
4Το κόστος και η συντήρηση: το κόστος της πλάκας τρύπησης είναι χαμηλό, αλλά η συντήρηση είναι συχνότερη.

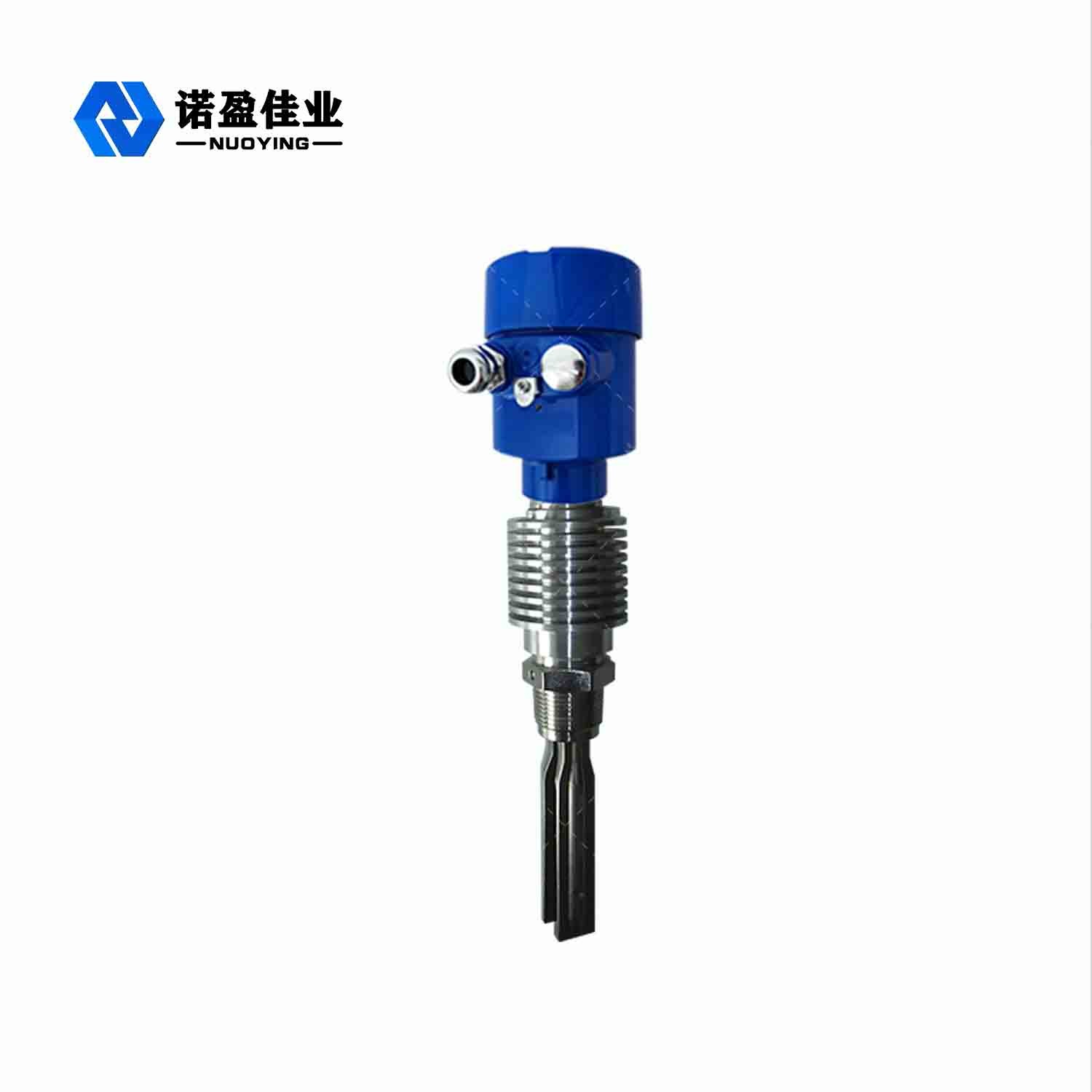

Υπάρχουν πέντε κοινές μορφές εξόδου σήματος για τους αισθητήρες σε διακόπτες επιπέδου: έξοδος ρελέ, έξοδος δύο καλωδίων, έξοδος τρανζίστορ, έξοδος χωρίς επαφή και έξοδος NAMUR.Η έξοδος ρελέ είναι η πιο ευρέως χρησιμοποιούμενη, η έξοδος του τρανζίστορα και η έξοδος χωρίς επαφή είναι σπάνια εμπλεκόμενες, και η έξοδος δύο καλωδίων και η έξοδος NAMUR χρησιμοποιούνται κυρίως σε εγγενώς ασφαλή συστήματα για τους σκοπούς της εγγενούς ασφάλειας.Οπότε ποια είναι η διαφορά μεταξύ της εξόδου δύο καλωδίων και της εξόδου NAMUR από την άποψη της εφαρμογής?
Το σύστημα δύο καλωδίων είναι μια μέθοδος επικοινωνίας και τροφοδοσίας ενέργειας σε σχέση με το σύστημα τεσσάρων καλωδίων (δύο γραμμές τροφοδοσίας ενέργειας και δύο γραμμές επικοινωνίας).Η γραμμή τροφοδοσίας και η γραμμή σήματος συνδυάζονται σε έναΤο όργανο δύο καλωδίων είναι μια γραμμή χωρίς παροχή ρεύματος, δηλαδή δεν έχουν ανεξάρτητη παροχή ρεύματος εργασίας.Η παροχή ενέργειας πρέπει να εισάγεται εξωτερικά.Το σύστημα δύο καλωδίων χρησιμοποιεί γενικά 4 ~ 20mA συνεχές ρεύμα για τη μετάδοση σημάτων.Το ανώτατο όριο των 20mA οφείλεται στις απαιτήσεις ανθεκτικότητας σε έκρηξη.Η ενέργεια σπινθήρα που προκαλείται από το ρεύμα 20mA δεν αρκεί για να ανάψει το αέριο.δεν θα είναι μικρότερη από 4mA κατά την κανονική λειτουργίαΌταν η γραμμή μετάδοσης αποσυνδέεται λόγω σφάλματος, το ρεύμα βρόχου πέφτει σε 0,2mA, συχνά χρησιμοποιείται ως τιμή συναγερμού διακοπής γραμμής και 8mA και 16mA χρησιμοποιούνται ως τιμές συναγερμού επιπέδου.
Το πρότυπο NAMUR εισήλθε για πρώτη φορά στην Κίνα το 2009.ο αισθητήρας πρέπει να παρέχει τάση συνεχούς ρεύματος περίπου 8VΣύμφωνα με την απόσταση του μεταλλικού αντικειμένου που πλησιάζει τον αισθητήρα, θα παράγεται ένα σήμα ρεύματος 1,2 mA έως 2,1 mA. Η τυπική τιμή του βαθμονωμένου ρεύματος διακόπτη είναι 1,55 mA.Όταν το ρεύμα αλλάζει από χαμηλό σε υψηλό ή ίσο με 1Όταν το ρεύμα μεταβάλλεται από υψηλό σε χαμηλό και είναι μικρότερο από 1,55mA, μια αλλαγή σήματος εξόδου (από 1 σε 0,05mA)ή από ON σε OFF) θα παράγεταιΜε αυτόν τον τρόπο, μπορεί να χρησιμοποιηθεί για να ελέγξει αν το μεταλλικό αντικείμενο πλησιάζει.
Από την αρχή λειτουργίας του NAMUR, μπορεί να διαπιστωθεί ότι είναι παρόμοιο με την έξοδο δύο καλωδίων.δύο καλωδίων είναι 24VDC) και ανιχνεύει το σημάδι ρεύματος τουΤο σημείο ανίχνευσης της εξόδου NAMUR είναι συνήθως ≤ 1,2mA και ≥ 2,1mA (διαφορετικές εταιρείες ορίζουν διαφορετικά σημεία ανίχνευσης), και το σημείο ανίχνευσης της εξόδου δύο καλωδίων είναι γενικά 8mA και 16mA.Το σήμα του διακόπτη μετατρέπεται μέσω του φραγμού απομόνωσης και τελικά στην έξοδο στο δωμάτιο ελέγχου DCS ή PLAC.
Η διαφορά μεταξύ του και του συστήματος δύο καλωδίων είναι ότι το ρεύμα και η τάση του είναι μικρότερα και η απαίτηση ισχύος του χρησιμοποιούμενου φραγμού ασφαλείας είναι χαμηλότερη, αλλά σχετικά,Η τιμή του είναι πολύ ακριβότερη από αυτή της εξόδου δύο καλωδίων.
Σήμερα, στην Κίνα, η έξοδος δύο καλωδίων χρησιμοποιείται ευρύτερα στο σύστημα εγγενούς ασφάλειας και η έξοδος NAMUR χρησιμοποιείται λιγότερο.
1Το σύστημα εκπομπής σήματος NAMUR είναι ακριβό.
2Η εγγενώς ασφαλής έξοδος δύο καλωδίων μπορεί να αντικαταστήσει εντελώς την έξοδο NAMUR και η τιμή της είναι φθηνότερη.
ΕισαγωγήΗ μονάδα διαχωρισμού αέρα είναι ένα έργο υποστήριξης δημόσιων έργων, που παρέχει άζωτο, οξυγόνο και αργόνο για την κατασκευή κάθε μονάδας, σταθμού ηλεκτροπαραγωγής και βοηθητικών εγκαταστάσεων.Το κύριο προϊόν του αζώτου χρησιμοποιείται για την κάθαρσηΟ πύργος ψύξης αέρα είναι ένα σύστημα προψύξης αέρα, η κύρια λειτουργία του οποίου είναι να συμπιέζει το αέριο στον πύργο ψύξης αέρα για ψύξη και πλύση με νερό.Το άνω μέρος του πύργου ψύξης με αέρα ψύχεται από το νερό χαμηλής θερμοκρασίας που ψύχεται από τον ψυγείο (RU1101 ~ 1103), και το κάτω μέρος ψύχεται από το νερό ψύξης του συστήματος αυτοκύκλωσης νερού.Η κορυφή του πύργου ψύξης αέρα είναι εφοδιασμένη με μια διάταξη διαχωρισμού ελεύθερου νερού και μια μοναδική συσκευή κατά των πλημμυρών για να αποτρέψει το ελεύθερο νερό στον αέρα από το να βγει έξω.
Διαδικασία επιθεώρησης
Το διπλό φλάντζο μετρητή επιπέδου υγρού ελέγχθηκε, και η καψούλα της θετικής πίεσης πλευράς ήταν ανθεκτική, με σκουριά και κλίμακα προσκολλημένη στην επιφάνεια.Διαπιστώθηκε ότι η κάψουλα είχε εντοπίσει μικρές τρύπες.Ο δείκτης επέστρεψε στο φυσιολογικό μετά την αντικατάσταση του μετρητή επιπέδου.
Ανάλυση αιτίωνΤο διπλό φλάντζο μετρητή επιπέδου υγρού είναι κατεστραμμένο και η έλλειψη πετρελαίου σιλικόνης προκαλεί ανώμαλη διακύμανση του επιπέδου υγρού, προκαλώντας υψηλή αλληλεπίδραση και προκαλώντας εκφόρτωση του συμπιεστή αέρα.Ο πύργος ψύξης αέρα ψύχεται τον συμπιεσμένο αέρα από τον συμπιεστή αέρα και καθαρίζει τη σκόνη, το νερό περιέχει σκόνη και ακαθαρσίες, η πλευρική φλάντσα θετικής πίεσης του μετρητή επιπέδου διπλής φλάντσας είναι σχετικά στατική,και η σκόνη και οι ακαθαρσίες θα καταρρεύσουν στην επιφάνεια του διαφράγματοςΔεν υπάρχει καθορισμένη περίοδος για την εκφόρτωση και το ξεπλύσιμο της εισόδου πίεσης και της κάψουλας στην πλευρά της θετικής πίεσης.
Προληπτικά μέτρα1, με βάση το σύστημα μέσων ασφαλείας, σύμφωνα με την ταξινόμηση SIL, το βαθμό αλληλεπίδρασης, τη σημασία της συσκευής, την επίδραση στην παραγωγή, βελτιώσει την ταξινόμηση του εξοπλισμού μέσων.Κατανομή του ανθρώπινου δυναμικού και των πόρων ανάλογα με το επίπεδο των οργάνων, και διαχείριση κλίσης προς σημαντικούς εξοπλισμούς οργάνων.2. Προώθηση της βελτίωσης των δεδομένων και της εφαρμογής της βάσης δεδομένων αποτυχίας οργάνων, καταγραφή της αποτυχίας του εξοπλισμού οργάνων,να υλοποιήσει τις στατιστικές αυτόματης ταξινόμησης των επισκευών και συντήρησης, καθιερώνει τη διαχείριση ολόκληρου του κύκλου ζωής του εξοπλισμού οργάνου και παρέχει αξιόπιστη υποστήριξη δεδομένων για τη συντήρηση και επισκευή του οργάνου.3, βελτιώσει το πρόγραμμα προληπτικής συντήρησης των μονάδων κλειδιών, το όργανο κλειδώματος του προσαρτημένου συστήματος των μονάδων κλειδιών περιλαμβάνεται στο περιεχόμενο του ελέγχου.Και να εξερευνήσει το ανιχνευτή επιπέδου του πύργου ψύξης αέρα για τον προληπτικό κύκλο εκκένωσης.
