| Ονομασία μάρκας: | NUOYING |
| Αριθμός μοντέλου: | NYRD804 |
| MOQ: | 1 τεμάχιο |
| τιμή: | $309~$569/pc |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 1000 τεμάχια το μήνα |
6.8GHz Αντιεκρήξεις 4-20mA Radar Level Sensor/Transmitter με εμβέλεια 35m για τη μέτρηση στερεών υλικών και αποθήκης σιτηρών
6Αρχή λειτουργίας του πομπού ραντάρ επιπέδου.8GHz
Εισαγωγή:
Η κεραία λαμβάνει τον αντανάκλαστο μικρο-πόλμο και τον μεταδίδει στο ηλεκτρονικό κύκλωμα.Ο μικροεπεξεργαστής επεξεργάζεται το σήμα και προσδιορίζει την ηχώ που παράγεται από τον μικροεμπλοκή στην επιφάνεια του υλικούΗ σωστή αναγνώριση του σήματος ηχώ ολοκληρώνεται από λογισμικό παλμών, και η ακρίβεια μπορεί να φτάσει στο επίπεδο χιλιοστών.D=C×T/2 ((C είναι η ταχύτητα του φωτός)
Δεδομένου ότι είναι γνωστή η απόσταση E της άδειας δεξαμενής, το επίπεδο υλικού L είναι: L=E-D.
Εξαγωγή:
Ορίζεται εισάγοντας το ύψος κενής δεξαμενής E (= σημείο μηδέν), το ύψος πλήρους δεξαμενής F (= πλήρης κλίμακα) και ορισμένες παραμέτρους εφαρμογής.Οι παραμέτροι εφαρμογής θα προσαρμόσουν αυτόματα το όργανο στο περιβάλλον μέτρησης, που αντιστοιχεί σε έξοδο 4-20mA.
6Χώροι εφαρμογής των πομπούς ραντάρ επιπέδου.8 GHz
1Τροφίμα: εργοστάσιο χυμών, εργοστάσιο γάλακτος, δεξαμενή αποθήκευσης ζυθοποιίας κλπ.
2Φαρμακευτικά προϊόντα: Κινέζικες δεξαμενές αποθήκευσης φαρμάκων, διαχωριστές, δεξαμενές ζύμωσης κλπ.
3- επεξεργασία νερού: δεξαμενές, κοιλότητες, δεξαμενές επεξεργασίας νερού, δεξαμενές ιζηματοποίησης, βαθιά πηγάδια, δίκτυα πόσιμου νερού κ.λπ.
4Χαρτί: Πύργος αποθήκευσης, σιλό αποθήκευσης χημικών υλικών κλπ.
5Άλλες βιομηχανίες: λατομεία, προστασία του περιβάλλοντος, ναυπηγεία και άλλες βιομηχανίες.
6Τεχνικές παραμέτρους πομπός ραντάρ 8GHz
| Πρότυπο προϊόντος | NYRD804 |
| Τυπική εφαρμογή |
Στερεά, σκόνες και κόκκοι |
| Υλικό κεραίας | 304 |
| Τύπος κεραίας | Αντενή κέρατος |
| Πεδίο μέτρησης | 35 μέτρα |
| Ακριβότητα μέτρησης | ±3 mm |
| Ηλεκτρική τροφοδοσία | 24VDC (δύο καλώδια) |
| Μέση θερμοκρασία | -40~+130°C |
| Σύνδεση διαδικασίας | Εναλλακτικές συσκευές |
| Πίεση διαδικασίας | -0,1 έως 4,0 MPa |
| Τάξη προστασίας | Διάκριση IP67 |
| Ασφάλεια από εκρήξεις | Διάταξη II CT6 (προαιρετική) |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Ηλεκτρική διεπαφή | M20*1.5, 1⁄2 ′′NPT |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.

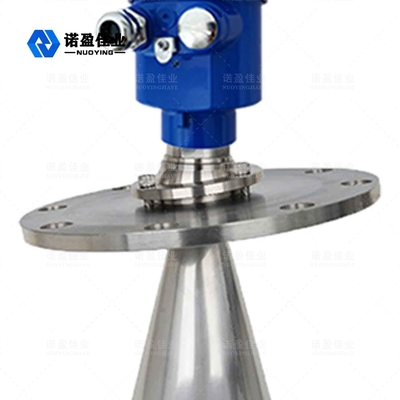

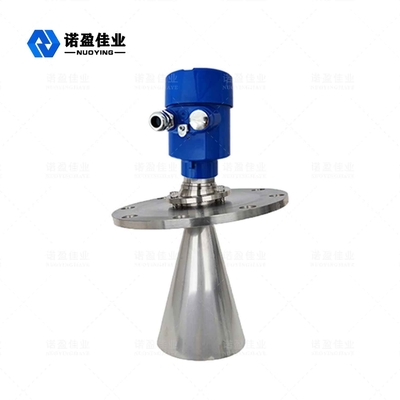

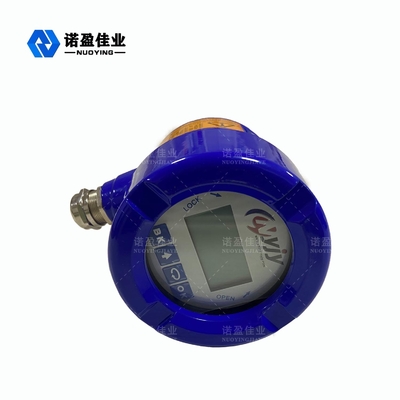

6.8GHz Ράδα Επεξεργαστής Σχετικές εικόνες
