| Ονομασία μάρκας: | NUOYING |
| Αριθμός μοντέλου: | NYRD803 |
| MOQ: | 1 τεμάχιο |
| τιμή: | $359~$599/pc |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 1000 τεμάχια το μήνα |
NYRD803 Υψηλής ακρίβειας 0-35m Ράδα επιπέδου μετρητή κέρατος τύπου 6.8GHz 4-20mA Ράδα επιπέδου μεταδότης για ακατασταλμένα υγρά
NYRD803 Αρχή λειτουργίας μεταβιβαστή επιπέδου ραντάρ
Εισαγωγή:
Η κεραία λαμβάνει τον αντανάκλαστο μικρο-πόλμο και τον μεταδίδει στο ηλεκτρονικό κύκλωμα.Ο μικροεπεξεργαστής επεξεργάζεται το σήμα και προσδιορίζει την ηχώ που παράγεται από τον μικροεμπλοκή στην επιφάνεια του υλικούΗ σωστή αναγνώριση του σήματος ηχώ ολοκληρώνεται από λογισμικό παλμών, και η ακρίβεια μπορεί να φτάσει στο επίπεδο χιλιοστών.D=C×T/2 ((C είναι η ταχύτητα του φωτός)
Δεδομένου ότι είναι γνωστή η απόσταση E της άδειας δεξαμενής, το επίπεδο υλικού L είναι: L=E-D.
Εξαγωγή:
Ορίζεται εισάγοντας το ύψος κενής δεξαμενής E (= σημείο μηδέν), το ύψος πλήρους δεξαμενής F (= πλήρης κλίμακα) και ορισμένες παραμέτρους εφαρμογής.Οι παραμέτροι εφαρμογής θα προσαρμόσουν αυτόματα το όργανο στο περιβάλλον μέτρησης, που αντιστοιχεί σε έξοδο 4-20mA.
NYRD803 Χαρακτηριστικά σχεδιασμού του πομπού ραντάρ
Διαφορετικοί τρόποι σύνδεσης διαδικασίας και τύποι συστατικών ανίχνευσης μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του πελάτη.
Με λειτουργία παλμού, το προϊόν έχει εξαιρετικά χαμηλή ισχύ εκπομπών και μπορεί να εγκατασταθεί σε διάφορα μεταλλικά και μη μεταλλικά δοχεία, χωρίς βλάβη για το ανθρώπινο σώμα και το περιβάλλον.
NYRD803 Τεχνικές παραμέτρους του πομπού ραντάρ
| Πρότυπο προϊόντος | NYRD803 |
| Τυπική εφαρμογή |
Ακατασταλμένο υγρά |
| Υλικό κεραίας | 304 |
| Τύπος κεραίας | Αντενή κέρατος |
| Πεδίο μέτρησης | 35 μέτρα |
| Ακριβότητα μέτρησης | ±3 mm |
| Ηλεκτρική τροφοδοσία | 24VDC (δύο καλώδια) |
| Μέση θερμοκρασία | -40~+130°C |
| Σύνδεση διαδικασίας | Τρίχωμα, φλάνσα (προαιρετικά) |
| Πίεση διαδικασίας | -0,1 έως 4,0 MPa |
| Τάξη προστασίας | Διάκριση IP67 |
| Ασφάλεια από εκρήξεις | Διάταξη II CT6 (προαιρετική) |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Ηλεκτρική διεπαφή | M20*1.5, 1⁄2 ′′NPT |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.

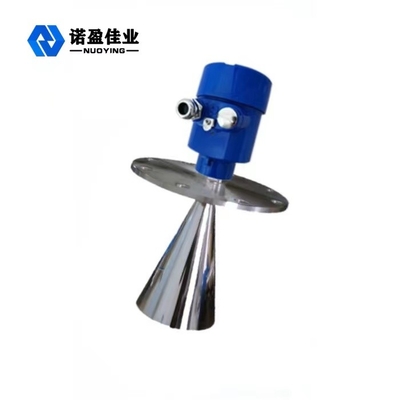

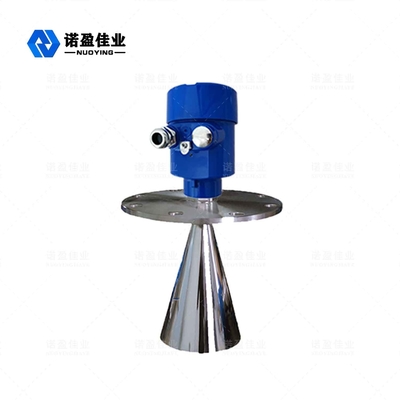

NYRD803 6.8GHz Ραδρικό Επίπεδο Μεταδότης Σχετικές Εικόνες
