| Ονομασία μάρκας: | NUOYING |
| Αριθμός μοντέλου: | NYRD802 |
| MOQ: | 1 τεμάχιο |
| τιμή: | $209~$559/pc |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 1000 τεμάχια το μήνα |
Υψηλής ποιότητας αισθητήρας επιπέδου ραντάρ για διαβρωτικά υγρά με εμβέλεια 20m και CE
NYRD802 Αρχή λειτουργίας του πομπού ραντάρ 6,8 GHz
Εισαγωγή:
Η κεραία λαμβάνει τον αντανάκλαστο μικρο-πόλμο και τον μεταδίδει στο ηλεκτρονικό κύκλωμα.Ο μικροεπεξεργαστής επεξεργάζεται το σήμα και προσδιορίζει την ηχώ που παράγεται από τον μικροεμπλοκή στην επιφάνεια του υλικούΗ σωστή αναγνώριση του σήματος ηχώ ολοκληρώνεται από λογισμικό παλμών, και η ακρίβεια μπορεί να φτάσει στο επίπεδο χιλιοστών.D=C×T/2 ((C είναι η ταχύτητα του φωτός)
Δεδομένου ότι είναι γνωστή η απόσταση E της άδειας δεξαμενής, το επίπεδο υλικού L είναι: L=E-D.
Εξαγωγή:
Ορίζεται εισάγοντας το ύψος κενής δεξαμενής E (= σημείο μηδέν), το ύψος πλήρους δεξαμενής F (= πλήρης κλίμακα) και ορισμένες παραμέτρους εφαρμογής.Οι παραμέτροι εφαρμογής θα προσαρμόσουν αυτόματα το όργανο στο περιβάλλον μέτρησης, που αντιστοιχεί σε έξοδο 4-20mA.
NYRD802 6.8GHz Ραδικά επίπεδα μεταβιβαστή Πεδία εφαρμογής
1Ηλεκτρικοί σταθμοί: δεξαμενές, αντλίες σιλό, κουβάδες ατμού, αποθήκευση στάχτης, δεξαμενές πετρελαίου κλπ.
2Πετρελαϊκό πεδίο: δεξαμενές αποθήκευσης αργού πετρελαίου, δεξαμενές αποθήκευσης επεξεργασμένου πετρελαίου, δεξαμενές αποθέματος, δεξαμενές λυμάτων, δεξαμενές λάσπης γεωτρικής κλπ.
3Χημικά: Πύργος απόσταξης αργού πετρελαίου, σιλό πρώτων υλών, ενδιάμεσο σιλό, δεξαμενή αντίδρασης, δεξαμενή αμμωνίας, δεξαμενή αποθήκευσης άσφαλτου κλπ.
4Μεταλλουργία: σιλό πρώτων υλών, σιλό βοηθητικών υλικών, δεξαμενές ηλεκτρολυτικών κυψελών, κλπ.
5Υδάτινοι πόροι: Διάρρηξη καναλιών, δεξαμενών, άρδευση γεωργικών εκτάσεων, παρακολούθηση της στάθμης του νερού των ποταμών, προειδοποίηση για αιφνίδια πλημμύρες, πλημμύρες σε πόλεις κλπ.
NYRD802 Τεχνικές παραμέτρους πομπού ραντάρ 6,8 GHz
| Πρότυπο προϊόντος | NYRD802 |
| Τυπική εφαρμογή |
Διαβρωτικά υγρά |
| Υλικό κεραίας | ΠΤΦΕ |
| Τύπος κεραίας | Αντενή ράβδου |
| Πεδίο μέτρησης | 20 μέτρα |
| Ακριβότητα μέτρησης | ±3 mm |
| Ηλεκτρική τροφοδοσία | 24VDC (δύο καλώδια) |
| Μέση θερμοκρασία | -40~+150°C |
| Σύνδεση διαδικασίας | Φλάντζες |
| Πίεση διαδικασίας | -0,1 έως 2,0 MPa |
| Τάξη προστασίας | Διάκριση IP67 |
| Ασφάλεια από εκρήξεις | Διάταξη II CT6 (προαιρετική) |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Ηλεκτρική διεπαφή | M20*1.5, 1⁄2 ′′NPT |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.

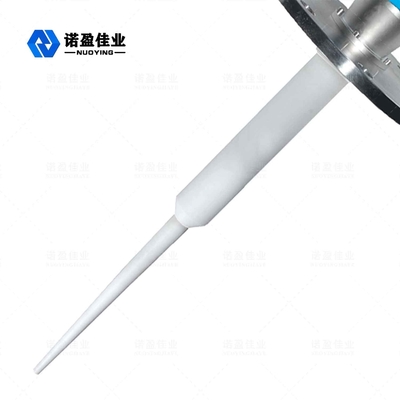

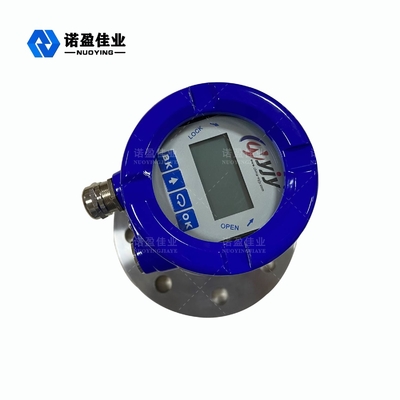

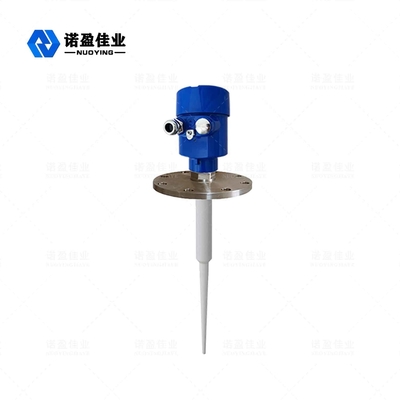

NYRD802 6.8GHz Ραδόρο Αεροδιαβιβαστή σχετικές εικόνες
