| Ονομασία μάρκας: | NUOYING |
| Αριθμός μοντέλου: | NYRD801 |
| MOQ: | 1 τεμάχιο |
| τιμή: | $219~$529/pc |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 1000 τεμάχια το μήνα |
NYRD801 Χωρίς επαφή 20m Ραδαρομέτρηση επιπέδου με νήμα 6.8GHz Hart Sensor Ραδαρομέτρηση επιπέδου διαφόρων υγρών
NYRD801 Αρχή λειτουργίας μετρητή επιπέδου ραντάρ
Εισαγωγή:
Η κεραία λαμβάνει τον αντανάκλαστο μικρο-πόλμο και τον μεταδίδει στο ηλεκτρονικό κύκλωμα.Ο μικροεπεξεργαστής επεξεργάζεται το σήμα και προσδιορίζει την ηχώ που παράγεται από τον μικροεμπλοκή στην επιφάνεια του υλικούΗ σωστή αναγνώριση του σήματος ηχώ ολοκληρώνεται από λογισμικό παλμών, και η ακρίβεια μπορεί να φτάσει στο επίπεδο χιλιοστών.D=C×T/2 ((C είναι η ταχύτητα του φωτός)
Δεδομένου ότι είναι γνωστή η απόσταση E της άδειας δεξαμενής, το επίπεδο υλικού L είναι: L=E-D.
Εξαγωγή:
Ορίζεται εισάγοντας το ύψος κενής δεξαμενής E (= σημείο μηδέν), το ύψος πλήρους δεξαμενής F (= πλήρης κλίμακα) και ορισμένες παραμέτρους εφαρμογής.Οι παραμέτροι εφαρμογής θα προσαρμόσουν αυτόματα το όργανο στο περιβάλλον μέτρησης, που αντιστοιχεί σε έξοδο 4-20mA.
NYRD801 Χαρακτηριστικά σχεδιασμού μετρητή επιπέδου ραντάρ
Ο έξυπνος μετρητής επιπέδου ραντάρ υιοθετεί προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και μοναδική τεχνολογία επεξεργασίας ηχώ ανακάλυψης ηχώ.Το προϊόν μπορεί να εφαρμοστεί σε διάφορες περίπλοκες συνθήκες εργασίας.
Η λειτουργία "μάθηση ψευδούς ηχώ" επιτρέπει στο όργανο να εντοπίζει με ακρίβεια την αληθινή ηχώ υπό πολλαπλές συνθήκες ψευδούς ηχώ, ώστε να λαμβάνονται ακριβή αποτελέσματα μέτρησης.
NYRD801 Τεχνικές παραμέτρους μετρητή επιπέδου ραντάρ
| Πρότυπο προϊόντος | NYRD801 |
| Τυπική εφαρμογή |
Ελαφρώς διαβρωτικά υγρά, υγρά με απλή διαδικασία |
| Υλικό κεραίας | ΠΤΦΕ |

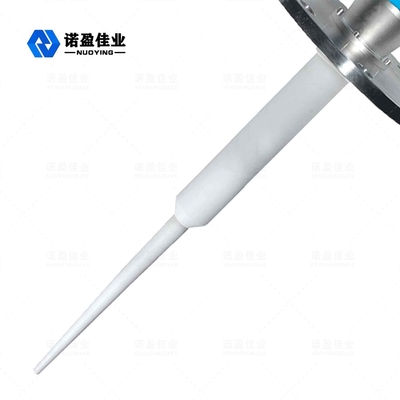

| Τύπος κεραίας | Αντενή ράβδου |
| Πεδίο μέτρησης | 20 μέτρα |
| Ακριβότητα μέτρησης | ±3 mm |
| Ηλεκτρική τροφοδοσία | 24VDC (δύο καλώδια) |
| Μέση θερμοκρασία | -40~+130°C |
| Σύνδεση διαδικασίας | Τρίχωμα, φλάνσα (προαιρετικά) |
| Πίεση διαδικασίας | -0,1 έως 0,3 MPa |
| Τάξη προστασίας | Διάκριση IP67 |
| Ασφάλεια από εκρήξεις | Διάταξη II CT6 (προαιρετική) |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Ηλεκτρική διεπαφή | M20*1.5, 1⁄2 ′′NPT |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.

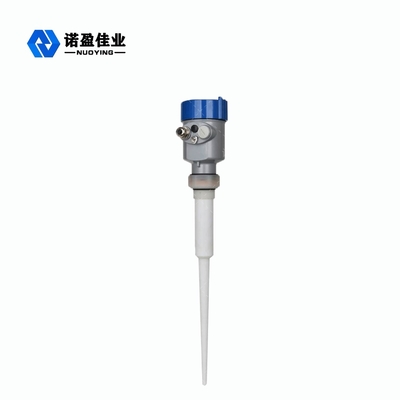

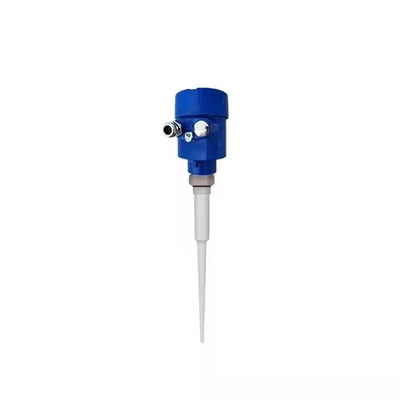

NYRD801 Ραδόρο Μέτρο Επιπέδου
