| Ονομασία μάρκας: | NUOYING |
| Αριθμός μοντέλου: | NYRD801 |
| MOQ: | 1 τεμάχιο |
| τιμή: | $209~$530/pc |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 1000 τεμάχια το μήνα |
6.8GHz Ραδαρομέτρηση Επιπέδου υγρών IP67 Έξυπνος Ραδαρομέτρηση 4-20mA για ελαφρώς διαβρωτικά υγρά Made in China
6Περιγραφή του προϊόντος του πομπού ραντάρ επιπέδου.8GHz
Ο πομπός NYRD801 είναι ένα όργανο μέτρησης υψηλής συχνότητας 6,8GHz με μέγιστη απόσταση μέτρησης 20 μέτρων.Τα κύματα ραντάρ ταξιδεύουν με την ταχύτητα του φωτός.Στη συνέχεια, ο χρόνος λειτουργίας μπορεί να μετατραπεί σε ένα σήμα επιπέδου μέσω ενός ηλεκτρονικού εξαρτήματοςΜια ειδική μέθοδος παράτασης του χρόνου εξασφαλίζει σταθερές και ακριβείς μετρήσεις σε πολύ σύντομο χρονικό διάστημα.
Ακόμη και αν υπάρχει ψευδής ηχώ κάτω από περίπλοκες συνθήκες εργασίας, η ηχώ του επιπέδου υλικού μπορεί να αναλυθεί με ακρίβεια με την τελευταία τεχνολογία μικροεπεξεργαστή και λογισμικό διορθώσεως λάθρων.
6Αρχή λειτουργίας του πομπού ραντάρ επιπέδου.8GHz
Εισαγωγή:
Η κεραία λαμβάνει τον αντανάκλαστο μικρο-πόλμο και τον μεταδίδει στο ηλεκτρονικό κύκλωμα.Ο μικροεπεξεργαστής επεξεργάζεται το σήμα και προσδιορίζει την ηχώ που παράγεται από τον μικροεμπλοκή στην επιφάνεια του υλικούΗ σωστή αναγνώριση του σήματος ηχώ ολοκληρώνεται από λογισμικό παλμών, και η ακρίβεια μπορεί να φτάσει στο επίπεδο χιλιοστών.D=C×T/2 ((C είναι η ταχύτητα του φωτός)
Δεδομένου ότι είναι γνωστή η απόσταση E της άδειας δεξαμενής, το επίπεδο υλικού L είναι: L=E-D.
Εξαγωγή:
Ορίζεται εισάγοντας το ύψος κενής δεξαμενής E (= σημείο μηδέν), το ύψος πλήρους δεξαμενής F (= πλήρης κλίμακα) και ορισμένες παραμέτρους εφαρμογής.Οι παραμέτροι εφαρμογής θα προσαρμόσουν αυτόματα το όργανο στο περιβάλλον μέτρησης, που αντιστοιχεί σε έξοδο 4-20mA.
6Τεχνικές παραμέτρους πομπός ραντάρ 8GHz
| Πρότυπο προϊόντος | NYRD801 |
| Τυπική εφαρμογή |
Ελαφρώς διαβρωτικά υγρά, υγρά με απλή διαδικασία |
| Υλικό κεραίας | ΠΤΦΕ |

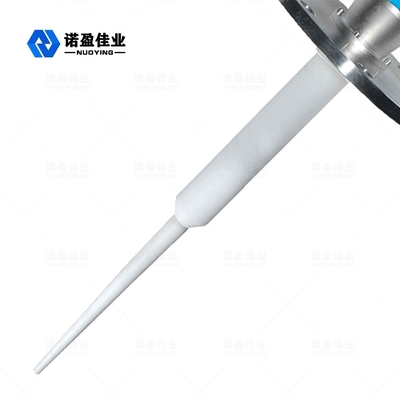

| Τύπος κεραίας | Αντενή ράβδου |
| Πεδίο μέτρησης | 20 μέτρα |
| Ακριβότητα μέτρησης | ±3 mm |
| Ηλεκτρική τροφοδοσία | 24VDC (δύο καλώδια) |
| Μέση θερμοκρασία | -40~+130°C |
| Σύνδεση διαδικασίας | Τρίχωμα, φλάνσα (προαιρετικά) |
| Πίεση διαδικασίας | -0,1 έως 0,3 MPa |
| Τάξη προστασίας | Διάκριση IP67 |
| Ασφάλεια από εκρήξεις | Διάταξη II CT6 (προαιρετική) |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Ηλεκτρική διεπαφή | M20*1.5, 1⁄2 ′′NPT |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.

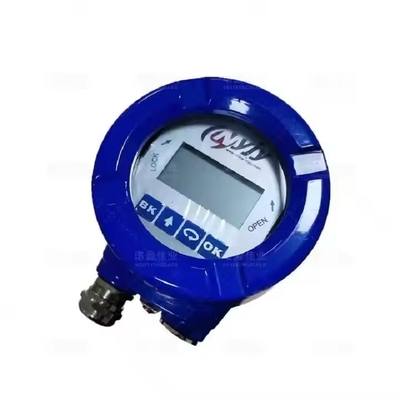

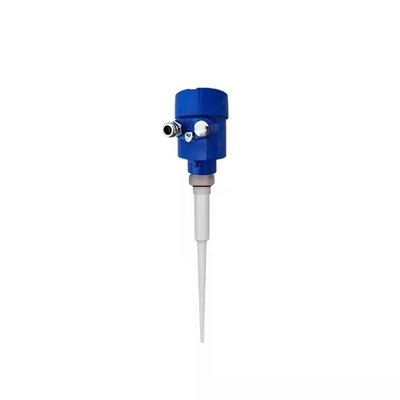

6.8GHz Ράδα Επεξεργαστής Σχετικές εικόνες
