NYRD-TJ 26GHz υψηλής συχνότητας 0-40m εύρος ψηφιακού ραντάρ επίπεδο υλικού/επίπεδο υγρού ραντάρ μέτρησης επιπέδου

NYRD-TJ 26GHz υψηλής συχνότητας 0-40m εύρος ψηφιακού ραντάρ επίπεδο υλικού/επίπεδο υγρού ραντάρ μέτρησης επιπέδου

NYRD-TJΜεταδότης επιπέδου ραντάρ 26GHzΠεριγραφή του προϊόντος

Ο πομπός ανάλυσης επιπέδου ραντάρ NYRD-TJ είναι ένα όργανο μέτρησης επιπέδου ραντάρ υψηλής συχνότητας 26GHz με μέγιστη απόσταση μέτρησης 40 μέτρων.Η κεραία σε επίπεδο ραντάρ εκπέμπει έναν εξαιρετικά στενό παλμό μικροκυμάτων.Μέρος της ενέργειας του αντανακλάται πίσω και λαμβάνεται από την ίδια κεραία.

Το χρονικό διάστημα μεταξύ των εκπεμπόμενων και των λαμβανόμενων παλμών είναι ανάλογο με την απόσταση από την κεραία έως την επιφάνεια του μετρούμενου μέσου.Λόγω της εξαιρετικά υψηλής ταχύτητας διάδοσης των ηλεκτρομαγνητικών κυμάτων, το χρονικό διάστημα μεταξύ των μεταδιδόμενων και των λαμβανόμενων παλμών είναι πολύ μικρό (επίπεδο νανοδευτερολέπτου) και δύσκολο να προσδιοριστεί.Οι πομποί 26G HF χρησιμοποιούν μια ειδική τεχνολογία λύσης συσχέτισης για να προσδιορίσουν με ακρίβεια το χρονικό διάστημα μεταξύ των μεταδιδόμενων και των λαμβανόμενων παλμών, η οποία υπολογίζει περαιτέρω την απόσταση από την κεραία έως την επιφάνεια του μετρούμενου μέσου.

Χαρακτηριστικά σχεδιασμού μεταβιβαστή ραντάρ 26GHz NYRD-TJ

1Κατασκευασμένο από εξαιρετικά σταθερά υλικά.
2Υιοθετήστε προηγμένη μέτρηση χωρίς επαφή.
3- Μέτρηση του επιπέδου υγρών και στερεών μέσων.
4Μπορεί να μετρήσει όλα τα μέσα με διηλεκτρική σταθερά > 1.8.
5Η μέγιστη εμβέλεια μέτρησης είναι 40 μέτρα.
6Χρησιμοποιώντας σύστημα δύο καλωδίων και τεχνολογία τροφοδοσίας με βρόχο, η τάση τροφοδοσίας και το σήμα εξόδου μεταδίδονται μέσω καλωδίου δύο πυρήνων.
7. Δεν επηρεάζεται από θόρυβο, ατμό, σκόνη, κενό και άλλες συνθήκες εργασίας.
8Δεν επηρεάζεται από τις μεταβολές της μέσης πυκνότητας, της ιξώδους και της θερμοκρασίας.

Μεταδότης επιπέδου ραντάρ NYRD-TJ 26GHz Απαιτήσεις εγκατάστασης

• Σημείωση: Η ελάχιστη απόσταση από το τοίχωμα της δεξαμενής πρέπει να είναι > 200 mm. Σχήμα 1: (①δεδομένο,②το κέντρο του δοχείου ή ο άξονας συμμετρίας.
• Η άνω επιφάνεια της κωνικής δεξαμενής μπορεί να τοποθετηθεί στη μέση του άνω τμήματος της δεξαμενής για να εξασφαλιστεί η μέτρηση του κάτω μέρους του κώνου, όπως φαίνεται στο σχήμα 2.
• Όταν υπάρχει μια στοίβα, η κεραία πρέπει να ευθυγραμμίζεται κάθετα στην επιφάνεια.η γωνία στοιβάσματος πρέπει να είναι μεγάλη ώστε να ρυθμίζεται η γωνία του κέρατος ώστε να είναι όσο το δυνατόν πιο κοντά στην επιφάνεια του υλικού., όπως φαίνεται στο σχήμα 3.
• Απαιτήσεις ύψους ανάληψης: Η κεραία πρέπει να τοποθετείται στην δεξαμενή τουλάχιστον 10 mm, όπως φαίνεται στο σχήμα 4.

Τεχνικές παραμέτρους του πομπού ραντάρ 26GHz NYRD-TJ

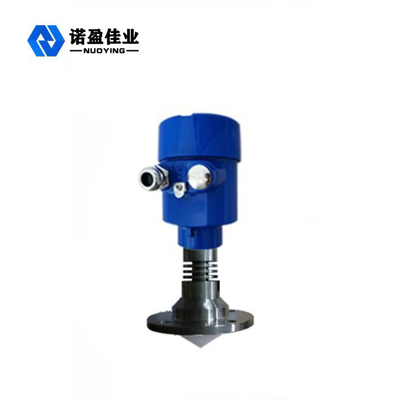

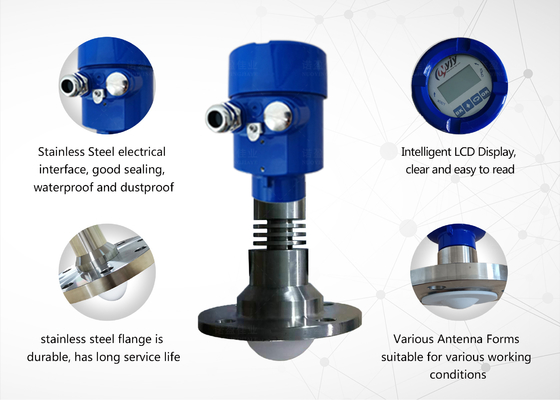

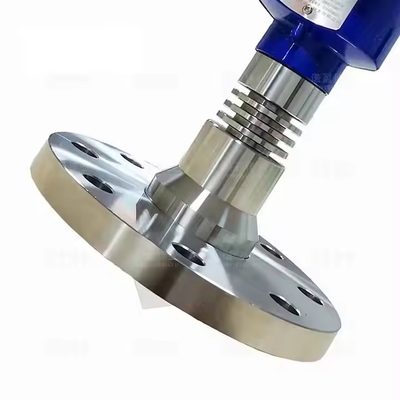

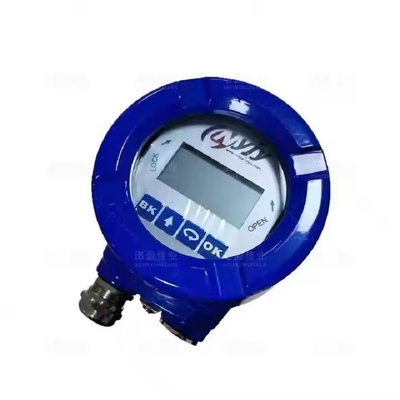

Συνδεδεμένος πομπός ραντάρ 26GHz NYRD-TJ Φωτογραφίες
