| Ονομασία μάρκας: | NUOYING |
| Αριθμός μοντέλου: | NYRD-SD |
| MOQ: | 1 τεμάχιο |
| τιμή: | $256~$800/pc |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 1000 τεμάχια το μήνα |

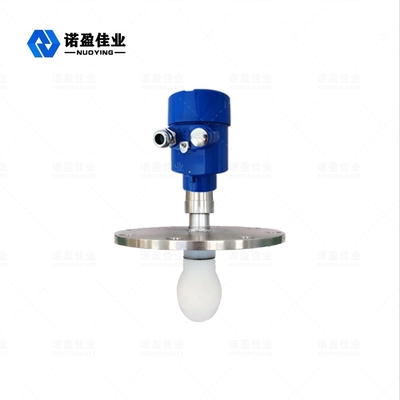

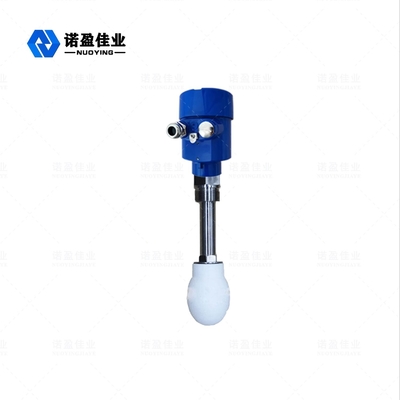

Πολυλειτουργικός μετρητής επιπέδου υγρού 26GHz χωρίς επαφή 2.0MPa για υγρά επιρρεπή σε συμπύκνωση και σκόνες 40m
Αρχή λειτουργίας του πολυλειτουργικού μη-συναντητικού μετρητή επιπέδου υγρού 26 GHz
Η κεραία θέσης αντικειμένου ραντάρ εκπέμπει ένα στενό παλμό μικροκυμάτων που μεταδίδεται προς τα κάτω μέσω της κεραίας.αντανακλάται πίσω και λαμβάνεται από το σύστημα κεραίας και πάλιΤο σήμα μεταδίδεται στο τμήμα του ηλεκτρονικού κυκλώματος και μετατρέπεται αυτόματα σε σήμα επιπέδου αντικειμένου (επειδή οι παλμοί ταξιδεύουν τόσο γρήγορα, δεν είναι δυνατόν να μετατρέψουν το σήμα σε ένα σήμα επιπέδου αντικειμένου).Ο χρόνος που χρειάζεται ένα ηλεκτρομαγνητικό κύμα για να φτάσει στο στόχο του και να αναπηδήσει πίσω στον δέκτη είναι σχεδόν στιγμιαίο).
Το σημείο μέτρησης: επιφάνεια κάτω από το νήμα ή επιφάνεια σφράγισης της φλάντζας.
Σημείωση: Κατά τη χρήση του πομπού ανάλυσης του επιπέδου του ραντάρ, βεβαιωθείτε ότι τοτο υψηλότερο επίπεδο δεν εισέρχεται στην περιοχή τυφλής μέτρησης (περιοχή D στο σχήμα).
Πολυλειτουργικό 26GHz μη επαρκές μετρητή επιπέδου υγρού Πεδία εφαρμογής
1. Διαφορετικά υγρά (ισχυρή διάβρωση, χαμηλή διηλεκτρική σταθερά, ανάμειξη, ατμός, κρυστάλλωση, συμπύκνωση, λάσπη, υψηλή θερμοκρασία και υψηλή πίεση κλπ.)
2. όλα τα είδη σκόνης (σimento σκόνης, σκόνη ασβεστίου, ιπτάμενη στάχτη, κλπ.)
3Διαφορετικά στερεά υλικά (σπόροι, βότσαλα, σιδηρομεταλλεύματα, άνθρακας κλπ.)
Τεχνικές παραμέτρους πολλαπλών λειτουργιών 26GHz μη επαγγέλματος μετρητή επιπέδου υγρού
| Πρότυπο προϊόντος | NYRD-SD |
|
Τυπική εφαρμογή |
Σκόνες, υγρά υψηλής διαβρωτικότητας, υγρά ευάλωτα σε κρυστάλλωση και συμπύκνωση, κλπ. |
|
Συχνότητα |
26GHz |
|
Ακριβότητα |
±3 mm |
|
Πεδίο |
40 μέτρα |
|
Υλικό κεραίας |
PTFE (προαιρετικό) |
| Τύπος κεραίας |
Σταγόνα νερού |
|
Δοκιμαστική ηχώ |
100 φορές/s |
|
Θέρμανση διαδικασίας |
-40~+260°C |
|
Πίεση διαδικασίας |
-0,1 έως 2,0 MPa |
|
Ενυδάτωση περιβάλλοντος |
0~90% |
|
Απόφαση |
1 mm |
|
Σύνδεση διαδικασίας |
Τρίχωμα, φλάντζη, στήριγμα (προαιρετικά) |
|
Ηλεκτρική διεπαφή |
M20×1. 5, 1⁄2 " NPT |
|
Έξοδος σήματος |
4...20mA/RS485/Modbus... |
|
Δύναμη τροφοδοσίας |
24VDC, 220VAC (προαιρετικά) |
|
Δύναμη |
3W |
|
Ασφάλεια από εκρήξεις |
Διάταξη 2 |
|
Τάξη προστασίας |
Διάκριση IP67 |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.

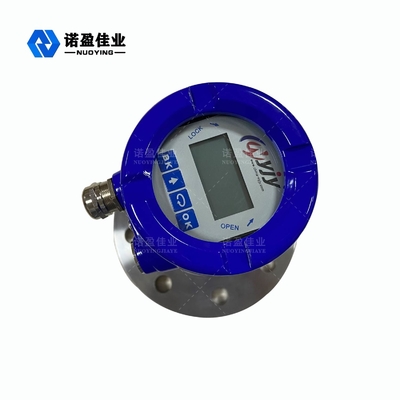

Πολυλειτουργικός μετρητής επιπέδου υγρού 26GHz χωρίς επαφή
