| Ονομασία μάρκας: | NUOYING |
| Αριθμός μοντέλου: | NYRD-SD |
| MOQ: | 1 τεμάχιο |
| τιμή: | $258~$850/pc |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 1000 τεμάχια το μήνα |
26GHz υψηλής συχνότητας ραντάρ Δείκτης επιπέδου νερού 4-20mA Έκδοση ραντάρ Μέτρηση επιπέδου για σκόνες
Δείκτης επιπέδου ραντάρ 26GHzΑρχή λειτουργίας
Η κεραία θέσης αντικειμένου ραντάρ εκπέμπει ένα στενό παλμό μικροκυμάτων που μεταδίδεται προς τα κάτω μέσω της κεραίας.αντανακλάται πίσω και λαμβάνεται από το σύστημα κεραίας και πάλιΤο σήμα μεταδίδεται στο τμήμα του ηλεκτρονικού κυκλώματος και μετατρέπεται αυτόματα σε σήμα επιπέδου αντικειμένου (επειδή οι παλμοί ταξιδεύουν τόσο γρήγορα, δεν είναι δυνατόν να μετατρέψουν το σήμα σε ένα σήμα επιπέδου αντικειμένου).Ο χρόνος που χρειάζεται ένα ηλεκτρομαγνητικό κύμα για να φτάσει στο στόχο του και να αναπηδήσει πίσω στον δέκτη είναι σχεδόν στιγμιαίο).
Το σημείο μέτρησης: επιφάνεια κάτω από το νήμα ή επιφάνεια σφράγισης της φλάντζας.
Σημείωση: Κατά τη χρήση του πομπού ανάλυσης του επιπέδου του ραντάρ, βεβαιωθείτε ότι τοτο υψηλότερο επίπεδο δεν εισέρχεται στην περιοχή τυφλής μέτρησης (περιοχή D στο σχήμα).
Χαρακτηριστικά σχεδιασμού μετρητή επιπέδου ραντάρ 26GHz
Πολλαπλές λειτουργίες, ειδικά κατάλληλες για ισχυρά διαβρωτικά υγρά και σκόνες
Τεχνικές παραμέτρους μετρητή επιπέδου ραντάρ 26 GHz
| Πρότυπο προϊόντος | NYRD-SD |
|
Τυπική εφαρμογή |
Σκόνες, υγρά υψηλής διαβρωτικότητας, υγρά ευάλωτα σε κρυστάλλωση και συμπύκνωση, κλπ. |
|
Συχνότητα |
26GHz |
|
Ακριβότητα |
±3 mm |
|
Πεδίο |
40 μέτρα |
|
Υλικό κεραίας |
PTFE (προαιρετικό) |
| Τύπος κεραίας |
Σταγόνα νερού |
|
Δοκιμαστική ηχώ |
100 φορές/s |
|
Θέρμανση διαδικασίας |
-40~+260°C |
|
Πίεση διαδικασίας |
-0,1 έως 2,0 MPa |
|
Ενυδάτωση περιβάλλοντος |
0~90% |
|
Απόφαση |
1 mm |
|
Σύνδεση διαδικασίας |
Τρίχωμα, φλάντζη, στήριγμα (προαιρετικά) |
|
Ηλεκτρική διεπαφή |
M20×1. 5, 1⁄2 " NPT |
|
Έξοδος σήματος |
4...20mA/RS485/Modbus... |
|
Δύναμη τροφοδοσίας |
24VDC, 220VAC (προαιρετικά) |
|
Δύναμη |
3W |
|
Ασφάλεια από εκρήξεις |
Διάταξη 2 |
|
Τάξη προστασίας |
Διάκριση IP67 |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.

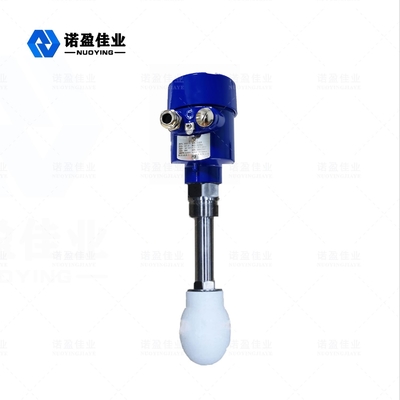

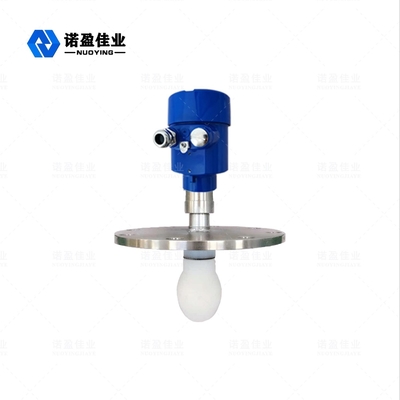

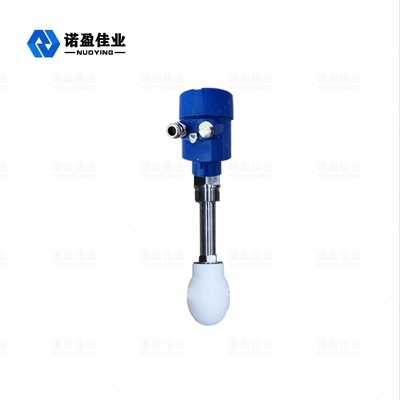

26GHz Ραδόρο μετρητή επιπέδου σχετιζόμενο Φωτογραφίες
